Методическая разработка
Урок-путешествие «Добро пожаловать в подземный мир»
По предмету «Рудничный (карьерный) транспорт»
Тау - кен және жалпы техника
пәнінің оқытушысы
2015-2016 оқу жылы
Жітіқара қаласы
Күні, айы / Дата 25.02.16 Тобы / Группа НГЭ-14
Пән / Предмет Рудничный (карьерный) транспорт
Тақырып / Тема : Скребковые конвейеры. Раздел: «Конвейерный транспорт»
Сабақтың мақсаттары / Цели урока :
Білімдік / ОбразовательнаяОзнакомиться с понятием, классификацией, основными узлами скребковых конвейеров, их типами и областями рационального применения.
Дамытушылық / РазвивающаяНаучиться подбирать рациональный тип скребкового конвейера для конкретных горно-геологических условий.
Тәрбиелік / ВоспитательнаяВоспитание личностных качеств, обеспечивающих успешность исполнительской деятельности учащихся, ответственности, дисциплинированности, работоспособности, воображения, уравновешенности, уверенности, убежденности, обученности.
Задачи:
- Работать как единый коллектив в команде Применить в ходе урока критическое мышление Расширить профессиональное самосознание
Сабақтың түрі / Тип урока: Урок - путешествие.
Әдістер / Методы : частично - поисковый, наглядный, словесный.
Технология: Информационно – коммуникационная, критического мышления, уровневой дифференциации
Сабақтың көрнектілігі / Оборудование : Интерактивная доска, презентация power point, макет скребкового конвейера, видеофильм, учебная литература, фотографии, схемы.
Предварительная работа: Оформить кабинет, подготовить презентацию, принести необходимые вещи для поддержания темы (фонари, каски и т. д.)
Сабақтың жоспары / План урока :
Ұйымдастыру кезең / Орг. момент
Взаимные приветствия учителя и учащихся; фиксация отсутствующих; проверка внешнего состояния классного помещения; проверка подготовленности учащихся к уроку; организация внимания и внутренней готовности. Подготовить учащихся к работе на уроке, определить цели и задачи урока.
Жаңа тақырыпққа дайындық / Подготовка к изучению нового материала
Просмотр видеофильма
Жаңа тақырыппен танысу / Изучение нового материала
Назначение, классификация, область применения, достоинства и недостатки скребковых конвейеров (презентация power point) Основные узлы скребкового конвейера (презентация power point)
- концевая станция рештачный став цепь со скребками приводная станция
Тема: Скребковые конвейеры.
План урока:
Назначение, классификация, область применения, достоинства и недостатки скребковых конвейеров (презентация power point)
Основные узлы скребкового конвейера (схемы, фото, макет)
Марки конвейеров (учебник стр 26)
1. Скребковый конвейер —транспортирующее устройство непрерывного действия, в котором перемещение насыпных грузов осуществляется по неподвижному желобу — рештаку с помощью скребков, закрепленных на одной или нескольких тяговых цепях.
Скребковые конвейеры широко распространены во многих отраслях экономики, особенно в угольной промышленности.
Достоинства скребковых конвейеров:
высокая прочность
способность выдерживать большие ударные нагрузки
простота удлинения и укорачивания става
возможность работы по трассе c искривлениями в вертикальной и горизонтальной плоскостях при сложной гипсометрии почвы
возможность пуска и работы co значительными перегрузками (в условиях завала).
Hедостатки скребковых конвейеров:
интенсивный износ рештачного става и тягового органа
высокая энергоёмкость транспортирования
измельчение перемещаемого груза
Классификация скребковых конвейеров
по назначению
подземные скребковые конвейеры (для угольных и рудных шахт)
скребковые конвейеры общего назначения (для поверхности шахт и обогатительных фабрик)
специальные скребковые конвейеры (применяемые в горнотранспортных машинах)
по характеру выполняемых функций
доставочные скребковые конвейеры (только транспортировка)
агрегатные скребковые конвейеры (работают в комплексе с другими выемочными агрегатами, кроме транспортирования другие функции)
тормозные скребковые конвейеры (спуск угля по выработкам с большим углом наклона)
по виду привода
скребковые конвейеры с электрическим приводом
скребковые конвейеры с пневматическим приводом
скребковые конвейеры с гидравлическим приводом
по типу тяговой цепи
скребковые конвейеры с роликовтулочной цепью
скребковые конвейеры с разборной цепью
скребковые конвейеры с круглозвенной цепью
по расположению рабочей ветви
скребковые конвейеры с верхней рабочей ветвью
скребковые конвейеры с нижней рабочей ветвью
скребковые конвейеры с двумя рабочими ветвями
по способу перемещения конструкции
разборные скребковые конвейеры(СР)
Передвижные скребковые конвейеры(СП)

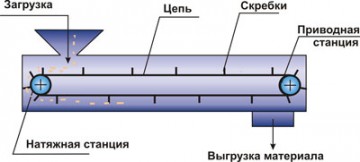

2. Основные узлы скребкового конвейера
Рештачный став
Цепь со скребками
приводная станция
концевая станция
Рештачный став - скребкового конвейера собирают из отдельных рештаков (длина 1-2,5 м) — штампованных, чаще сварных желобов, состоящих из двух профильных боковин и днища, разделяющего верхние и нижние ветви тягового органа.
Рабочий орган конвейера – тяговая цепь с прикрепленными к ней скребками.
Приводная станция конвейера предназначена для приведения в движение ленты и расположенного на ней груза. Приводная станция состоит из электродвигателя, редуктора с цилиндрической или конической передачей, барабана и муфт, соединяющих двигатель с редуктором и редуктор с валом барабана. В наклонных конвейерах приводная станция снабжается тормозным устройством или остановами ( храповыми, роликовыми), препятствующими обратному движению ленты под действием груза при выключенном двигателе.
Концевая станция - служит для создания замкнутого контура и создания натяжения скребковых цепей, может располагаться как в хвостовой части конвейера, так и за приводной станцией.
3. Заполнение таблицы по учебнику стр 26
Таблица – Типаж скребковых конвейеров
Тип | Как расшифровывается? | Для чего предназначен? | Где применяется? | Основные элементы конструкции |
СК-38Р С53 СР-70 СП-64 СП-63М СПМ-87 СП-30 |
Жаңа тақырыптың түсуін тексеру / Проверка понимания нового материала
Работа со схемами и фотографиями
- Укажите элементы на схеме Дополните определения
Білімді бекіту / Закрепление знаний и способов действий
Заполнение таблицы по учебнику стр 26
Таблица – Типаж скребковых конвейеров
Тип | Как расшифровывается? | Для чего предназначен? | Где применяется? | Основные элементы конструкции |
СК-38Р С53 СР-70 СП-64 СП-63М СПМ-87 СП-30 |
Қорытынды / Подведение итогов занятия
Что нового, интересного узнали?
Справились ли с поставленными целями?
Рефлексия по 3 секторам: положительные, отрицательные, непонятные эмоции
Үй жұмысы туралы бағдарламалау / Информация о д/з,
Доработать дома таблицу. Выучить новый материал, подготовиться к лабораторно-практической работе (Карандаш, линейка, миллиметровка), Лит. «Рудничный транспорт» стр 26
Самоанализ открытого урока
Преподаватель:
Методическая тема:«Эффективность применения нестандартного метода обучения при подготовке специалистов».
Педагогическая технология:Дифференцированный подход при проведении учебных занятий
Группа: нГЭ-14
Кол – во учащихся: 25
Характеристика группы: средняя
Тема: «Скребковые конвейеры. Раздел: «Конвейерный транспорт»»
Дата: 25.02.2016
Цели урока:
Ознакомиться с понятием, классификацией, основными узлами скребковых конвейеров, их типами и областями рационального применения. Образовательная:
Научиться подбирать рациональный тип скребкового конвейера для конкретных горно-геологических условий.
Развивающая:
Научиться подбирать рациональный тип скребкового конвейера для конкретных горно-геологических условий.
Воспитательная:
Воспитание личностных качеств, обеспечивающих успешность исполнительской деятельности учащихся, ответственности, дисциплинированности, работоспособности, воображения, уравновешенности, уверенности, убежденности, обученности.
Тип: урок обобщения и систематизации полученных знаний.
Вид: нетрадиционный, урок - путешествие, интерактивный
Методы: частично - поисковый, наглядный, словесный.
Технология: Информационно – коммуникационная, критического мышления, уровневой дифференциации
Формы работы: работа в группах, деловая игра.
Оборудование: Интерактивная доска, презентация powerpoint, макет скребкового конвейера, видеофильм, учебная литература, фотографии, схемы.
Предварительная работа:Оформить кабинет, подготовить презентацию, принести необходимые вещи для изучения темы (макет, фонари, каски и т. д.)
Урок состоял из 7 этапов:
Организационный момент. Подготовка к изучению нового материала - Просмотр видеофильма «Работа в шахте» Жаңа тақырыппен танысу / Изучение нового материала Назначение, классификация, область применения, достоинства и недостатки скребковых конвейеров (презентация powerpoint) Основные узлы скребкового конвейера (презентация powerpoint) Марки конвейеров (учебник стр 26) Жаңа тақырыптың түсуін тексеру / Проверка понимания нового материала Білімді бекіту / Закрепление знаний и способов действий - Заполнение таблицы по учебнику стр 26. Таблица – Типаж скребковых конвейеровТип | Как расшифровывается? | Для чего предназначен? | Где применяется? | Основные элементы конструкции |
СК-38Р С53 СР-70 СП-64 СП-63М СПМ-87 СП-30 |
Урок начался с приветствия, фиксации отсутствующих; проверки внешнего состояния классного помещения; проверка подготовленности учащихся к уроку; организация внимания и внутренней готовности. На данном этапе были озвучены тема, цели и план урока. На данном этапе ученики комфортно и уверенно чувствовали себя, что очень хорошо отразилось на дальнейшей работе. На втором этапе мы «спустились» в шахту с работниками, в фильме «Работа в шахте». Здесь мы внедрились в обстановку изучения нового материала. Предельно ясно определили условия работы рудничного транспорта и горных машин. Увидели, какой вид транспорта, применяется при добыче полезного ископаемого под землей. Благодаря видеофильму, ребятам было очень интересно и доступно подойти к изучению новой темы. На следующем этапе мы приступили к изучению новой темы «Скребковые конвейеры». План изучения новой темы начался со след. вопросов: назначение, классификация, область применения, достоинства и недостатки скребковых конвейеров. Все эти вопросы были оформлены в презентации power point. На данном моменте я использовала технологию критического мышления. По определению, назначению и классификации, учащиеся определяли основные достоинства и недостатки скребковых конвейеров. Подобный метод стимулирует мышление учащихся, облегчает запоминание при выделении главного на теоретических занятиях.
Следующий пункт плана изучения нового материла - это основные узлы скребкового конвейера. Работа со схемами основных узлов. Здесь я использовала наглядный метод изучения темы. Показала все основные узлы на макете ППН. Данный метод способствует развитию памяти, мышления, воображения и пониманию нового материала.
Подводя итоги проведенного урока, могу сказать, что урок прошел интересно, познавательно и эффективно. Данная нестандартная форма - «Урок-путешествие», положительно влияет на познавательную деятельность учащихся, что способствует, хорошему усвоению нового материала. Проводила урок с огромным удовольствием! Все ученики с интересом слушали тему. Было много положительных моментов, а именно дети активно участвовали в обсуждении темы, показали свои знания при понимании и закреплении новой темы, на хорошем уровне. Учащимся урок очень понравился и мне тоже, считаю, что поставленные цели урока были достигнуты, этапы выдержаны!
