Надёжность теплоснабжающей системы

Надёжность теплоснабжающей системы

Чжоу Чжибо

КНР

ФГБОУ ВПО «Московский Государственный Строительный Университет»

Научный рукаводитель к. н.тпрофессор

Системы теплоснабжения обслуживают людей и обеспечивают их нормальную жизнедеятельность. При аварийных отказах и прекращении подачи тепла потребителям имеет место не только экономический, но и моральный ущерб. При прекращении подачи тепла на отопление зданий и нарушение вследствие этого работы систем отопления состоит в том, что снижение температуры воздуха в помещениях приводит к нарушению нормальной жизнедеятельности людей，увеличивается число забалеваний.

В современное время централизованное теплоснабжение характеризуется неудовлетворительным техническим уровнем и низкой экономической эффективностью систем, изношенностью оборудования, недостаточными надежностью теплоснабжения и уровнем комфорта в зданиях, большими потерями тепловой энергии[1].

В настоящее время тепловые сети могут быть тупиковым(см. рис.1) и кольцевыми(см. рис.2)

Для оценка показатели систем теплоснабжения, использую интегральную показатель надёжности[2].

где— годовая величина отключаемой теловой мощности отмагистраль тепропроводов при аварийных ситуациях;

—годовая величина отключаемой теловой мощности от задвижек сетей.

— сумма параметров отказов теплопроводов и задвижек.

Надёжности анализа и сравнения схем тупиковых и кольцевых сетей (см. рис.1)Тепловая сеть обеспечивает теплоснабжением жилой микрорайон с полностью тепловой нагрузки 50 MW. Источник тепла — районная котельная тепловой мощностью 1200MW. Учатки тепропроводов и задвижки имеют двойную нумерацию, З

Назначение параетра потока отказа приняты：

для теплопроводов; для задвижки

Рсчётное время при tн= -25 0С, tн=0.56 лет.

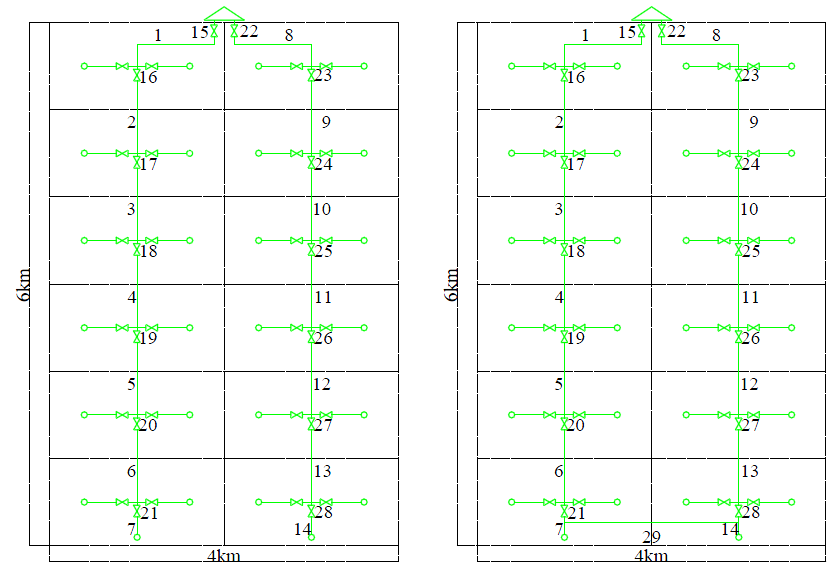

Рис.1 схема тупиковых и кольцевых сетей

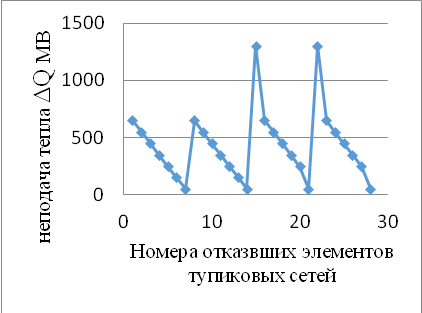

Анализ неподачи тепла тупиковых и кольцевых сетей(см. график 1)

График 1 Неподача тепла ДQMB

При аварии неподачи тепла тупиковых тепловых сетей имеетбольшое колебание, а кольцевой сети небольшое изменение.

Сравние показатели надёжности тупиковых и кольцевых сетей

Вывод. На этапе проектирования в первый очеречь учитываем проектировать кольцевую тепловую сеть.

Список использованных источников

СНиП 41-02-2003 «Тепловые сети». - М.: Госстрой России, ФГУП ЦПП, 2004.

1Надежность систем энергетики и их оборудования: Справочное издание в 4 т. под ред. акад. . Т. 4 Надежность систем теплоснабжения / , , и др. - Новосибирск: Наука, 2000 г.

Надежность систем тепловых сетей. - М.: Стройиздат, 1989.
