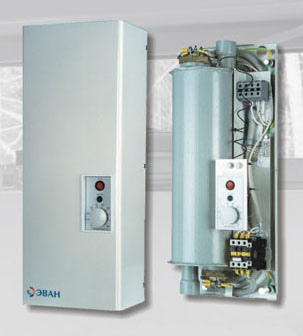

Электроотопительные котлы – Стандарт ЭВАН
| Стационарный электроотопительный прибор, предназначенный для отопления жилых, 6ытовых, производственных и других помещений. |
ОПИСАНИЕ | СКАЧАТЬ |
- Простота монтажа, управления и технического обслуживания Единый корпус Блочные ТЭН. Ы из нержавеющей стали Гарантия надежной работы при изменении напряжения питающей сети ±10% от номинального значения Плавная регулировка температуры теплоносителя термостатом Двойная защита от перегрева Колодка для подключения циркуляционного насоса и датчика температуры воздух
Рабочее давление о котле, не более | 0,3 МПэ (3,0 атм.) |
Испытательное давление котла на производстве | 0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя | 30-85°С |
Температура срабатывания аварийного датчика с самовозвратом | 92±3°С |
КПД прибора, не менее | 93% |
Гарантийный срок эксплуатации прибора | 18 месяцев |
Характеристики
Марка | ЭВАН С1 5 | ЭВАН С1 6 | ЭВАН С1 7,5 | ЭВАН С1 9 | ЭВАН С1 12 | ЭВАН С1 15 | ЭВАН С1 18 | ЭВАН С1 24 | ЭВАН С1 30 |
Мощность, кВт | 5 | 6 | 7,5 | 9 | 12 | 15 | 18 | 24 | 30 |
Отапливаемая площадь (м2), при высоте потолка 2,7м | 50 | 60 | 75 | 90 | 120 | 150 | 180 | 240 | 300 |
Рабочее напряжение, В, ±10% | 220 | 220 | 220/380 | 220/380 | 380 | 380 | 380 | 380 | 380 |
Количество блоков ТЭН, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
Количество ТЭН в блоке, шт. | 1 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Мощность одного ТЭНа, кВт | 5 | 6 | 2,5 | 3 | 4 | 5 | 3 | 4 | 5 |
Напряжение ТЭН, В | 220 | 220 | 220 | 380 | 380 | 380 | 380 | 380 | 380 |
Сечение жилы (медь), мм2 | 4 | 4 | 6/2,5 | 6/2,5 | 4 | 4 | 6 | 10 | 10 |
Диаметр патрубка G" | 1ј | ||||||||
Вес, кг не более | 20 | 20 | 20 | 20 | 20 | 20 | 24 | 24 | 24 |
Цена | 9 880р. | 11 370р. | 12 840р. | 14 290р. | 16 570р. | 18 050р. | 19 290р. | 21 150р. | 25 820р. |
Описание
- отсутствие дополнительных эксплуатационных затрат (нет необходимости в запасах, погрузке, разгрузке топлива, чистки дымохода) простота установки и обслуживания (не требуется установка бака для топлива и бункера для угля, монтажа дымовой трубы) экологичностъ (бесшумность и чистота при работе) независимость от внешних факторов возможность полной автоматизации не требует отдельного помещения (котельной) нет необходимости постоянного присутствия человека низкая стоимость инсталляции
Рабочее давление о котле, не более | 0,3 МПэ (3,0 атм.) |
Испытательное давление котла на производстве | 0,5 МПа (5,0 атм.) |
Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа (4,0 атм.) |
Диапазон регулировки температуры теплоносителя | 30-85°С |
Температура срабатывания аварийного датчика с самовозвратом | 92±3°С |
КПД прибора, не менее | 93% |
Гарантийный срок эксплуатации прибора | 18 месяцев |
Характеристики
Марка | ЭПО 2,5 | ЭПО 4 | ЭПО 6 | ЭПО 7,5 | ЭПО 9,45 | ЭПО 12 | ЭПО 15 | ЭПО 18 | ЭПО 24 | ЭПО 30 |
Мощность, кВт | 2,5 | 4 | 6 | 7,5 | 9,45 | 12 | 15 | 18 | 24 | 30 |
Рабочее напряжение, В, ±10% | 220 | 220 | 220 | 220/380 | 220/380 | 380 | 380 | 380 | 380 | 380 |
Отапливаемая площадь (м2), | 25 | 40 | 60 | 75 | 95 | 120 | 150 | 180 | 240 | 300 |
Мощность ступени, | - | 4 | 6 | 7,5/2,5 | 9,45/3,15 | 12/4 | 15/5 | 18/6 | 24/8 | 30/10 |
Размеры (габаритные, котел/диаметр патрубка G`), мм/G` | 565x270x220/1ј | |||||||||
Габаритные размеры пульта (одноступенчатый), мм | - | 207x205x175 | 280x205x175 | |||||||
Габаритные размеры пульта (трехступенчатый), мм | - | 180x308x265 | ||||||||
Вес котла, кг | 15 | |||||||||
Вес пульта | - | 3/6 | 4/6 | |||||||
Сечение жилы питающего кабеля, мм2 | 1,5 | 4 | 4 | 6/2,5 | 6/2,5 | 4 | 4 | 6 | 10 | 10 |
Цена | 6 220р. | 7 450р. | 9 250р. | 10 880р. | 11 610р. | 12 570р. | 14 360р. | 15 340р. | 17 330р. | 22 840р |
Электрокотлы ZOTA «Lux» |
GSM-модуль устанавливается в любую модель котла по желанию заказчика и позволяет контролировать параметры системы отопления и изменять настройки электрокотла с помощью сотового телефона. Электрокотлы ZOTA «Lux» обеспечивают возможность плавного регулирования температуры теплоносителя от +30 до +90 °С в пределах каждой ступени мощности (это позволяет использовать котлы в системе «теплый пол» без дополнительной регулирующей арматуры) и способны поддерживать температуру в помещении от +5 до +35 °С. Интеллектуальная система управления режимами позволяет максимально эффективно поддерживать заданную температуру (электрокотел автоматически выбирает мощность для поддержания заданной температуры) и добиваться экономии до 35% энергоресурсов от номинального потребления в течение отопительного сезона. Основными особенностями серии «Lux» являются оригинальная схема, увеличивающая ресурс электрокотла в несколько раз и сохраняющая его работоспособность в диапазоне от 160 до 240 В. Все аварийные блокировки являются самовозвратными и при устранении неисправности или возвращении системы в нормальный режим работы котел продолжает работать по заранее заданным параметрам и настройкам. К другими конструктивным особенностям электрокотлов данной серии относятся:
Технические характеристики, Цена
Q* - Максимальная производительность при нагреве на 40 оС, м3/ час N* - Присоединительные размеры M* - Масса, кг B* - Питание, В S* - Площадь обогрева, м2 |
Электрокотлы ZOTA «Lux» предназначены для автономного отопления жилых и производственных помещений площадью от 01.01.01 мІ. Это самая популярная серия электрокотлов «Завода Электрокотлы ZOTA «Econom» |
Пульты управления с автоматическим регулированием температуры воздуха в помещении от +10 до +35 °С и теплоносителя на выходе из котла от +40 до +90 °С обеспечивают оптимальную работу системы в заданных режимах. Наличие ступеней мощности, выбираемых автоматически (только для ZOTA «Econom» 18–48), позволяет более экономно использовать потребляемую электроэнергию. Электрокотлы ZOTA «Econom» просты и надежны в эксплуатации, как и в электрокотлах ZOTA «Lux», в них реализована система самодиагностики. Технические характеристики, Цена
Q* - Максимальная производительность при нагреве на 40 оС, м3/ час M* - Масса, кг B* - Питание, В P*- Давление воды, бар S* - Площадь обогрева, м2 |
Электрические котлы серии ZOTA «Econom» могут быть использованы в системах с естественной (ZOTA «Econom» 3–15) и насосной циркуляцией. Основным отличием от серии ZOTA «Lux» является размещение котла и блока управления котлом в разных корпусах. Пульты управления электрокотлом 3–15 кВт работают как на силовых реле так и на магнитных пускателях.
