ГОСТ 2405-88
ТУ 4212-115-0411113635-2006
| НАЗНАЧЕНИЕ
Манометры избыточного давления, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8008-Вуф, ДА8008-Вуф, ДВ8008-Вуф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, хладона.
НОРМЫ УПАКОВКИ
тип
| ш*г*в см(инд)
| ш*г*в см(общ)
| вес (кг)
| шт/кор.
| ДМ8008-ВУф
| 10,5*15*5,5
| 46*32*38
| 0,7
| 50
| ДМ8008-ВУф ОШ
| 11,2*11,2*8,5
| 0,7
| 16
| ДМ8008-ВУф ФОШ (3 крепежных отверстия)
| 13,513,5*9
| 0,7
| 16
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающего воздуха
| от -50 до +60 оС
| Устойчивость к климатическим воздействиям
| исполнение У2 по ГОСТ 15150-69
| Диаметр корпуса
| 100 мм
| Резьба штуцера
| М20х1,5
| Виброзащищенность
| группа V4 по ГОСТ 12997-84
| Класс точности
| 1,0
| Степень защиты приборов
| IP54
| Средний срок службы
| 10 лет
| Масса не более
| 0,7 кг
| Материал корпуса
| нержавеющая сталь
| Стекло
| органическое
| Штуцер, трубчатая пружина
| латунь, бронза
| Трибко-секторный механизм
| бронза, латунь, нержавеющая сталь
| Циферблат
| алюминиевый сплав, окрашенный в белый цвет
|
|
Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
| ДМ8008-Вуф
| от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25;
40; 60; 100; 160
| ДА8008-Вуф
| от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
| ДВ8008-Вуф
| от -0,1 до 0
|
Марка манометра
| Класс точности
| Ф, мм
| Пределы измеряемого давления
| ДВ 8008-ВУф
| 1,0
| 100
| от -0,1 до 0 МПа
| ДА 8008-ВУф
| от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа
| ДМ 8008-ВУф
| от 0 до 0,06…10 МПа
| ДМ 8008-ВУф
| от 0 до 16…60 МПа
| ДМ 8008-ВУф
| от 0 до 100, 160 МПа
|

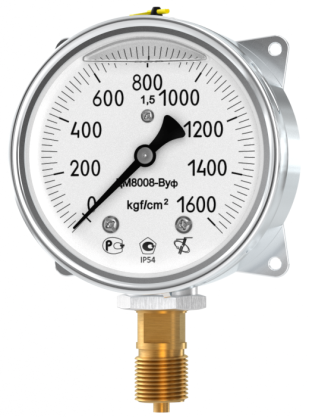

ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА
ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ
безопасное стекло (safety glass)

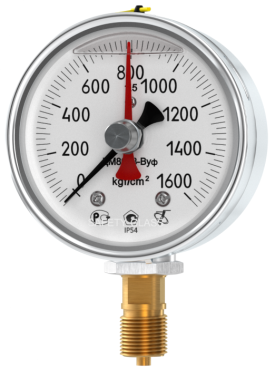

красная стрелка

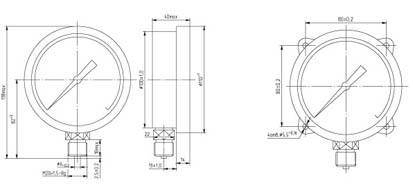

ЧЕРТЕЖИ
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Код
| Наименование изделия
| Примечание
| | Механизм с держателем
| | 0118
| ДВ8008-Вуф, ДА8008-Вуф, ДМ8008-Вуф
| -0,1…0; -0,1…2,4; 0…60 МПа
| 0119
| ДМ8008-Вуф
| 100…160 МПа
| 0408
| Циферблат ДМ8008-Вуф
| | 0507
| Стекло ДМ8008-Вуф
| | 0608
| Обечайка ДМ8008-Вуф
| | 0710
| Корпус ДМ8008-Вуф
| | 0807
| Стрелка ДМ8008-Вуф
| | 1002
| Прокладки ДМ8008-Вуф
| |
КАК ЭТО РАБОТАЕТ
Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина.

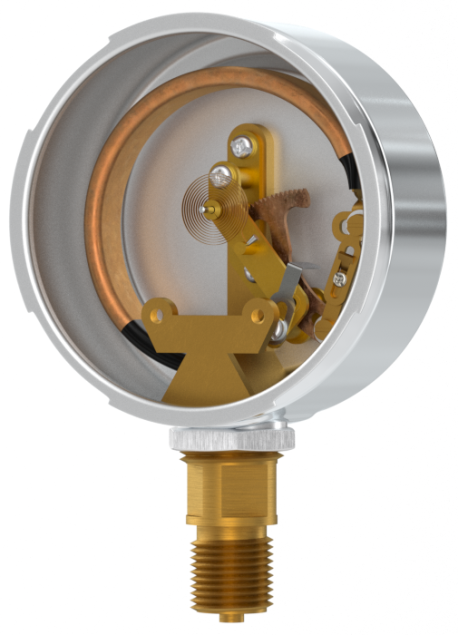

Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 120 Гц с амплитудой смещения 0,15 мм и ускорением 19,6 м/с2, заполняются демпфирующей жидкостью ПМС-300.
ПРИМЕР ЗАКАЗА
Тип
| Исполнение электроконтактной группы
| Диапазон показаний
| Единицы измерения
| Класс
точности
| Фланец
| Расположение
штуцера
| Степень
защиты
| Манометр ДМ8008-Вуф
Мановакуумметр ДА8008-Вуф
Вакуумметр ДВ8008-Вуф
| Нет (по умолчанию)
| См. Пределы измерений
| МПа
кПа
кгс/см2
бар
| 1,5 (по умолчанию)
1,0 (см. каталог)
| Без фланца (по умолчанию)
Ф - фланец
| РШ - радиальный штуцер (по умолчанию)
ОШ - осевой штуцер
| IP53
IP54 (по умолчанию)
| Доп. требования: заводская поверка(по умолчанию), гос. поверка, демпфер, хладагент R…, с РМ…, номер, пломба и др.
|
|
