Термин	Описание
АИС	Автоматизированная информационная система–комплекс программных, технических, информационных, лингвистических, организационно-логических средств и персонала для справочно-информационного обслуживания и информационного обеспечения пользователей
БД	База Данных – совокупность хранимых в памяти компьютера данных, относящихся к определенному объему или кругу деятельности, специально организованных, обновляемых и логически связанных между собой
ИКТ	Информационно-коммуникационные технологии - широкий класс областей деятельности, относящихся к технологиям управления и обработки данных, а также создания данных, в том числе, с применением вычислительной техники
НСИ	Нормативно-справочная информация – справочная информация системы, используемая медицинскими работниками для работы
ОС	Операционная система
ПО	Программное обеспечение
СА	Система администрирования
СУБД	Система управления базами данных

Общие положения

Наименование и условное обозначение

Полное наименование системы: «Автоматизированная информационная система интеграции».

Условное обозначение системы: АИС Система интеграции.

Заказчик и исполнитель работы

Заказчик: Министерство здравоохранения Российской Федерации

Исполнитель:

Цели, назначение и области использования АИС Система интеграции Цели создания системы

Система интеграции предназначена для объединения существующих информационных систем, независимо от платформы реализации интегрируемых информационных систем, и позволяет организовать информационное взаимодействие между ними на основе сервисного подхода, включая публикацию, объединение и организацию совместного взаимодействия веб-сервисов.

Целью создания Системы интеграции является повышение эффективности взаимодействия Системы-112 и Системы-103 в ходе организации и проведения мероприятий по оказанию помощи пострадавшим в результате происшествий.

Задачи, решаемые создаваемой системой

Задачи, решаемые Системой интеграции:

управление web-сервисами; управление доступом к web-сервисам; маршрутизация сообщений; поддержание целостности данных путем обеспечения гарантированной доставки сообщений, передаваемых с помощью Системы интеграции Нормативно-технические документы, используемые при проектировании

Разработка автоматизированной информационной системы и создание проектно–эксплуатационной документации должно удовлетворять требованиям следующих нормативных документов Госстандарта:

автоматизированные системы

Описание процесса деятельности

Объектом автоматизации является процессы информационного взаимодействия службы скорой медицинской помощи и Системы-112 в ходе организации и проведения мероприятий по оказанию помощи пострадавшим в результате происшествий в различных режимах функционирования экстренных оперативных служб субъекта Российской Федерации (повседневный режим, режим повышенной готовности, режим чрезвычайной ситуации).

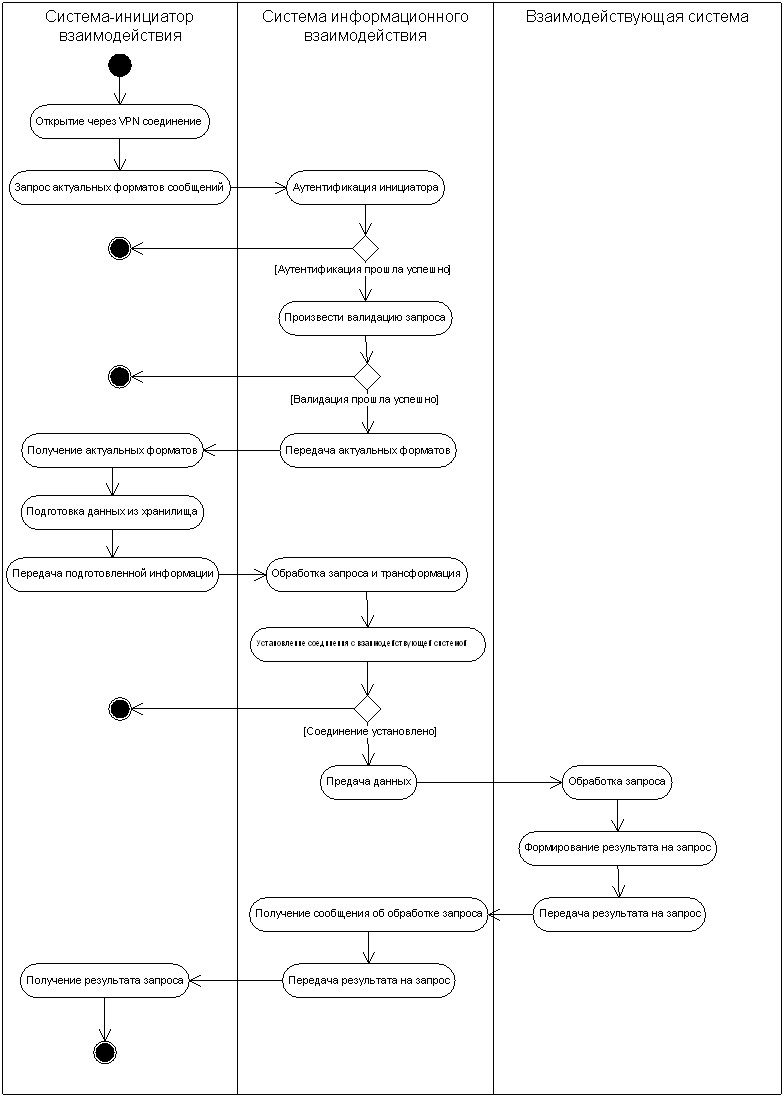

Процедура информационного взаимодействия интегрируемых Систем приведена на рис.1.

Рис.1. Общая процедура информационного взаимодействия
интегрируемых систем

Процедура информационного взаимодействия между Системой-112 и Системой-103 выполняется по следующему алгоритму:

Инициатор информационного взаимодействия открывает через частную виртуальную сеть (VPN) соединение с веб-сервисом АС информационного взаимодействия; Инициатор запрашивает актуальные форматы сообщений информационного взаимодействия; ИС информационного взаимодействия аутентифицирует инициатора запроса; ИС информационного взаимодействия производит валидацию запроса; ИС информационного взаимодействия передает актуальные форматы сообщений; ИС информационного взаимодействия обрабатывает и при необходимости трансформирует полученные в запросе данные; Инициатор получает актуальные форматы сообщений информационного взаимодействия; Инициатор осуществляет подготовку данных из своего хранилища, в соответствии с актуальными форматами; Инициатор формирует запрос для передачи подготовленной информации; ИС информационного взаимодействия обрабатывает и при необходимости трансформирует полученные в запросе данные; ИС информационного взаимодействия устанавливает соединение с веб сервисом взаимодействующей системы и передает данные. Взаимодействующая система выполняет действия предусмотренные логикой обработки запросов данного типа. Взаимодействующая система формирует результат по запросу инициатора, либо формирует сообщение об ошибке. Взаимодействующая система передает ИС информационного взаимодействия результат по запросу инициатора, либо передает сообщение об ошибке. ИС информационного взаимодействия получает ответ с сообщением об успешной обработке запроса или ошибке. ИС информационного взаимодействия перенаправляет инициатору результат информационного взаимодействия или сообщение об ошибке. Инициатор получает результат запроса, либо сообщение об ошибке. Основные технические решения Решения по структуре АИС Системы интеграции, подсистем, средствам и способам связи для информационного обмена между компонентами Системы интеграции

Для решения задач АИС Система интеграции предлагается следующая ее функциональная структура:

авторизации

актуализации данных

Модуль авторизации обеспечивает проверку доступа пользователей и внешних систем, взаимодействующих с Системой интеграции, к функциональным возможностям Системы интеграции.

Назначение модуля конечных точек (адаптеров) состоит в предоставлении участникам информационного взаимодействия стандартизированных и унифицированных интерфейсов доступа к ресурсам и функциям Системы интеграции.

Адаптеры (конечные точки) каналов передачи сообщений между участниками информационного взаимодействия реализуются в виде Web-сервисов, что обеспечивает масштабируемость, безопасность и эффективность решения.

Web-сервисы, входящие в состав модуля конечных точек, обеспечивают прямое взаимодействие с Web-сервисами участников информационного обмена, используя XML-сообщения.

Модуль фильтрации включает в себя набор независимых этапов обработки сообщений, поступающих в Систему интеграции, при прохождении которых выделяются данные, используемые при маршрутизации сообщения.

Архитектура модуля фильтрации предусматривает модификацию и наращивание функционала модуля без внесения существенных изменений в его общую архитектуру (а также, что тоже немаловажно, не затрагивая других компонентов Системы интеграции).

Модуль администрирования играет роль центрального органа, объединяющего инструменты контроля и управления функционированием Системы интеграции.

Модуль хранения и актуализации данных обеспечивает структурированное хранение всей информации и представляет собой совокупность данных, набора инструментов и средств, необходимых для управления полнотой, периодичностью, точностью информации. Модуль хранения и актуализации данных обеспечивает механизмы простого, быстрого и прозрачного доступа к данным.

Решения по взаимосвязям АИС Система интеграции с системой-112 и системой-103, обеспечению ее совместимости

Подробное описание технических решений по взаимосвязям АИС Система интеграции с внешними системами приведено в документах «Система интеграции. Схема информационного обмена» (ХХХХ. ХХХХХХ. ХХХ. СИ), «Система интеграции. Описание программного обеспечения» (ХХХХ. ХХХХХХ. ХХХ. ПА) и «Система интеграции. Описание автоматизируемых функций» (ХХХХ. ХХХХХХ. ХХХ. П3).

Решения по режимам функционирования, диагностированию работы АИС Системы интеграции Решения по режимам функционирования АИС Системы интеграции

График функционирования АИС Системы интеграции составляет 24 часа в сутки, 7 дней в неделю. Предусматриваются следующие режимы функционирования:

штатный режим; технологический режим; нештатный режим.

Штатный режим функционирования обеспечивает:

прием, обработку и представление данных в рамках выполнения функций АИС Системы интеграции; организацию передачи данных между системой-112 и системой-103. Средства интеграции предусматривают осуществление обмена в ручном и автоматическом режимах:

1. В ручном режиме запуск функции обмена инициирует пользователь;

2. Автоматический режим работы обеспечивает запуск функции обмена данными по событию или расписанию.

Технологический режим функционирования обеспечивает:

проведение регламентных работ (резервное копирование данных, диагностирование); обновление программного обеспечения; замена или модернизация технических средств.

Технологический режим не требует приостановки работы пользователей АИС Системы интеграции. Исключение могут составлять работы, связанные с заменой или модернизацией технических средств АИС Системы интеграции.

Нештатный режим предполагает отказ одной из частей АИС Системы интеграции:

выход из строя одной из подсистем или части подсистемы; выход из строя рабочего места пользователя АИС Системы интеграции.

В случае отказа одной из подсистем или ее части оставшиеся подсистемы должны продолжать функционировать в штатном режиме.

Решения по диагностированию работы АИС Системы интеграции

Диагностирование предназначено для мониторинга параметров работы АИС Системы интеграции, выявления критических (угрожающих работоспособности) и аварийных компонентов.

Диагностирование программно-технических средств АИС Системы интеграции обеспечивается:

стандартными средствами системы управления базами данных (СУБД); средствами мониторинга и управления сетевыми, вычислительными и информационными ресурсами объекта автоматизации.

При диагностировании предусматривается возможность проведения следующих работ:

диагностирование физической и логической целостности программного обеспечения; комплексная проверка работоспособности технических и программных средств АИС Системы интеграции.

В процессе диагностирования регистрируются все диагностические сообщения, в том числе генерируются оповещения о возможности появления критических событий в работе Системы.

Решения по численности, квалификации и функциям персонала АИС Системы интеграции, режимам его работы, порядку взаимодействия

Решения по численности, квалификации и функциям персонала АИС Системы интеграции приведены в документе XXXXXXXX. XXXXXX. XXX. ПВ

Состав функций, комплексов задач, реализуемых системой

Состав функций, комплексов задач, реализуемых системой, подразделяются на следующие модули:

1. Модуль авторизации:

аутентификация пользователей при входе в интерфейс системы интеграции и проверка прав доступа; аутентификация участника информационного взаимодействия при инициации вызова системы интеграции и проверка прав доступа.

2. Модуль конечных точек (адаптеров):

сервисы взаимодействия с Системой-112

сервисы взаимодействия с Системой-103

3. Модуль фильтрации

прием сообщения от модуля конечных точек (адаптеров) контроль структуры сообщения контроль заголовка сообщения контроль дублирования сообщения трансляция сообщения, полученного от системы-отправителя передача оттранслированного сообщения функциональному блоку, осуществляющему взаимодействие с системой-получателем сообщения

4 Модуль администрирования

функциональный блок управления справочниками:

создание нового элемента справочника; открытие уже существующего элемента справочника для редактирования; экспорт элемента/группы элементов/всех элементов справочника в файл; импорт элемента/группы элементов/всех элементов справочника из файла; удаление уже существующего объекта;

функциональный блок управления пользователями:

создание учетной записи пользователя системы интеграции; модификация зарегистрированной учетной записи пользователя системы интеграции; удаление учетной записи пользователя системы интеграции; экспорт информации о пользователе /группе пользователей /всех пользователях системы интеграции в файл; импорт информации о пользователе /группе пользователей/всех пользователях системы интеграции; просмотр действий пользователей.

функциональный блок управления взаимодействующими системами:

создание учетной записи взаимодействующей системы; модификация учетной записи взаимодействующей системы; удаление учетной записи взаимодействующей системы; экспорт информации о взаимодействующей системе в файл; импорт информации о взаимодействующей системе в файл. управление шаблонами сообщений, передаваемых между системой интеграции и взаимодействующими системами управление этапами обработки сообщений, передаваемых через систему интеграции

функциональный блок управления доступом:

назначение прав доступа к возможностям системы интеграции пользователям; назначение прав доступа к возможностям системы интеграции взаимодействующим системам;

функциональный блок отчетности:

формирование, отображение и выгрузка отчетных форм ( отчет о системных событиях за период; отчет об активности пользователей системы интеграции за период; отчет об активности взаимодействующих систем за период; отчет о передаче пакета (сообщения) через систему интеграции); формирование, отображение и выгрузка системных журналов (журнала системных событий; журнала действий пользователей в рамках системы интеграции; журнала действий взаимодействующих систем в рамках системы интеграции).

5 Модуль хранения и актуализации данных

создание резервных копий БД и журнала транзакций; восстановление данных с резервной копии; управление физическим пространством; установка параметров БД; контроль производительности сервера.

Описание автоматизируемой деятельности функциональных блоков приведено в документе «Описание автоматизируемых функций АИС Системы интеграции» ХХХХ. ХХХХХХ. ХХХ. П3.

Решения по комплексу технических средств, его размещению на объектах

Структуру комплекса технических средств составляют следующие группы технических средств:

серверная группа; рабочие места пользователей.

Серверная группа обеспечивает вычислительные мощности для всей Системы и состоит из следующих элементов:

Сервер БД (2 единицы); Сервер приложений (2 единицы).

Спецификации серверного оборудования и рабочих станции формируются на этапе создания Системы-103 в субъекте Российской Федерации.

Мероприятия по подготовке объекта автоматизации к вводу системы в действие

Состав и содержание работ по подготовке объекта автоматизации к вводу системы в действие, включая перечень основных мероприятий и их исполнителей, будут уточнены на стадии подготовки рабочей документации при создании системы-103 субъекта Российской Федерации.

Мероприятия по приведению информации к виду, пригодному для обработки на ЭВМ

Мероприятия по приведению информации к виду, пригодному для обработки на ЭВМ не проводятся.

Мероприятия по обучению и проверке квалификации персонала

Мероприятия по обучению и проверке квалификации персонала включают в себя проведение инструктажа технического персонала на основе эксплуатационной документации.

По окончании обучения будет производиться аттестация на соответствие квалификационным требованиям до ввода системы в эксплуатацию. Квалификационные требования для пользователей системы приведены в документе XXXXXXXX. XXXXXX. XXX. ПВ Требования к уровню компетенции и квалификации пользователей в предметной области системы, определяются их должностными инструкциями и другими нормативно-методическими документами.

Мероприятия по созданию необходимых подразделений и рабочих мест

Проведение специальных мероприятий по созданию подразделений и рабочих мест не требуется

Список исполнителей

Наименование организации, предприятия	Должность исполнителя	ФИО	Подпись	Дата
ООО "ПРОГНОЗ Консалтинг"	Заместитель руководителя Направления систем социально-экономического развития
ООО "ПРОГНОЗ Консалтинг"	Ведущий специалист

СОГЛАСОВАНО

Наименование организации, предприятия

Должность исполнителя

ФИО

Подпись

Дата

Лист регистрации изменений
Номера листов (страниц)	Всего листов (страниц) в документе	№ документа	Входящий номер сопроводительного документа и дата	Подпись	Дата
Изм	измененных	замененных	новых	аннулированных
