Гибкие зонды

  ФОТОАЛЬБОМ №2  «ГИБКИЕ ЗОНДЫ»  И НА ИХ ОСНОВЕ

ПЕРЕНОСНАЯ АВТОМАТИЗИРОВАННАЯ СИСТЕМА ИЗМЕРЕНИЙ ПАРАМЕТРОВ ПОТОКОВ ОТХОДЯЩИХ ГАЗОВ В ДЫМОВЫХ ТРУБАХ И ГАЗОХОДАХ ТЭЦ И КОТЕЛЬНЫХ

  1.  В БЕЛАРУСИ

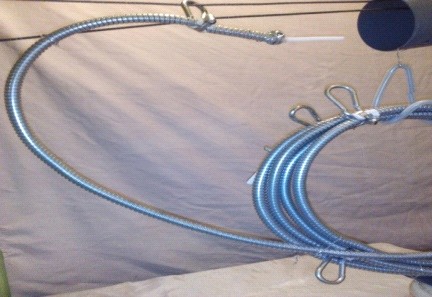

Рис. 1. Внешний вид  гибкого зонда: 1-гофрированный стальной шланг; 2- гибкая тефлоновая трубка; 3- тросы; 4- карабин.

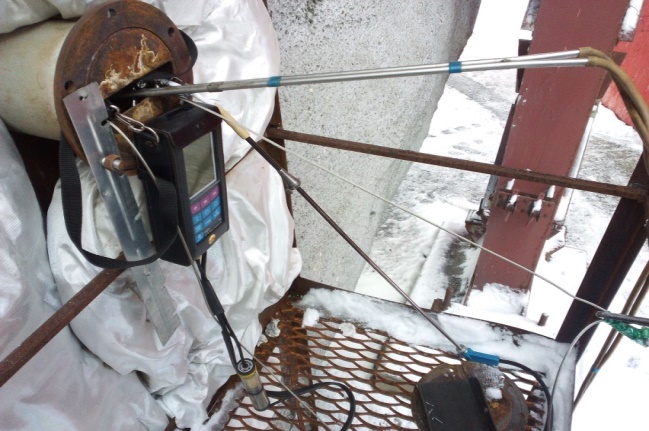

Рис. 2. Опробование гибкого зонда в дымовых газах котлоагрегата  (в комплекте с газоанализатором MULTILYZER).

  Технические характеристики гибкого зонда

Длина зонда, м	От 1 до 16
Температура анализируемых газов, °С	От - 60 до + 250
Масса, кг	Не более 2,5

  Зонд может применятся в анализируемых газах с температурой в диапазоне 250- 450 °С, если из гофрированного шланга удалить гибкую тефлоновую трубку.

  В БЕЛАРУСИ РАБОЧЕЙ ПЛОЩАДКОЙ ЯВЛЯЕТСЯ

  СВЕТОФОРНАЯ ПЛОЩАДКА ДЫМОВОЙ ТРУБЫ

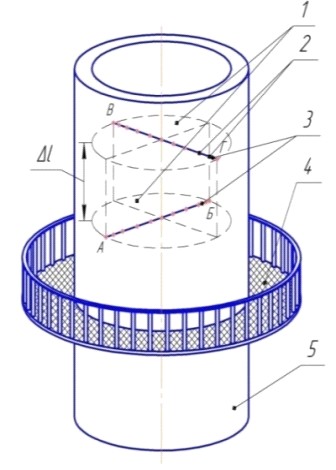

  Рис. 3. Светофорная (рабочая площадка), измерительное сечение, измерительные порты для гибких зондов:

1- сечение (измерительные плоскости) находится

на высотах 10 – 130 м; 2- точки отбора пробы;

3- линии отбора пробы (длина от 1 до 15м);

ДL - расстояние между измерительными плоскостями

  (100 - 400мм в зависимости от длины линии отбора пробы);

А, Б, В, Г - измерительные порты;

4–светофорная площадка; 5- труба.

  Наша инициативная группа за свой счет выполнила разработку простых гибких зондов и приступила к их производству и несколько штук продает. Зонды  могут найти применение в СНГ и западных странах с переносными, полустационарными и стационарными газоанализаторами и аспираторами, в том числе и при реализации автоматизированных  систем непрерывного контроля (АСНК) выбросов загрязняющих веществ в атмосферный воздух в комплексе с периодическими инструментальными измерениями параметров потоков отходящих газов.

Группа получила патенты и опубликовала по теме ряд статей

1. , ,   Организация измерений концентрации загрязняющих веществ в потоке отходящих газов дымовых труб.  Экология на предприятии // 2016. № 5.

2. , Непрерывный контроль выбросов загрязняющих веществ дымовых труб  ТЭС в комплексе с периодическими измерениями параметров потоков отходящих газов // Энергетика и ТЭК. 2017. №9.

  Своей работой мы дополняем работу группы научных сотрудников НИУ «МЭИ», много сделавших в области непрерывного контроля выбросов загрязняющих веществ с дымовых труб ТЭС.

  Обращались к 5 Всебелорусскому народному собранию. После чего был проведен семинар.  Сегодня в Беларуси введены в действие новые и обновляются прежние  ТНПА: ГОСТ Р ЕН 15259-2015, ГОСТ Р ИСО 10396-2012, МВИ. МН 1003-2017. Методика выполнения измерений  с использованием газоанализаторов с электрохимическими датчиками, СТБ 17.08.05-02-2016, СТБ 17.08.05-03-2016.  Актуализируется ТКП 17.13-01-2008 (02120).

  Испытательная лаборатория отдела экологической безопасности и энергосбережения Белорусского государственного университета транспорта (БелГУТ) успешно выполнила апробацию гибких зондов в дымовой трубе (отм.+ 70,0 м.) Мозырской ТЭЦ с учетом  требований упомянутых ТНПА к измерениям концентраций загрязняющих веществ в потоках отходящих газов. Аналогичную апробацию зондов наша группа с помощью специалистов службы наладки оборудования выполнила на газоходе котла Гомельской ТЭЦ-2.

  На основе  гибких зондов могут быть разработаны переносная автоматизированная система и стационарный автоматический гибкий зонд  измерения параметров потоков отходящих газов в дымовых трубах ТЭЦ и котельных.

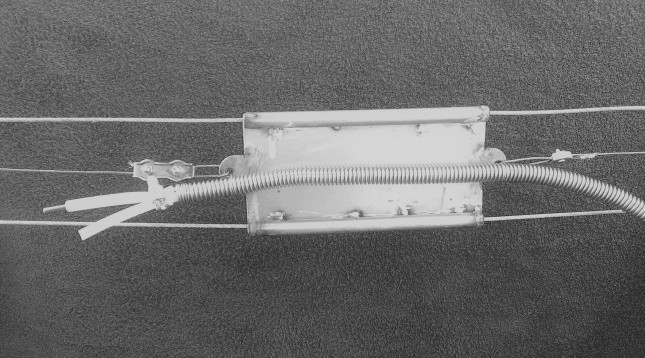

Рис. 4. На каретке  закреплены начало гибкого зонда и кабельная термопара: 1- гофрированный стальной шланг;  2- гибкая тефлоновая трубка; 3- трос; 4 – термопара; 5- карабин, 6- каретка

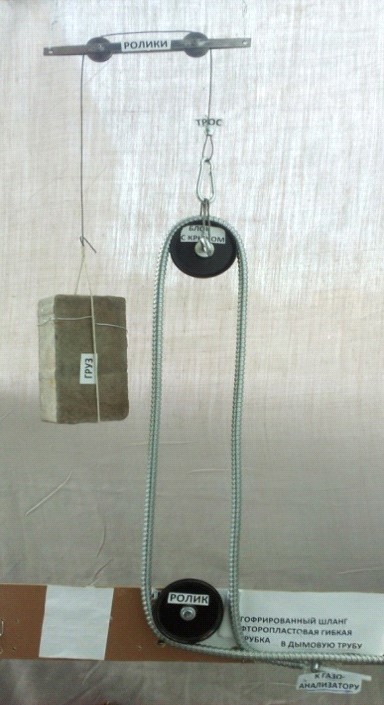

Рис.5 Конфигурация части гибкого зонда, выведенной из дымовой трубы наружу

  В настоящее время группа разрабатывает зонды с каналами измерения концентрации, температуры (рис. 4 и 5) и скорости газов, что позволяет создать переносную автоматизированную систему инструментальных измерений параметров потоков отходящих газов в дымовых трубах и газоходах.

  Применяя эту систему персонал испытательных лабораторий, а также персонал, обслуживающий АСК выбросов, может периодически выполнять многоточечные измерения концентраций компонент и др. параметров потоков отходящих газов в измерительном сечении дымовой трубы, находясь на нулевой отметке.

  2.  ПЕРЕМЕЩАЕМЫЕ ЗОНДЫ И РАБОЧИЕ ПЛОЩАДКИ

  В СОЕДИНЕННЫХ ШТАТАХ АМЕРИКИ

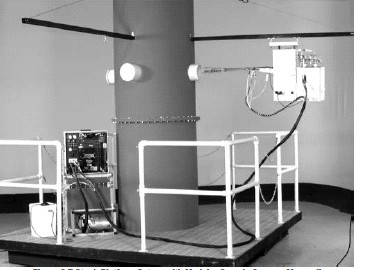

Рис. 6. Рабочая площадка,  измерительные порты и точки, мобильная измерительная станция с перемещаемым зондом.

  3. РАБОЧИЕ ПЛОЩАДКИ ДЛЯ ПРИМЕНЕНИЯ ПЕРЕМЕЩАЕМЫХ ЗОНДОВ

  В СТРАНАХ ЗАПАДНОЙ ЕВРОПЫ

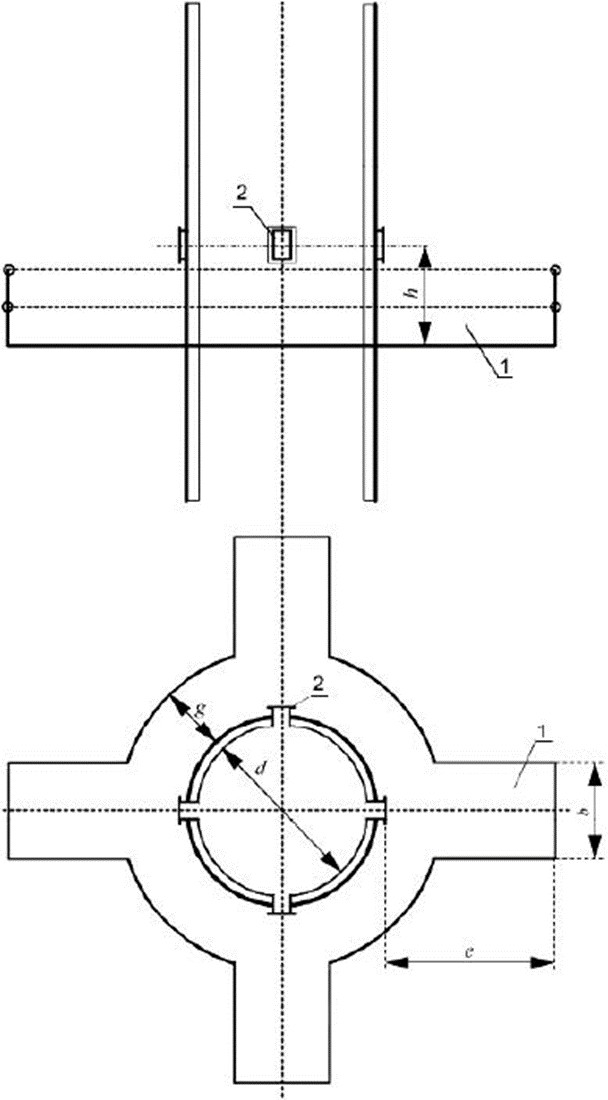

Рис. 7  Рабочая площадка и размещение  измерительных портов (входных отверстий)  в вертикальном круглом газоходе согласно ГОСТ Р ЕН 15259-2015: 1- рабочая площадка;

2 - входное отверстие; b - длина рабочей зоны;

d - внутренний диаметр газохода; e - ширина рабочей зоны;

g - ширина прохода между рабочими зонами;

h - минимальная высота свободной зоны над рабочей площадкой.

  Невозможность использования в дымовых трубах ТЭС СНГ применяемых в западных странах рабочих площадок  и перемещаемых зондов определяется необходимостью  увеличения ширины рабочей зоны «е» и длины перемещаемого зонда хотя бы до половины длины измерительных линий (3 – 15 м) упомянутых труб и использования их на высотах 10-130 м.

  В случае применения в западных странах наших гибких зондов или переносной автоматизированной системы, то и там также будет достаточно существующей кольцевой  светофорной площадки дымовой трубы.
