Назначение контактов
Клеммник | Цепь |
К1 | Com Общий входов и выходов |
К2 | In1 Дискретный вход 1 «Сухой контакт», канал 1 |
К3 | Com Общий входов и выходов |
К4 | In2 Дискретный вход 2 «Сухой контакт», канал 2 |
К5 | Out1 Дискретный выход 1 ШИМ, канал 3 |
К6 | Com Общий входов и выходов |
К7 | Out2 Дискретный выход 2 ШИМ, канал 4 |
К8 | Com Общий входов и выходов |
Х1

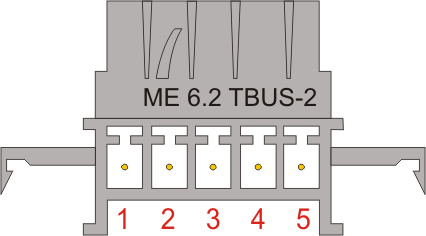

Назначение контактов разъема Х1:
Номер контакта | Обозначение | Назначение |
1 | Data+ | Линия Data+ интерфейса RS485 |
2 | Data- | Линия Data - интерфейса RS485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
|
Технический паспорт
WAD-DIO-MAXPro
ТУ У 33.2-33056998-001:2009
Четырехканальный модуль дискретного ввода-вывода
Групповая гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2016
Основные технические характеристики:Модуль WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода и вывода сигналов, принимая команды управления по линиям интерфейса RS485.
Дискретный ввод:
Тип датчика – «Сухой контакт».
Ток через замкнутые контакты, формируемый модулем - 5±0,8мА.
Контроль обрыва линии – программно отключаемый.
Номинальное сопротивление резистора тока покоя для контроля обрыва линии (включается параллельно «сухому контакту») – 3,3кОм±10%.
Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс.
Дискретный вывод:
Тип каналов – открытый коллектор.
Дополнительная возможность выхода – ШИМ, программно перенастраиваемый.
Допустимый ток нагрузки - 300 мА.
Кратковременный ток нагрузки (10мс) – 1А.
Максимально коммутируемое напряжение – 30В.
Защита от превышения тока нагрузки и напряжения – есть.
Защита от ложного срабатывания – есть, путем чтения-записи разрешающего ключа.
Общие параметры:
Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.
Подавление помехи общего вида 50/60 Гц не менее 140 дБ.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.
Входные цепи гальванически изолированы от выходных, питания модуля и интерфейса, интерфейс изолирован от питания, выходные цепи изолированы друг от друга. Напряжение гальванической изоляции 1500 В.
Напряжение питания от 10 до 30 В (Рекомендуемое - 24В).
Потребляемая мощность не более 2 Вт.
Габариты модуля 102,5х93,1х6,2 мм.
Масса 65 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-DIO-MAXPro 4 шт. № 000…210571116
Комплект разъемов: ME 6.2 TBUS-2 4шт.
IMC 1.5/5 4шт.
Паспорт (допускается 1 экз. на каждые 10 модулей)
Начальные настройки:Протокол – Modbus RTU.
Адрес – 1.
Скорость обмена – 9600.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-DIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 04.11.2016 г.
Подпись лица ответственного за приёмку _________________________
Гарантийные обязательства.Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.
Нормативная база:Модули WAD-DIO-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.011 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.

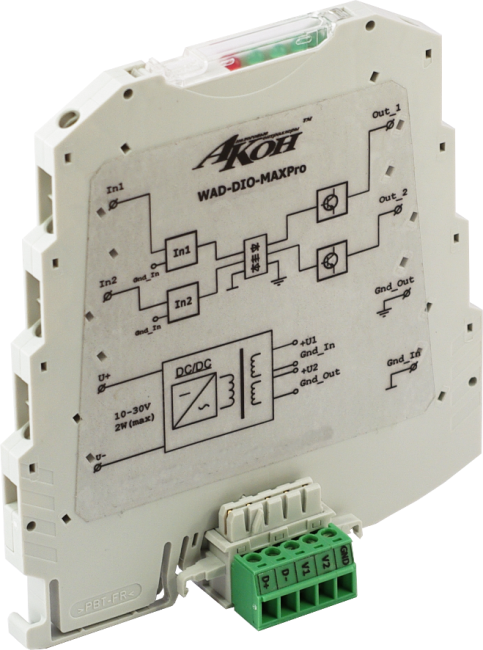

Функциональная схема модуля

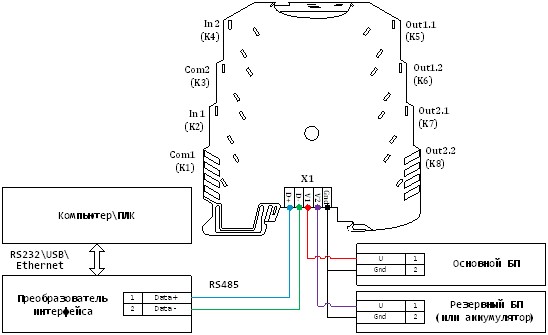

Схема подключения питания и RS485
