Двухканальный модуль дискретного вывода

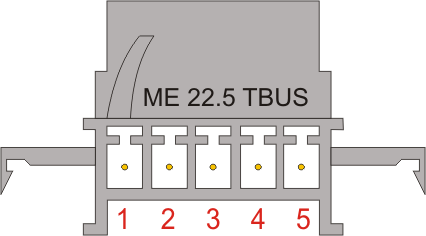

Внешний вид и назначение контактов ответной части к разъему Х5:

Номер контакта	Обозначение	Назначение
1	D+	Линия Data+ интерфейса RS485
2	D-	Линия Data - интерфейса RS485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

Разъём Х6

Разъём предназначен для подключения интерфейса USB 2.0 посредством стандартного кабеля для периферийных устройств с вилкой Type B. Назначение контактов соответствует стандарту USB.

Схема подключения нагрузки

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф. 319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

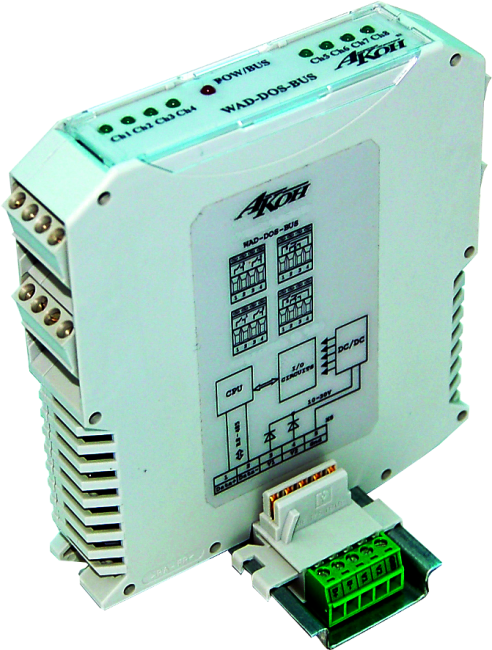

WAD-DOS-BUS(USB)

ТУ У 33.2-33056998-001:2009

Двухканальный модуль дискретного вывода

Поканальная гальваническая развязка

Интерфейс RS485 и USB (Modbus RTU)

2016

1.  Основные технические характеристики:

Модуль WAD-DOS-BUS(USB) ТУ У 33.2-33056998-001:2009 предназначен для дискретного управления нагрузками, получая команды управления по линиям интерфейса RS-485 или USB.

Количество выходных каналов – 2.

Тип каналов – реле на замыкание.

Допустимый ток нагрузки по каждому каналу – 5А.

Максимально коммутируемое напряжение – +/-300В.

Механическая надежность – минимум 20 000 000 срабатываний каждого реле.

Электрическая надежность при максимальной нагрузке – минимум 100 000 срабатываний каждого реле (на резистивной нагрузке).

Защита от ложного срабатывания – есть, путем чтения-записи разрешающего ключа.

Контроль срабатывания реле – есть.

Защита входа питания от другой полярности и превышения напряжения до +/‑60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Выходные цепи гальванически изолированы друг от друга, питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500В.

Напряжение питания от 10 до 30 В (Рекомендуемое напряжение питания 24В).

Потребляемая мощность не более 2.5 Вт.

Габариты модуля - 102х114х22,5 мм.

Масса - 115 г

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DOS-BUS                        4 шт. № 000…190000216

Комплект разъемов:        MEP 22.5 BUS        4 шт.

IMC 1.5/5        4 шт.

Паспорт – 1 шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена – 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль WAD-DOS-BUS соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 27.02.2016 г.

Подпись лица, ответственного за приёмку: __________________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-DOS-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.006 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

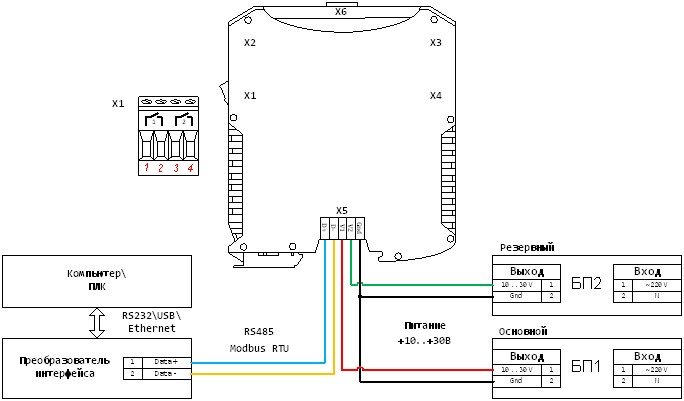

Cхема подключения питания и интерфейса

Назначение контактов разъемов X1-X4:

Разъём Х2:
Не установлен
Разъём Х1:
1.1	1.2	1.3	.14
K1.1 (Первый контакт реле 1)	K1.2 (Второй контакт реле 1)	K2.1 (Первый контакт реле 2)	K2.2 (Второй контакт реле 2)
Разъём Х3:
Не установлен
Разъём Х4:
Не установлен
