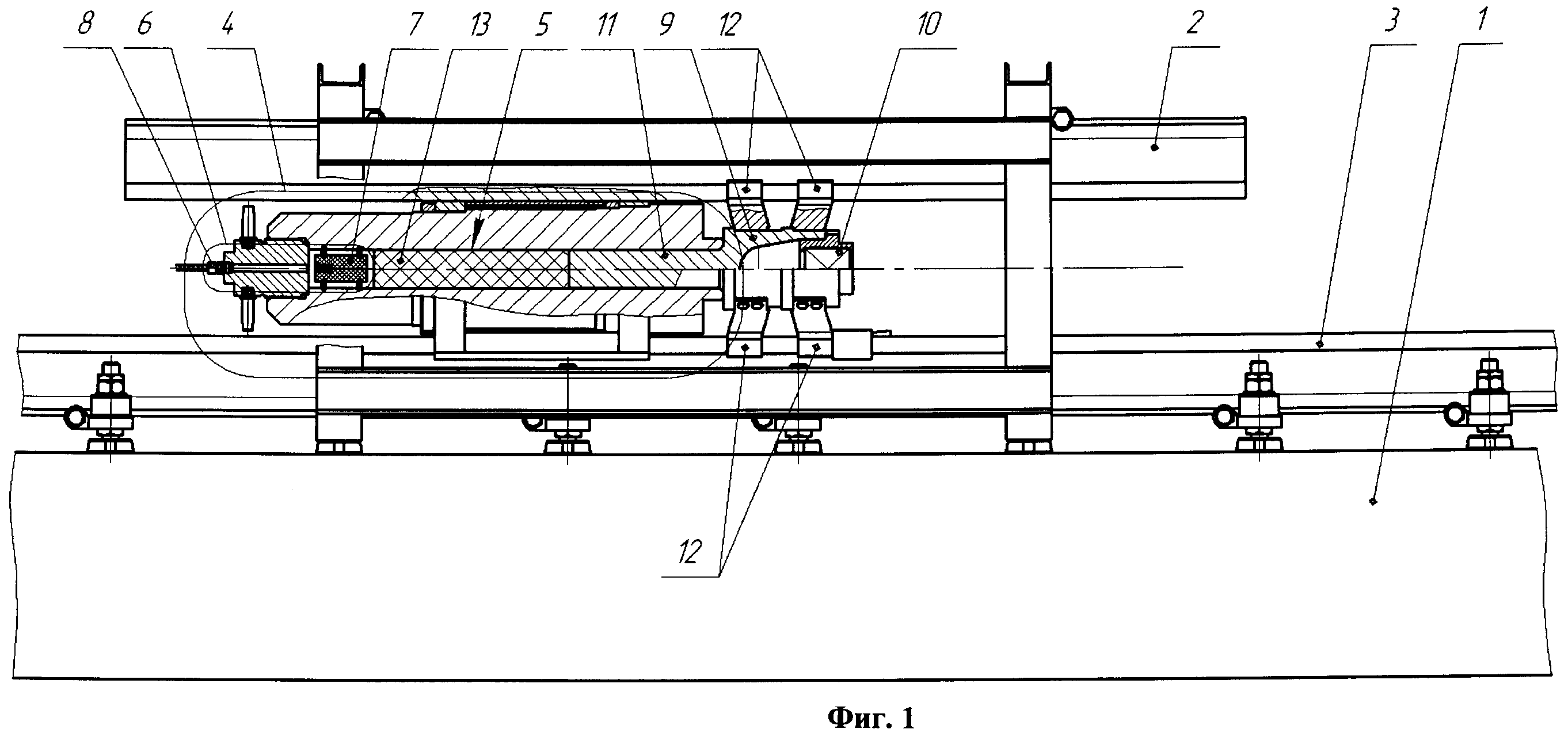

(54) СТЕНД ДИНАМИЧЕСКИХ ИСПЫТАНИЙ (57) Реферат: Изобретение относится к испытательной технике и может быть использовано для исследования стойкости различных изделий, их узлов и приборов к воздействию импульсных инерционных нагрузок. Стенд содержит основание, на котором закреплены верхняя и нижняя рельсовые направляющие, разгонное устройство, включающее ствол и источник давления, установленное на нижней направляющей с возможностью перемещения по ней, контейнер для размещения объекта испытаний. Контейнер содержит заходящую в ствол хвостовую часть и выполнен с возможностью перемещения по верхней и нижней направляющим. Плоскости симметрии направляющих расположены в вертикальной плоскости, проходящей через ось ствола. Стенд динамических испытаний снабжен поршнем, установленным в стволе за контейнером, вплотную к его хвостовой части, и выполненным из менее плотного материала, чем хвостовая часть контейнера. Задний торец поршня по направлению движения может быть выполнен под углом к оси ствола, отличным от 90°. Технический результат заключается в возможности проведения испытаний в широком диапазоне длительностей инерционных импульсных нагрузок, прилагаемых к объекту испытания. 1 з. п. ф-лы, 5 ил. Изобретение относится к испытательной технике. Преимущественная область использования - исследование стойкости различных изделий, их узлов и приборов к воздействию импульсных инерционных нагрузок. |
