Четырёхканальный модуль дискретного ввода-вывода

Назначение контактов

Клеммник	Цепь
К1	Com1 (Общий  дискретного входа 1, канал1)
К2	In1 (Дискретный вход 1 “Dry Contact”, канал 1)
К3	Com2 (Общий  дискретного входа 2, канал 2)
К4	In2 (Дискретный вход 2 “Dry Contact”, канал 2)
К5	Out1 (Дискретный выход 1, канал 3)
К6	Com3 (Общий дискретного выхода 1, канал 3)
К7	Out2 (Дискретный выход 2, канал 4)
К8	Com4 (Общий дискретного выхода 2, канал4)

Х1

Назначение контактов разъема Х1:

Номер контакта	Обозначение	Назначение
1	Data+	Линия Data+ интерфейса RS-485
2	Data-	Линия Data - интерфейса RS-485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

Расположение индикатора включения и уровня сигнала.

Вид модуля сверху:

Pow  DI1  DI2  DO1  DO2

ООО "АКОН-Москва" г. Санкт-Петербург, Богатырский пр-кт, д.18-А [phone] *****@***com. ru www. . ru

Четырёхканальный модуль дискретного ввода-вывода  с гальванической развязкой и интерфейсом RS-485

WAD-DIO-MAXPro (2DIx2DO)

Технический паспорт



  2016

1. Основные технические характеристики.

Модуль WAD-DIO-MAXPro предназначен для дискретного ввода-вывода сигналов, и передачи состояния входных и выходных каналов в головной вычислитель по линиям интерфейса  RS-485.

Количество входных каналов – 2, выходных – 2.

Параметры входов 1-2 (Каналы 1-2):

Входы  предназначены для ввода дискретных сигналов от датчиков типа “сухой контакт” с контролем обрыва линии.

Ток через замкнутые контакты, формируемый блоком – 5(+/-0,8) мА.

Контроль обрыва линии программно отключаемый (по умолчанию отключен).

Номинал резистора контроля обрыва линии (включается параллельно “сухому контакту”) – 20кОм +/-10%

Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс.

Параметры выходов 1-2 (Каналы 3-4):

Тип канала – открытый коллектор.

Дополнительные возможности выходов: ШИМ, программно перенастраиваемая.

Ток нагрузки – до 300мА в для каждого канала.

Кратковременный ток нагрузки (10 мс) – 1А.

Максимальное коммутируемое напряжение – 30В.

Зашита от перенапряжения – есть.

Защита от превышения по току – есть.

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от выходных, питания модуля и интерфейса  RS-485. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.0 Вт.

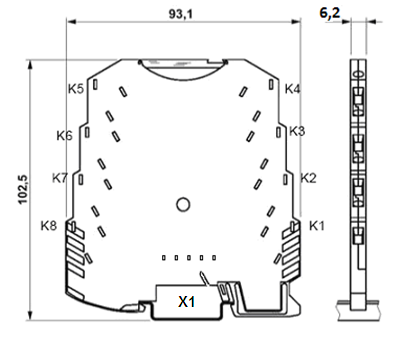

Габариты модуля 102,5х93,1х6,2 мм.

Вес 110 г.

Средний срок службы изделия - 10 лет.

Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +70 0С. Относительная влажность 98% при +35 0С. Температура хранения от -30 до +90 0С.

Комплект поставки:

1. модуль WAD-AI4-MAXPro Кол-во:  2 шт. № 000..210771116

2. комплект разъемов: ME 6.2 T-BUS-2 – 2шт.

                IMC 1.5/5  – 2шт.

Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).

Начальные настройки: Базовый адрес – 001, скорость обмена 9600 бод, протокол обмена – ModBus RTU. Свидетельство о приёмке.

Модуль преобразователя WAD-DIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

  Дата выпуска  11.11.2016 г.

  Подпись лиц, ответственных за приёмку ____________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: [phone], *****@***com. ru, www. . ru

Функциональная схема модуля
