Накопители информации.
Жесткий диск.

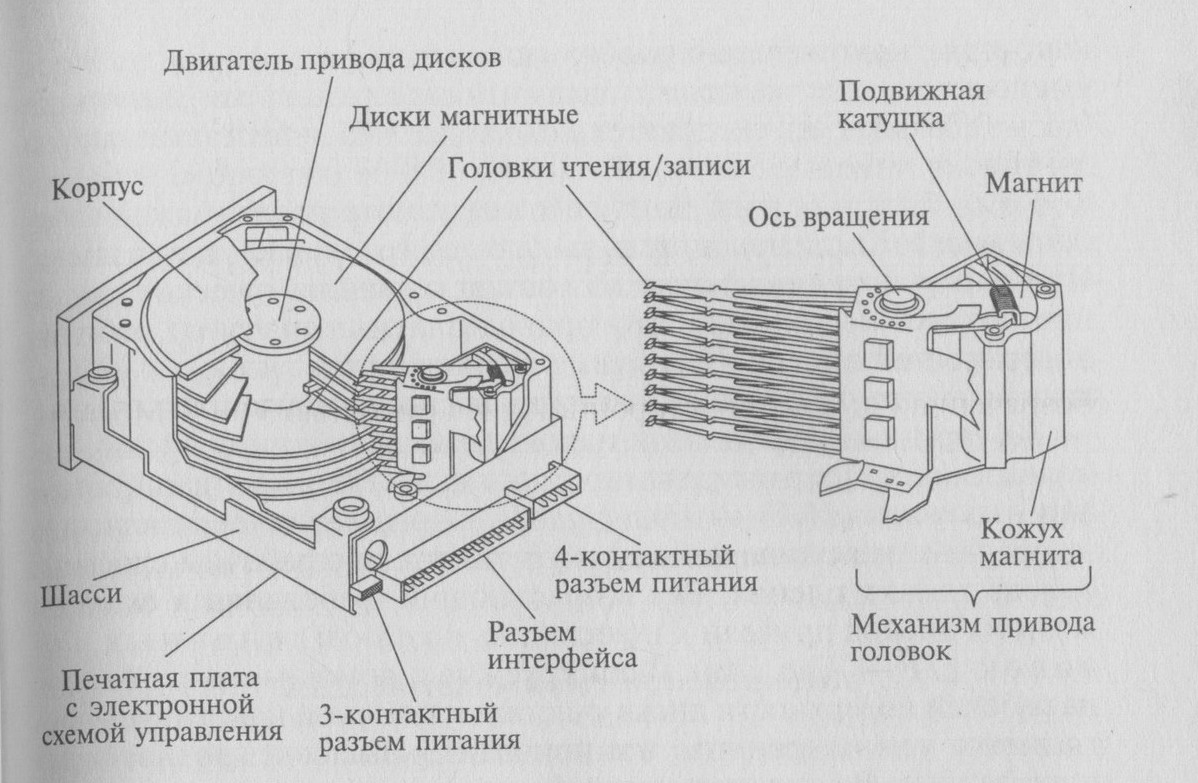

Винчестер содержит набор пластин, представляющих чаще всего металлические диски, покрытые магнитным материалом – платтером (гамма-феррит-оксид, феррит бария, окись хрома…) и соединенные между собой при помощи шпинделя (вала, оси).
Сами диски (толщина примерно 2мм.) изготавливаются из алюминия, латуни, керамики или стекла.
Для записи используются обе поверхности дисков. Используется 4-9 пластин. Вал вращается с высокой постоянной скоростью (3600-7200 оборотов/мин.)
Вращение дисков и радикальное перемещение головок осуществляется с помощью 2-х электродвигателей.
Данные записываются или считываются с помощью головок записи/чтения по одной на каждую поверхность диска. Количество головок равно количеству рабочих поверхностей всех дисков.
Запись информации на диск ведется по строго определенным местам — концентрическим дорожкам (трекам). Дорожки делятся на сектора. В одном секторе 512 байт информации.
Обмен данными между ОЗУ и НМД осуществляется последовательно целым числом (кластером). Кластер — цепочки последовательных секторов (1,2,3,4,…)
Специальный двигатель с помощью кронштейна позиционирует головку чтения/записи над заданной дорожкой (перемещает ее в радиальном направлении).
При повороте диска головка располагается над нужным сектором. Очевидно, что все головки перемещаются одновременно и считывают инфоголовки перемещаются одновременно и считывают информацию с одинаковых дорожек разныхрмацию с одинаковых дорожек разных дисков.
Дорожки винчестера с одинаковым порядковым номером на разных дисках винчестера называется цилиндром.
Головки чтения записи перемещаются в вдоль поверхности платтера. Чем ближе к поверхности диска находится головка при этом не касаясь ее, тем выше допустимая плотность записи.
Флеш накопители.
Накопители информации на основе флэш-памяти относятся к внешним (переносным) ЗУ и предназначены для долговременного хранения относительно небольших объемов информации (единицы гигабайт). Накопители информации на основе флэш-памяти относятся к ЗУ с прямым (произвольным) доступом к данным.
Накопитель информации на основе флэш-памяти представляет собой функционально законченное устройство, конструктивно состоящее из защитного корпуса с маркировкой, выходного разъема для подключения к соответствующему порту системного блока компьютера и электронного блока. Внутри защитного корпуса размещается электронный блок (микросхема), который включает в себя перепрограммируемое постоянное запоминающее устройство (ППЗУ) с неограниченным циклом записи и считывания, а также контроллер флэш-памяти. Накопители информации на основе флэш-памяти относятся к энергонезависимому типу памяти, т. е. после отключения электрического питания от такого накопителя информация в нем сохраняется в течение нескольких лет.
ППЗУ, используемое во флэш-памяти, является представителем класса перепрограммируемых постоянных ЗУ, в котором реализуется электрический способ записи, считывания и стирания (удаления) информации. Однако стирание информации в ППЗУ осуществляется сразу в целой области ячеек – блока или всей микросхемы, это обеспечивает более быструю запись информации. В ППЗУ флэш-памяти используется принцип записи, основанный на использовании в них базовых элементов памяти (ячеек) – микроэлектронных полупроводниковых транзисторов с двумя изолированными затворами: управляющим (control) и плавающим (floating). Важной особенностью этих транзисторов является способность удерживать электроны, т. е. электрический заряд. Этот процесс носит название Фоулера – Нордхейма.
Существуют различные технологии построения базовых элементов флэш-памяти, которые разработаны основными производителями. Эти технологии отличаются друг от друга количеством слоев, методами стирания и записи данных, а также структурной организацией, что отражается в их названии. Наиболее широко известны NOR (Not OR – ИЛИ-НЕ) и NAND (Not AND – И-НЕ) типы флэш-памяти, запоминающие транзисторы в которых подключены к разрядным шинам соответственно параллельно и последовательно. Элементы памяти ППЗУ организованы в матрицы (блоки), как и в других видах полупроводниковой памяти. Данные в ППЗУ хранятся в виде блоков, а не байтов, как в обычных модулях памяти.
Первый тип (NOR) имеет относительно большие размеры ячеек и малое время доступа (порядка 70 не).
Второй тип (NAND) имеет меньшие размеры ячеек и большую скорость передачи информации – до 16 Мбайт/с.
Подключаются накопители на основе флэш-памяти к соответствующему порту системного блока компьютера. В настоящее время в качестве такого порта используется в основном порт USB. Обмен информацией между МП и накопителем на основе флэш-памяти осуществляется посредством интерфейса USB, который поддерживает автоматическое определение и подключение данного накопителя к работающему компьютеру без его перезагрузки. В настоящее время широко используется версия последовательного интерфейса USB 2.0, который обеспечивает достаточно высокую скорость обмена информацией порядка 60 Мбайт/с. Обмен информацией между накопителем на основе флэш-памяти и МП компьютера осуществляется через контроллер накопителя и порта USB.
Считывание информации с накопителя на основе флэш-памяти выполняется, как в обычных ОЗУ или кэш-памяти, построенных на основе микросхем.
Запись информации в накопитель на основе флэш-памяти отличается от записи информации в ОЗУ. Перед записью новых данных в элементы памяти (ячейки) информация должна быть удалена. Удаление информации (стирание) заключается в переводе элементов памяти в состояние единицы, и это возможно только сразу для целого блока ячеек. Выборочное стирание невозможно. В процессе записи информации соответствующие элементы памяти переключаются в нулевое состояние. Таким образом, операция записи реализуется в два этапа: стирания и непосредственно записи.
Оптический диск.
Компакт-диск (англ. Compact Disc, CD) — оптический носитель информации в виде пластикового диска с отверстием в центре, процесс записи и считывания информации которого осуществляется при помощи лазера. Дальнейшим развитием компакт-дисков стали DVD и Blu-ray, прообразом была граммофонная пластинка.
Изначально компакт-диск был создан для хранения аудиозаписей в цифровом виде (известен как CD-Audio), однако в дальнейшем стал широко использоваться как носитель для хранения любых данных (файлов) в двоичном виде (т. н. CD-ROM — англ. Compact Disc Read Only Memory, компакт-диск с возможностью только чтения, или КД-ПЗУ — «Компакт-диск, постоянное запоминающее устройство»). В дальнейшем появились компакт-диски с возможностью не только чтения однократно занесённой на них информации, но и записи (CD-R — англ. Compact Disc-Recordable, записываемый компакт-диск) и перезаписи (CD-RW — англ. Compact Disc-ReWritable, перезаписываемый компакт-диск).
Формат файлов на CD-ROM отличается от формата записи аудио-компакт-дисков и потому обычный проигрыватель аудио-компакт-дисков не может воспроизвести хранимую на них информацию, для этого требуется специализированный привод (устройство) для чтения таких дисков.
Формат хранения данных на диске, известный как Red Book («Красная книга»), был разработан компанией Sony. В соответствии с ним на компакт-диск можно записывать звук в два канала с 16-битной импульсно-кодовой модуляцией (PCM) и частотой дискретизации 44,1 кГц. Благодаря коррекции ошибок с помощью кода Рида — Соломона, лёгкие радиальные царапины не влияют на читаемость диска. В случае возникновения ошибочных значений ИКМ-сигнала, которые не могли быть исправлены системой коррекции ошибок, они заменяются на приблизительные значения, полученные с помощью интерполяции верных данных. Philips также владеет всеми правами на знак «Compact disc digital audio», логотип формата аудио-компакт-дисков.
Данные с диска читаются при помощи лазерного луча с длиной волны 780 нм, излучаемого полупроводниковым лазером. Принцип считывания информации лазером для всех типов носителей заключается в регистрации изменения интенсивности отражённого света. Лазерный луч фокусируется на информационном слое в пятно диаметром ~1,2 мкм. Если свет сфокусировался между питами (на ленде), то приёмный фотодиод регистрирует максимальный сигнал. В случае, если свет попадает на пит, фотодиод регистрирует меньшую интенсивность света.
Различие между дисками только для чтения (CD) и перезаписываемыми дисками (CD-R/RW) заключается в способе формирования питов. В диске только для чтения питы представляют собой некую рельефную структуру (фазовую дифракционную решётку), причём оптическая глубина каждого пита чуть меньше четверти длины волны света лазера, что приводит к разнице фаз в половину длины волны между светом, отражённым от пита и светом, отражённым от ленда. В результате в плоскости фотоприёмника наблюдается эффект деструктивной интерференции и регистрируется снижение уровня сигнала. В случае CD-R/RW пит представляет собой область с бомльшим поглощением света, нежели ленд (амплитудная дифракционная решётка). В результате фотодиод также регистрирует снижение интенсивности отражённого от диска света. Длина пита изменяет как амплитуду, так и длительность регистрируемого сигнала.
Blu-ray Disc
Blu-ray Disc, BD (англ. blue ray — синий луч и disc — диск; написание blu вместо blue — намеренное) — формат оптического носителя, используемый для записи с повышенной плотностью хранения цифровых данных, включая видео высокой чёткости. Стандарт Blu-ray был совместно разработан консорциумом BDA. Первый прототип нового носителя был представлен в октябре 2000 года. Современный вариант представлен на международной выставке потребительской электроники Consumer Electronics Show (CES), которая прошла в январе 2006 года. Коммерческий запуск формата Blu-ray прошёл весной 2006 года.
Blu-ray (букв. «синий луч») получил своё название от использования для записи и чтения коротковолнового (405 нм) «синего» (технически сине-фиолетового) лазера. Буква «e» была намеренно исключена из слова «blue», чтобы получить возможность зарегистрировать товарный знак, так как выражение «blue ray» является часто используемым и не может быть зарегистрировано как товарный знак.
С момента появления формата в 2006 году и до начала 2008 года у Blu-ray существовал серьёзный конкурент — альтернативный формат HD DVD. В течение двух лет многие крупнейшие киностудии, которые изначально поддерживали HD DVD, постепенно перешли на Blu-ray. Warner Brothers, последняя компания, выпускавшая свою продукцию в обоих форматах, отказалась от использования HD DVD в январе 2008 года. 19 февраля того же года Toshiba, создатель формата, прекратила разработки в области HD DVD. Это событие положило конец очередной «войне форматов».
В технологии Blu-ray для чтения и записи используется сине-фиолетовый лазер с длиной волны 405 нм. Обычные DVD и CD используют красный и инфракрасный лазеры с длиной волны 650 нм и 780 нм соответственно (635 нм для DVD-R for Authoring).
Такое уменьшение позволило сузить дорожку вдвое по сравнению с обычным DVD-диском (до 0,32 мкм) и увеличить плотность записи данных.
Более короткая длина волны сине-фиолетового лазера позволяет хранить больше информации на 12-сантиметровых дисках того же размера, что и у CD/DVD. Эффективный «размер пятна», на котором лазер может сфокусироваться, ограничен дифракцией и зависит от длины волны света и числовой апертуры линзы, используемой для его фокусировки. Уменьшение длины волны, использование числовой апертуры (0,85, в сравнении с 0,6 для DVD), высококачественной двухлинзовой системы, а также уменьшение толщины защитного слоя в шесть раз (0,1 мм вместо 0,6 мм) предоставило возможность проведения более качественного и корректного течения операций чтения/записи. Это позволило записывать информацию в меньшие точки на диске, а значит, хранить больше информации в физической области диска, а также увеличить скорость считывания до 432 Мбит/с.
