Описание и монтаж

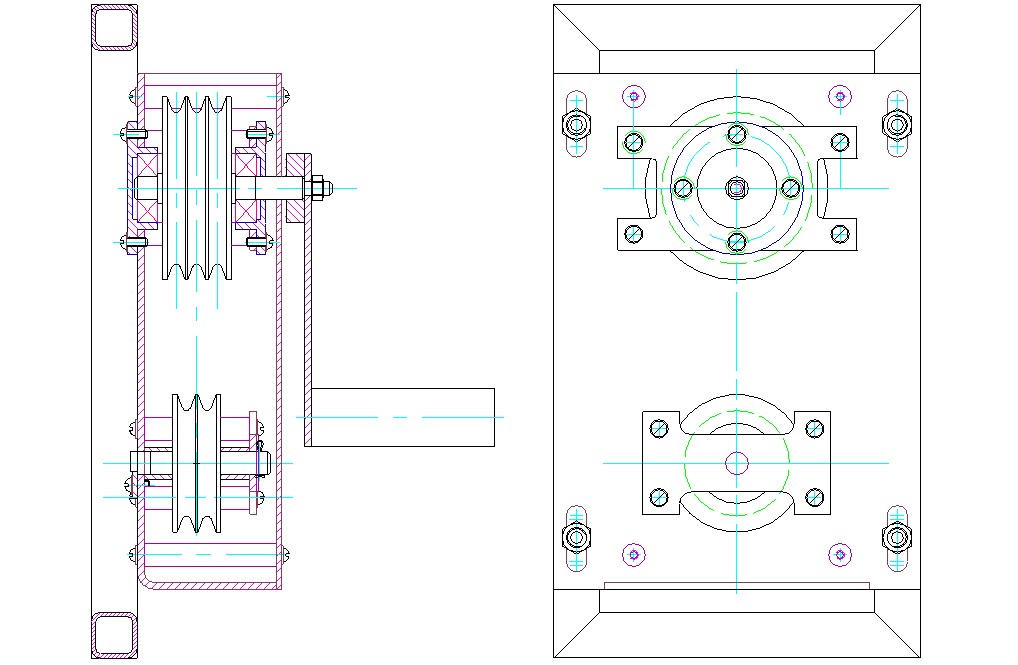

  Внешний вид лебедки занавеса ручной показан на рисунке 1.

Лебедка состоит из рамы, к которой крепится основание с установленными на нем на подшипниках колесами. Верхнее колесо трехручьевое, нижнее – трехручьевое. Колеса закрыты крышкой, на которой устанавливается ручка.

  Трос, приходящий с одной ветви дороги занавеса, походит через первый ручей трехручьевого колеса, восьмеркой огибает первый ручей двухручьевого колеса, возвращается на трехручьевое колесо. Это повторяется 2 раза и трос уходит на вторую ветвь дороги занавеса.

Лебедка устанавливается на стену, натяжение троса обеспечивается перемещением основания лебедки по раме.

Назначение

Лебедка предназначена для работы с механизмом занавеса.

Комплект поставки

  В комплект поставки входит лебедка и паспорт.

Условия эксплуатации

Лебедка занавеса ручная предназначена для эксплуатации в отапливаемых помещениях (t˚0…30۫˚) c нормальной влажностью воздуха (50…70%).

Максимально допустимый диаметр троса– 3,5 мм

Гарантии.

При соблюдении требований перечисленных в п.4, фирма-производитель гарантирует работоспособность изделия в течение пяти лет.

Дата продажи:

«______» ____________________ 20__ г.

М. П.

Рис 1.
