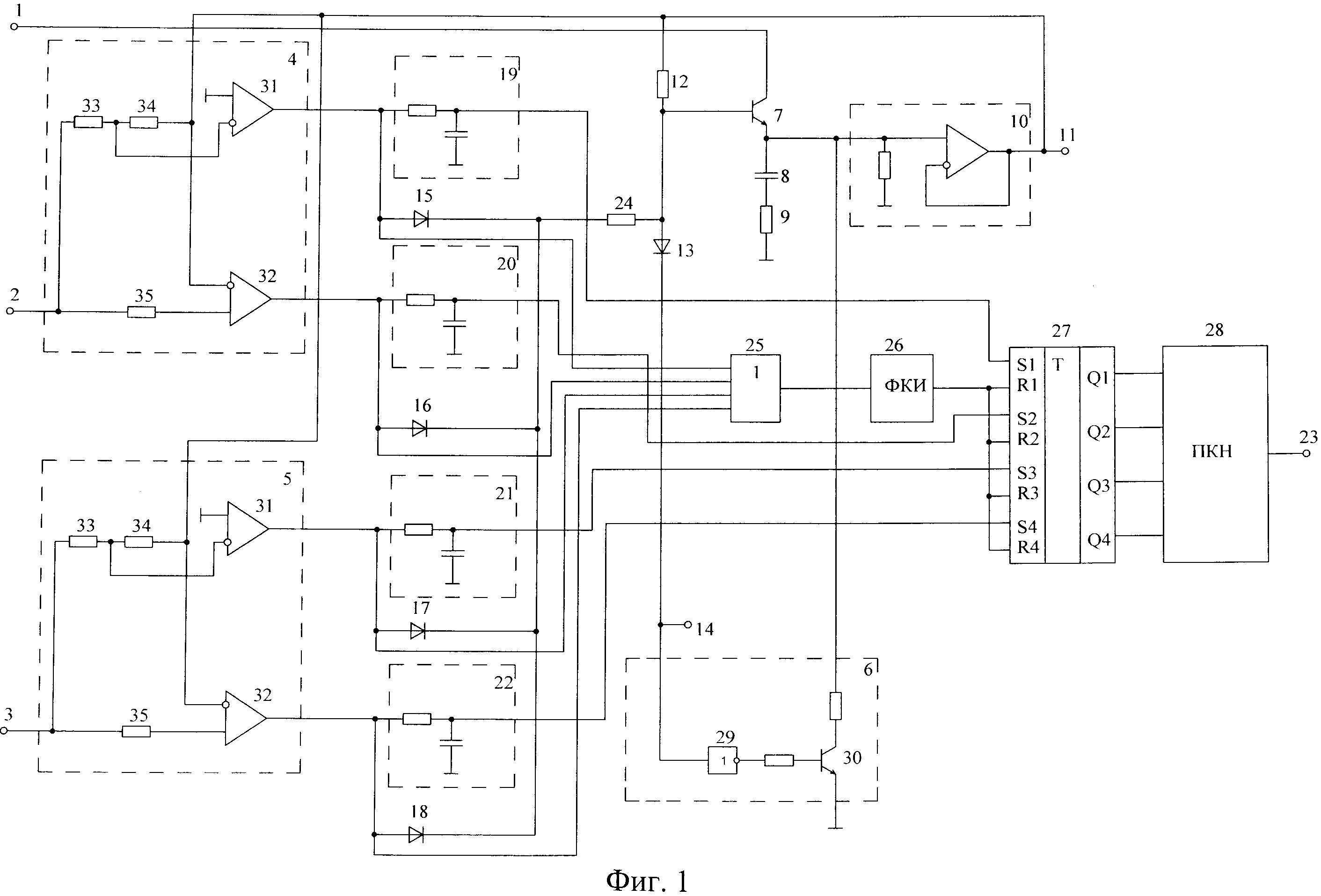

(54) ПИКОВЫЙ ДЕТЕКТОР (57) Реферат: Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и силовой техники для детектирования, а также для определения канала с экстремальным напряжением и его полярности. Техническим результатом заявленного изобретения выступает расширение функциональных возможностей, за счет изменения структуры схемы и введения дополнительных элементов происходит выделение не только максимального пикового значения из k входных каналов, но и полярности и номера канала с максимальной амплитудой. Технический результат достигается благодаря тому, что пиковый детектор содержит шину питания, две входные шины, два блока сравнения напряжений и сравнения токов, аналоговый ключ, n-p-n-транзистор, конденсатор, резистор, повторитель напряжения, первую выходную шину, второй резистор, первый диод, управляющий вход, четыре вторых диода, четыре схемы задержки импульса, вторую выходную шину, третий резистор, логический элемент ИЛИ, формирователь коротких импульсов, четыре RS-триггера, преобразователь кода в напряжение. 2 ил. Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и силовой техники для детектирования, а также для определения канала с экстремальным напряжением и его полярности. |
