Инструкция  WiFi счетчик электрической энергии

       При первоначальном включении необходимо задать датчику Имя и пароль Вашей  WiFi точки доступа, и задать  ip-адрес. Для перевода модуля в режим “Safe mode”  необходимо

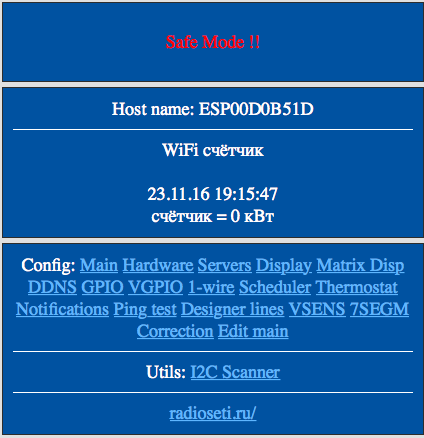

Подключить счетчик к сети 220в (1 и 3 контакты) В верхней части счетчика находится отверстие с расположенной за ней кнопкой «Safe mode» обозначенной наклейкой «Safe mode» аккуратно нажать кнопку три раза с интервалом не превышающим 1секунды. Счетчик перейдет в режим работы точки доступа. Осуществив поиск на планшетном компьютере или ноутбуке Вы увидите новую  WiFi сеть с названием «radioseti»  (некоторые мобильные устройства отображают сеть с запозданием). Однократное нажатие кнопки Safe mode произведет сброс устройства в режим клиента Подключитесь к  WiFi сети “radioseti” Зайдите по адресу http://192.168.4.1 увидите главную страницу устройства

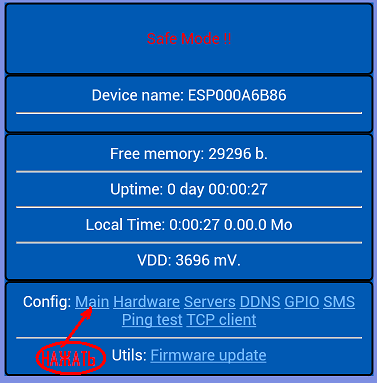

В строчке “CONFIG” – нажимаем «Main»

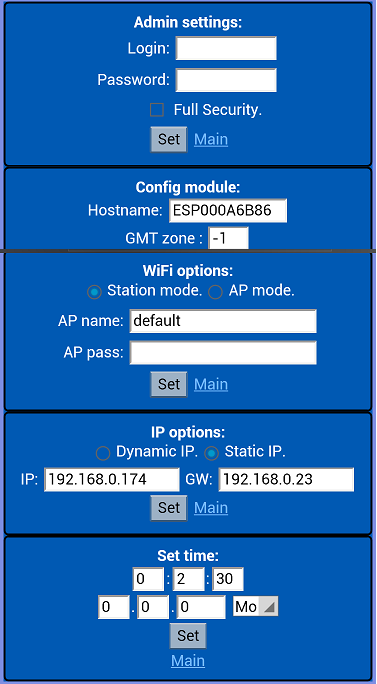

откроется страница конфигурации

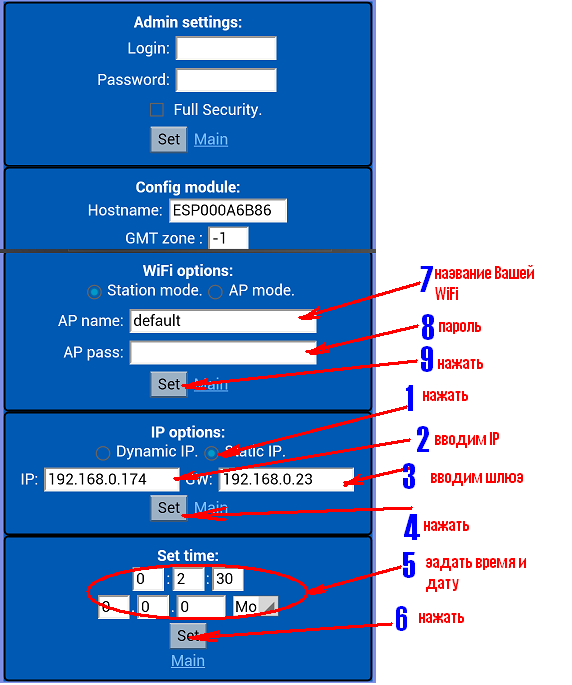

на этой странице зададим основные парамеры

после шага “9” модуль перезагрузится,

снова подключаемся по адресу http://192.168.4.1

заходим в меню “main” если было задано получение IP-адреса автоматически то увидим присвоенный адрес и шлюз! Счетчик готов к работе

можно перевести его в обычный режим клиетнта

для этого однократно нажимаем кнопку “Safe mode” или вкл/отключаем питание счетчика

при переходе по присвоенному адресу Вы снова увидите главную страницу но уже без надписи  «SAFE mode»

ПО счетчика имеет множество функций которые мы не описываем в данной инструкции, поскольку они в данном счетчике не используются их лучше не трогать  ☺

Для интеграции датчика в стороннее программное обеспечение существует команда

http://ip-adress/sensors

ответ

hostname:ESP00D0B51D;pcfcnt1:0;

где

hostname:ESP00D0B51D – индификатор счетчика

pcfcnt1:0 – “0” – текущие показания

Счетчик имеет некоторые особенности при первоначальном включении (или включении после подачи напряжения питания)


В счетчике установлен элемент питания SR2032 для сохранения показаний После подачи питания счетчик необходимо инициализировать послав команду (ip-адрес пишем свой)

http://ip-adress/i2cgo? adr=50&set=0020 - эту команду необходимо подавать каждый раз если у Вас выключалось питание модуля

если есть резервное питание или питание не выключалось то повторных вводов не требуется

Для установки счетчика в «0»

Подайте команду

http://ip-adress/i2cgo? adr=50&set=01000000

Емкость счетчика 10 000 000
