1. Документи, що не передбачені законодавством для учасників - фізичних осіб, у тому числі фізичних осіб - підприємців, не подаються ними у складі пропозиції процедури закупівлі.
2. Учасники процедури закупівлі - нерезиденти для виконання вимог щодо подання документів, передбачених додатком 1 документації процедури закупівлі подають у складі своєї пропозиції, документи, передбачені законодавством країн, де вони зареєстровані. Такі документи надаються разом із завіреним у встановленому порядку перекладом.
3. У разі, якщо Учасник має або залучає кредити, позики, поворотну фінансову допомогу у розмірі, що 3,5 разів перевищує суму його власного капіталу, Учасник надає інформацію про таку особу в довільній формі з її ідентифікаційними даними.
4. Кваліфікаційні документи Учасник завіряє підписом керівника або уповноваженою особою та бажано, але не обов’язково, печаткою підприємства

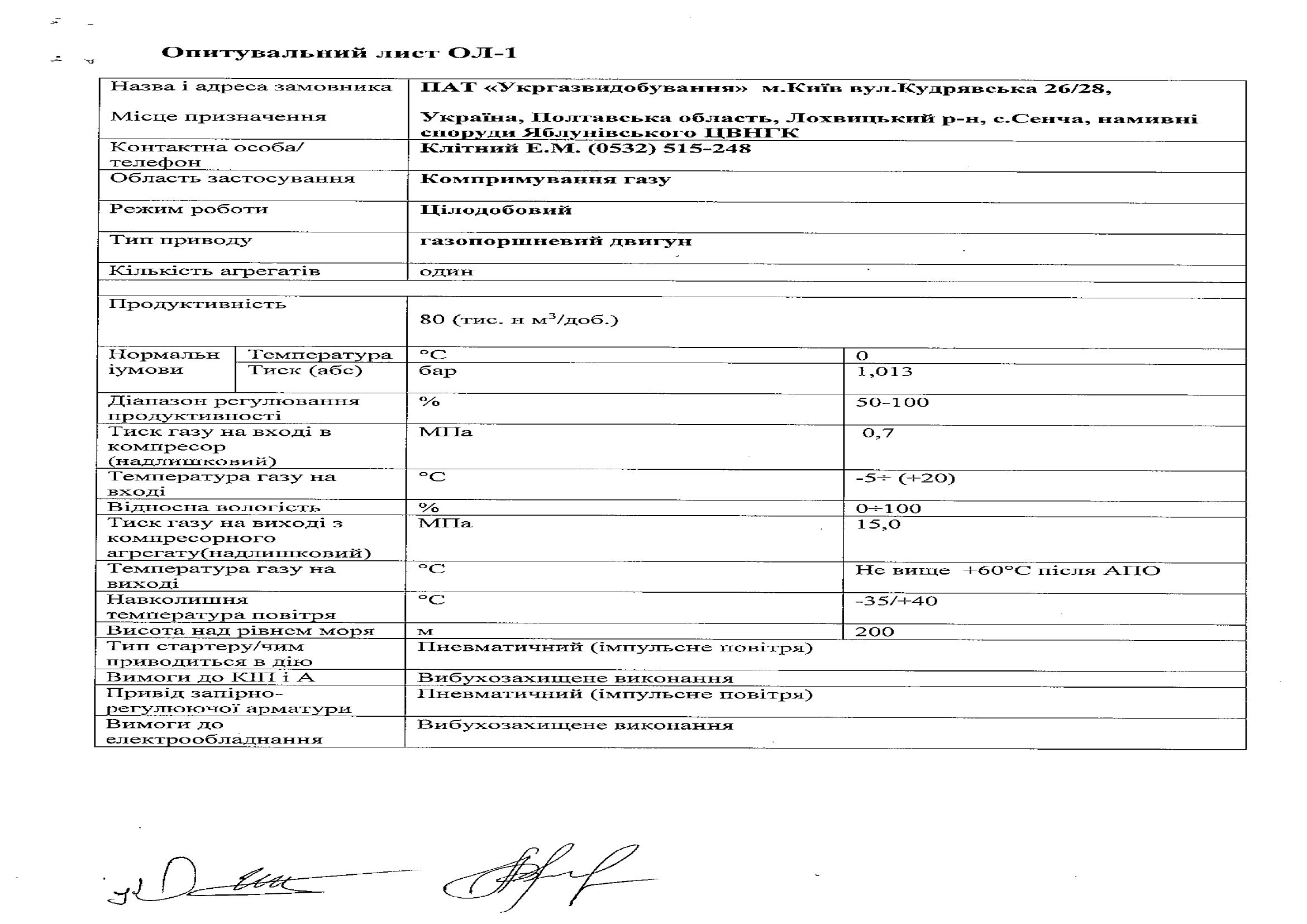

ТЕХНІЧНІ ВИМОГИ І ЯКІСНІ ХАРАКТЕРИСТИКИ ТА ОСНОВНІ УМОВИ, ЯКІ БУДУТЬ ВКЛЮЧЕНІ ДО ДОГОВОРУ ПРО ЗАКУПІВЛЮ
* - Учасник зазначає назву товару (продукції) ту що зазначена в сертифікаті якості або паспорті на предмет закупівлі
1
| Місце розміщення
| На території намивних споруд Яблунівського НГКР
|
2
| Тип приводу
| Газопоршневий двигун
|
3
| Паливний газ
| Відповідає газу, що компримується
|
4
| Стартерний пристрій
| Пневматичний
|
5
| Привід запірно-регулюючої арматури
| Пневматичний
|
6
| Температура газу на виході з компресорної установки, °С не вище
| Не вище +60°C після АПО
|
7
| Умови експлуатації:
Температура навколишнього середовища, мін/макс. °С
| -35/+40
|
8
| Основне обладнання
| Вхідний фільтр грубої очистки газу з давачем перепаду тиску, не менше PN 6,3 МПа; Автоматичний клапан-відсікач на вході компресорної установки з можливістю ручного керування, не менше PN 6,3 МПа; Автоматичний регулюючий клапан «після себе» на вході компресорної установки, не менше PN 6,3 МПа; Ручний клапан на вході в компресор для повільного заповнення, не менше PN 6,3 МПа; Вхідний (не менше PN 6,3 МПа), міжступеневий та вихідний сепаратори газу з автоматичним та ручним скидом рідини та засобами КВПіА; Автоматичний клапан-відсікач з ручним байпасним клапаном для скидання газу на факел з компресорної установки; Трубопровід перепуску газу з виходу на вхід в компресорну установку з захистом від перевищення тиску та автоматичним клапаном-регулятором та ручним байпасним клапаном; Автоматичний регулюючий клапан« до себе» на виході компресорної установки; Автоматичний клапан-відсікач на виході компресорної установки з можливістю ручного керування; Зворотний клапан на виході компресорної установки; Апарат повітряного охолодження (газу і технологічних рідин) з електроприводом та всіма необхідними трубопроводами; Теплообмінник «газ-газ» на вході в КУ перед автоматичним регулюючим клапаном «після себе» для підігріву вхідного потоку газу вихідним потокм газу з лініїнагнітання. Передбачити байпас теплообмінника; Систему підготовки паливного газу (регулятори, сепаратор, захист від перевищення тиску та забезпечення роботи при низьких температурах. Відбір паливного газу здійснити в межах компресорної установки, передбачивши вхідний регулятор тиску не менше PN 6,3 МПа); Вхідний фільтр грубої очистки паливного газу з давачем перепаду тиску.
|
9
| Додаткові вимоги
| Передпускова система підігріву технологічних рідин системи змащення та охолодження компресора та двигуна, циркуляційна система підігріву з автоматичним сигналом включення/виключення, вибухозахищеного виконання; Захист обладнання від перевищення тиску; Система підігріву з термоізоляцією вхідних та вихідних автоматичних регулюючих клапанів і автоматичних клапанів-відсікачів, рідинних секцій сепараторів газу, автоматичного байпасного клапану, дренажних трубопроводів, ліній подачі масла, картера, маслобаків, імпульсних ліній; На вхідних/вихідних трубопроводах передбачити фланцеві з’єднання (до комплекту поставки включити відповідні фланці з ущільненням та кріпленням, розміри та матеріал відповідних фланців погодити із Замовником); Все електрообладнання повинно бути у вибухозахищеному виконанні з відповідними сертифікатами, діючими в Україні; Демпферні ємності на вході та виході компресорних циліндрів; Регулятори продуктивності на компресорних циліндрах; Компоновка і розташування трубопроводів повинні забезпечувати вільний доступ до агрегатів, обладнання та приладів/засобів КВПіА; 100% рентгенографія трубопроводів і сепараторів; Вивід ручного та автоматичного дренажу з кожного сепаратора об’єднати в один трубопровід (з робочим тиском не менше ніж в трубопроводі нагнітання КУ) та вивести на край рами; Витратні маслобаки для двигуна і компресора з нагрівачами, оглядовим склом, системою контролю підігріву, вибухозахищеного виконання Комплект спеціального інструменту для привода і компресора; Мастило і охолоджуючу рідину на період пусконалагоджувальних робіт; Запасні частини (ЗІП) для пусконалагоджувальних робіт та на два роки роботи компресорної установки; в технічній тендерній документації надати перелік запасних частин; Шеф-монтажні, пусконалагоджувальні роботи та навчання обслуговуючого персоналу включити в вартість компресорної установки; Заводські випробування компресора згідно програми погодженої Замовником; Компресорна установка повинна мати дозвіл на застосування обладнання в Україні; Уся документація повинна бути українською або російською мовою, в т. ч. паспорти на ГПА, посудини, що працюють під тиском, запобіжні клапани, запірну та регулюючу арматуру а також каталоги запасних частин; Компресорний агрегат повинен відповідати основним вимогам АРІ 618 та/або ISO 13631; Висновки та інші документи які необхідні для отримання дозволу на експлуатацію обладнання.
|
10
| Система керування (автоматизації)
| - Система автоматичного керування компресорною установкою (САК КУ) на базі промислового контролера з комплектом приладів КВПіА.
- САК КУ повинна мати можливість моніторингу і управління локально і дистанційно. Для локальної індикації, контролю та керування КУ передбачити панель індикації (екран не менше 9", розподільна здатність не менше 640x480). Для дистанційної передачі даних використовувати відкриті промислові протоколи (Modbus, PROFIBUS та інші), передбачити можливість підключення до САК КУ про протоколу TCP/IP.
- САК КУ має вести архів подій роботи компресора (основні параметри роботи, що попереджають аварійні події). Всі контрольно вимірювальні прилади і блок автоматики КУ повинні бути у вибухозахищеному виконанні (Exd) з температурним діапазоном навколишнього середовища -40 ... + 50 °С, з відповідними сертифікатами.
- Обов’язкове надання Замовнику повної карти параметрів контролера САК КУ.
- Для вимірювання тиску, різниці тиску передбачити перетворювачі Emerson, Honeywell, Yokogawa або еквівалент, що відповідають технічним вимогам:
- Похибка вимірювання не гірше 0,2%;
- Вихідний сигнал петля постійного струму 4-20мА/HART;
- Стійкість до агресивних середовищ: матеріал мембрани нержавіюча сталь 316L чи краще;
- Стійкість до атмосферних впливів: температура середовища від
-40°С до +60°С чи краще;
- Для вимірювання температури передбачити перетворювачі Emerson, Honeywell, Yokogawa або еквівалент з вихідним сигналом 4-20 мА (HART);
- Технічні манометри з класом точності не гірше 1,5 (виробник WIKA, Manotherm або еквівалент);
- Передбачити підігрів обладнання КВПіА у місцях, де це необхідно;
- Додаткове (резервне) джерело живлення шафи керування ГПА на випадок аварійного відключення електроенергії, тривалістю дії не менше 60 хв.
|
11
| Інші вимоги
| В строк 4-6 тижнів після підписання договору надати технічну документацію і креслення на компресорну установку українською або російською мовою, а саме: Технологічна частина: технологічна схема КУ, специфікація обладнання, опис технологічної схеми. габаритні розміри КУ (довжина, ширина, висота); креслення КУ з основними розмірами та позначеними точками які необхідно підключити до мереж намивних споруд. Для точок підключення вказати їх координати в просторі, назву, їх PN, DN. паливна система (витрата, тиск і температура газу); стартерна система (тип приводу, у випадку пневмо - чи газового приводу стартера - витрата, тиск і температура); імпульсний газ (повітря) (витрата, тиск, температура точки роси); система змащування КУ (тип, марку і об’єм мастила, незворотні втрати); система охолодження КУ (тип, марку і об’єм охолоджувальної рідини). надати перелік обладнання, арматури, трубопроводів і матеріалів які входять в комплект поставки КУ. Автоматизація технологічного процесу: схема автоматизації КУ, схеми з’єднань зовнішніх проводок, плани розміщення засобів автоматизації (клемні коробки) в КУ; опис системи автоматики безпеки КУ (контроль, блокування, захист); перелік приладів автоматизації (укрупнено по групах приладів); загальний вид шафи керування та її габаритні розміри; рекомендації до розміщення шафи керування (зовнішня установка або спеціальне приміщення) та відстані її від польового обладнання; рекомендації щодо застосування кабельної продукції для сполучення шафи керування КУ та АРМ. Електропостачання: перелік споживачів електричної енергії з вказанням їх місця розташування та параметрів живлення (напруга, потужність); схеми з’єднань зовнішніх проводок, плани розміщення клемних коробок; рекомендації щодо застосування кабельної продукції для сполучення клемних коробок та шафи керування, силового обладнання та шафи силового обладнання, шафи керування та АРМ; інформація щодо заземлення обладнання КУ. Будівельна частина: інформація щодо опорних конструкцій трубопроводів та кабельних проводок, а також фундаментів обладнання КУ; габаритні розміри рами, вказати кріплення рами КУ до фундаменту (закладні конструкції, анкерні болти ), вказати їх кількість, координати в просторі, діаметр (в разі необхідності); інформація щодо кріплення вихлопної труби КУ; маса комплектної компресорної установки; динамічні навантаження на фундамент КУ; інформація або вимоги щодо площадок обслуговування, огородження, спеціальних конструкцій та інші додаткові вимоги. Оцінка впливу на навколишнє середовище ОВНС: концентрації забруднюючих речовин у димових газах КУ; рівні звукової потужності (дБ) в октавах з середньогеометричними частотами від двигуна (приводу) КУ; потужність двигуна (приводу) КУ; габаритні розміри вихлопної труби; температура продуктів згорання на зрізі вихлопної труби; обладнання повинно мати дозвільні документи на експлуатацію в Україні; паспорти на газоперекачувальний агрегат (ГПА), посудини, що працюють під тиском і запобіжні клапани (російською або українською мовою).
|
