Первый этап “Сбор исходных данных”, подразумевает сбор необходимых входных данных для работы в системе АСОНИКА-К-РЭС:

1. Интенсивности отказов компонентов во всех режимах работы

2. Описание структуры резервирования и реконфигурации

3. Критерии отказа

4. Описание функционирования

Второй этап «Создание модели БИВК», на этом этапе оператор создает модель ЭС, стараясь придерживаться следующей методики:

1. Объявления законов распределения (distribution).

2. Объявления элементарных компонентов.

3. Объявления составных компонентов.

4. Функции вычисляющие состояние составных компонентов.

5. События (switch_event).

Третий этап «Верификация модели», проверка подлинности и соответствия формальной модели описанию функционирования модели.

Четвертый этап «Расчет надежности», установка необходимых параметров и непосредственно эксперименты по расчету надежности.

Пятый этап «Анализ результатов моделирования», на основе полученных данных, построение графиков вероятности  и  безотказной работы.

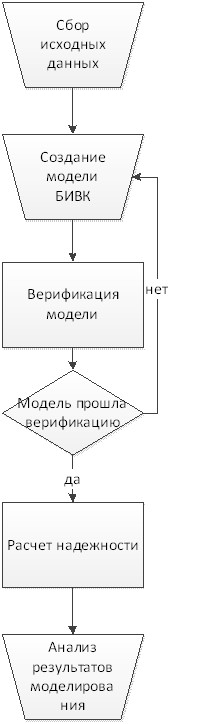

Рис. 3.2. Методика создания формальной модели при помощи АСОНИКА-К-РЭС

ЗАКЛЮЧЕНИЕ

В результате проведенного дипломного проектирования были изучены и описаны системы реконфигурации БИВК. Были рассмотрены различные методы оценки показателей безотказности, проведен обзор программного обеспечения имитационного моделирования. Изучено программное средство имитационного моделирования АСОНИКА-К-РЭС. При помощи которого в результате дипломного проектирования стала модель ЭС с реконфигурируемой структурой. А так же расчет надежности по созданной модели.

В ходе работы был применен новый метод расчета показателей надежности реконфигурируемой электронной аппаратуры. Метод основан на специализированном языке описания отказов используемый в программном средстве АСОНИКА-К-РЭС, который позволяет создать модель ЭС и провести эксперименты по расчету показателей надежности.

В данном дипломном проектировании было продемонстрировано создание модели расчета надежности бортового интегрированного вычислительного комплекса. Тем самым можно заключить о достижении поставленной в проектировании цели.

ОХРАНА ТРУДА ЭЛЕКТРОБЕЗОПАСНОСТЬ

Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Электробезопасность должна обеспечиваться:

конструкцией электроустановок; техническими способами и средствами защиты; организационными и техническими мероприятиями. Электроустановки и их части должны быть выполнены таким образом, чтобы работающие не подвергались опасным и вредным воздействиям электрического тока и электромагнитных полей, и соответствовать требованиям электробезопасности. ГОСТ 12.1.019-96 (2001)

Проходя через тело человека, электрический ток оказывает следующие воздействия:

Термическое — нагрев тканей и биологической среды; Электролитическое — разложение крови и плазмы; Биологическое — способность тока возбуждать и раздражать живые ткани организма; Механическое — возникает опасность механического травмирования в результате судорожного сокращения мышц.

Электрический ток, воздействуя на человека, приводит к травмам:

Общие травмы:

1 степень - судорожное сокращение мышц, без потери сознания; 2 степень - судорожное сокращение мышц, с потерей сознания; 3 степень - потеря сознания с нарушением работы органов дыхания и кровообращения; 4 степень – остановка сердца и состояние клинической смерти.

Местные травмы:

Электрические ожоги; Электрический шок; Электроавтольмия.

Тяжесть поражения электрическим током зависит от:

Величины тока. Времени протекания. Пути протекания. Рода и частоты тока. Сопротивления человека. Окружающей среды. Состояния человека. Пола и возраста человека.

Наиболее опасным является переменный ток 20 - 100Гц. Так как компьютер питается от сети переменного тока частотой 50Гц, то этот ток является опасным для человека.

ОБЕСПЕЧЕНИЕ ЭЛЕКТРОБЕЗОПАСНОСТИ ТЕХНИЧЕСКИМИСПОСОБАМИ И СРЕДСТВАМИ

Для обеспечения защиты от случайного прикосновения к токоведущим частям необходимо применять следующие способы и средства:

защитные оболочки; защитные ограждения (временные или стационарные); безопасное расположение токоведущих частей; изоляцию токоведущих частей (рабочую, дополнительную, усиленную, двойную); изоляцию рабочего места; малое напряжение; защитное отключение; предупредительная сигнализация, блокировка, знаки безопасности.

Для обеспечения защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, применяют следующие способы:

защитное заземление; зануление; выравнивание потенциала; систему защитных проводов; защитное отключение; изоляцию нетоковедущих частей; электрическое разделение сети; малое напряжение; контроль изоляции; компенсацию токов замыкания на землю; средства индивидуальной защиты.

Технические способы и средства применяют раздельно или в сочетании друг с другом так, чтобы обеспечивалась оптимальная защита. Требования к техническим способам и средствам защиты должны быть установлены в стандартах и технических условиях.

Для защиты от поражения электрическим током используется зануление - преднамеренное электрическое соединение с нулевым защитным проводником металлических токоведущих проводников, которые могут оказаться под напряжением (Рис.1).

Зануление применяется в трехфазных сетях с глухо заземленной нейтралью, в установках до 1000В и является основным средством обеспечения электробезопасности.

Принцип защиты пользователей при занулении заключается в отключении сети за счет тока короткого замыкания, который вызывает отключение ПЭВМ от сети.

Типовая конфигурация компьютеризированного рабочего места:

ПК на основе процессора Intel Core 2 Duo c необходимым набором устройств ввода-вывода и хранения информации (ZIP-drive, CD/DVD-RW,  Floppy “3.5”);

Лазерный принтер Samsungscx-3200;

цветной монитор BenQGL2250 “21” (TCO''03):

разрешение по горизонтали (max) - 1920 пикселей; разрешение по вертикали (max) - 1080 пикселей; частота кадровой развертки при максимальном разрешении - 60 Гц;

Из рис. 1 видно, что для схемы зануления необходимо наличие глухого заземления нейтрали обмоток источника тока и повторного заземления нулевого защитного проводника. Заземление нейтрали обмоток источника тока, питающего сеть, предназначено для снижения напряжения занулённых корпусов (а следовательно, нулевого защитного проводника) относительно земли до безопасного значения при замыкании фазы на землю. Повторное заземление нулевого защитного проводника практически не влияет на отключающую способность схемы зануления и в этом смысле без него можно обойтись. Однако при отсутствии повторного заземления нулевого защитного проводника возникает опасность для людей, прикасающихся к занулённому оборудованию в период, пока существует замыкание фазы на корпус. Это связано с тем, что напряжение относительно земли участка нулевого защитного проводника за местом обрыва и всех присоединённых к нему корпусов исправного электрооборудования окажется близким по значению фазному напряжению сети. Это напряжение будет существовать длительно, поскольку повреждённая установка автоматически не отключится, и её трудно обнаружить среди исправных установок, чтобы отключить вручную.[6]

РАСЧЕТ ЗАЩИТНОГО ЗАНУЛЕНИЯ НА РАБОЧЕМ МЕСТЕ

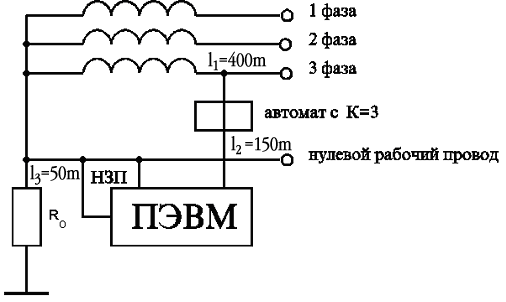

Рис 2.: Схема защитного зануления

(1), где:

- ток короткого замыкания [А];

Uф - фазовое напряжение [B];

rm - сопротивление катушек трансформатора [Ом];

rнзп - сопротивление нулевого защитного проводника [Ом].

По заданным параметрам определим возможный Jк. з.

Uф = 220 В

rm =0,350 Ом (по паспорту )

  (2), где:

- удельное сопротивление материала проводника[(Ом*мм)чм];

l - длина проводника [м];

s –поперечное сечение проводника [мм2].

Р медь= 0,0175 Ом*м

=425 м ; =155 м ; =45 м

; 7,218 Ом
