Охранная сигнализация Mega SX-OEM-W

Охранная сигнализация Mega SX-OEM-W

Монтаж сигнализации и подключение датчиков различного назначения

Установка SIM карты в блок сигнализации

Для работы сигнализации используется SIM карта любого сотового оператора связи.

Внимание!
Обязательно отмените запрос PIN кода. SIM-карта устанавливается в держатель, расположенный на плате блока сигнализации.

Для доступа к держателю необходимо:

отвернуть винты крепления	снять верхнюю часть

Монтаж датчиков и исполнительных устройств из комплекта поставки (модель Mega SX-OEM-W)

Подключение производится в соответствии со схемой (рис 2).и обеспечивает работу сигнализации по предустановленному профилю

Охранные датчики и электронные ключи из комплекта поставки уже запрограммированы и не требуют дополнительной настройки.

Рис. 2 (нажмите чтобы увеличить)

№	Цвет провода	Назначение	№	Цвет провода	Назначение
1	черный	корпус	11	красный	Питание +12V
2	пусто	12	розовый	Резервное питание
3	синий	ШС 1	13	оранжевый	Вых 1
4	синий	ШС 2	14	оранжевый	Вых 2
5	синий	ШС 3	15	оранжевый	Вых 3
6	синий	ШС 4	16	оранжевый	Вых 4
7	синий	ШС 5	17	оранжевый	Вых 5
8	синий	ШС 6	18	оранжевый	Вых 6
9	коричневый	Считыватель	19	белый	Выход на датчики +12V
10	черный	Динамик (аудио выход - )	20	зеленый	Динамик (аудио выход +)

Монтаж датчиков и исполнительных устройств (модели Mega SX LW и Mega SX LRW)

Подключение ИКД движения (модель Астра-9)

Принцип действия датчика основан на регистрации изменений потока теплового излучения, возникающих при пересечении чувствительных зон. Светодиод, располагаемый под крышкой корпуса датчика, сигнализирует о его срабатывании. Датчик, подключаемый к выходу №1 (3 контакт монтажного жгута) имеет задержку срабатывания 30 сек. Рекомендуется этот датчик устанавливать рядом с входом в помещение.

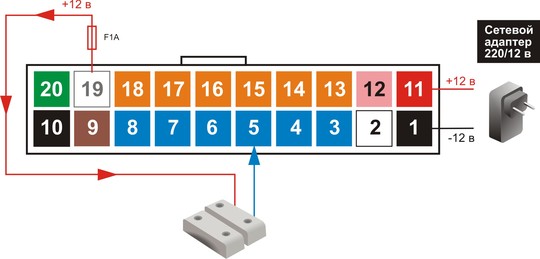

Подключение МКД размыкания (модель ИО 102-16/2)

Датчик устанавливается на поверхность двери или окна и срабатывает при размыкании (открытии)

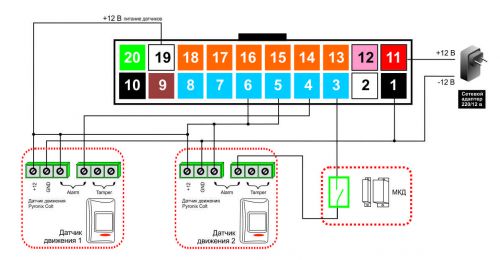

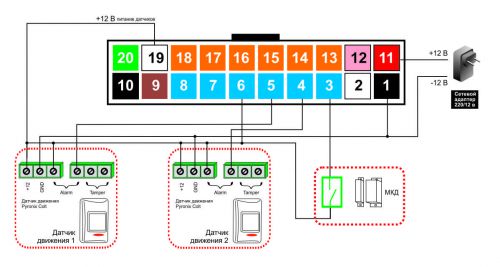

Подключение ИКД движения Pyronix (модель Colt)

Вариант 1. Подключение каждого датчика к своему входу

Вариант 2. Подключение ИК и МКД датчиков к одному входу. Используется при дублировании охраны входа в помещение.

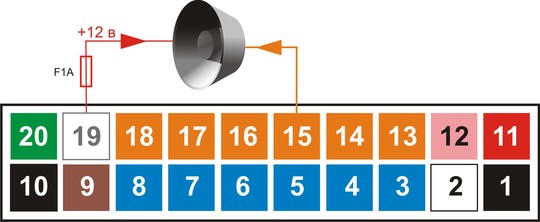

Подключение звукового оповещателя (модель Маяк-12-3М)

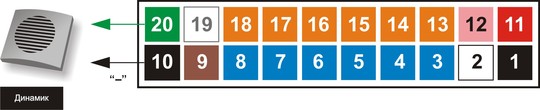

Подключение устройства громкой связи (динамика)

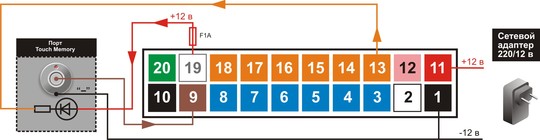

Подключение считывателя электронных ключей Touch memory

Считыватель ТМ лучше всего размещать непосредственно у входа в помещение.

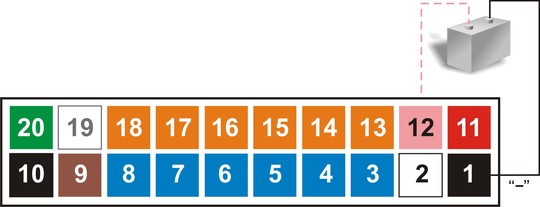

Подключение источника резервного питания

Для обеспечения работоспособности сигнализации при пропадании напряжения питания, рекомендуется применять резервный свинцовый или кислотный аккумулятор емкостью 7А/ч, обеспечивающий подачу напряжения 12-15 В.

Подключение резервной мощной сирены (ревуна)

Для шокового пресечения попытки проникновения на охраняемый объект, в качестве дополнительной сирены можно использовать мощный рупор (ревун), включаемый только по команде пользователя.

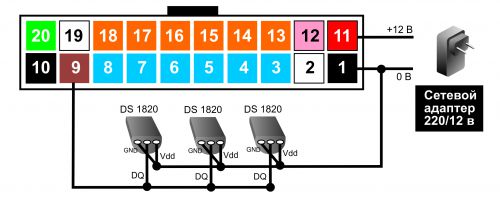

Подключение цифрового термометра (модель DS18S20)

(допускается последовательное. одновременное подключение до 3-х шт.)

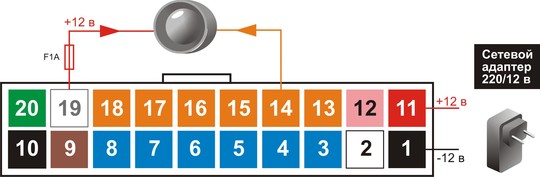

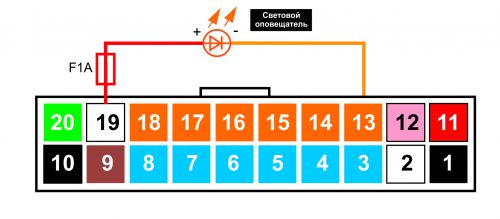

Подключение светового индикатора режима охраны

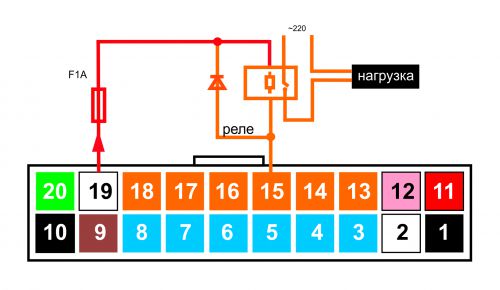

Подключение реле управления нагрузкой по выходу

Подключение извещателя пожарного, дымового (модель ИП 212-141)

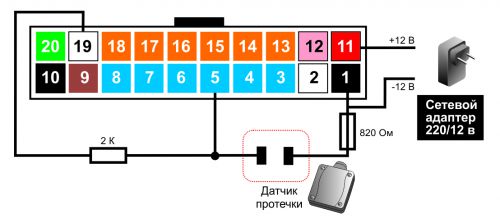

Подключение извещателя утечки воды (модель Астра-361)
