Описание изобретения к патенту



РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2508588

(13)

C1

(51) МПК

H02H11/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

(21), (22) Заявка: 2012132999/07, 01.08.2012

(24) Дата начала отсчета срока действия патента:
01.08.2012

Приоритет(ы):

(22) Дата подачи заявки: 01.08.2012

(45) Опубликовано: 27.02.2014

(56) Список документов, цитированных в отчете о
поиске: RU 2007008 C1, 30.01.1994. US 6034447 A1, 1702480 A1, 30.12.1991.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО БЛОКИРОВКИ ЦЕПИ ПИТАНИЯ, ВСТРАИВАЕМОЙ В ОБОРУДОВАНИЕ

(57) Реферат:

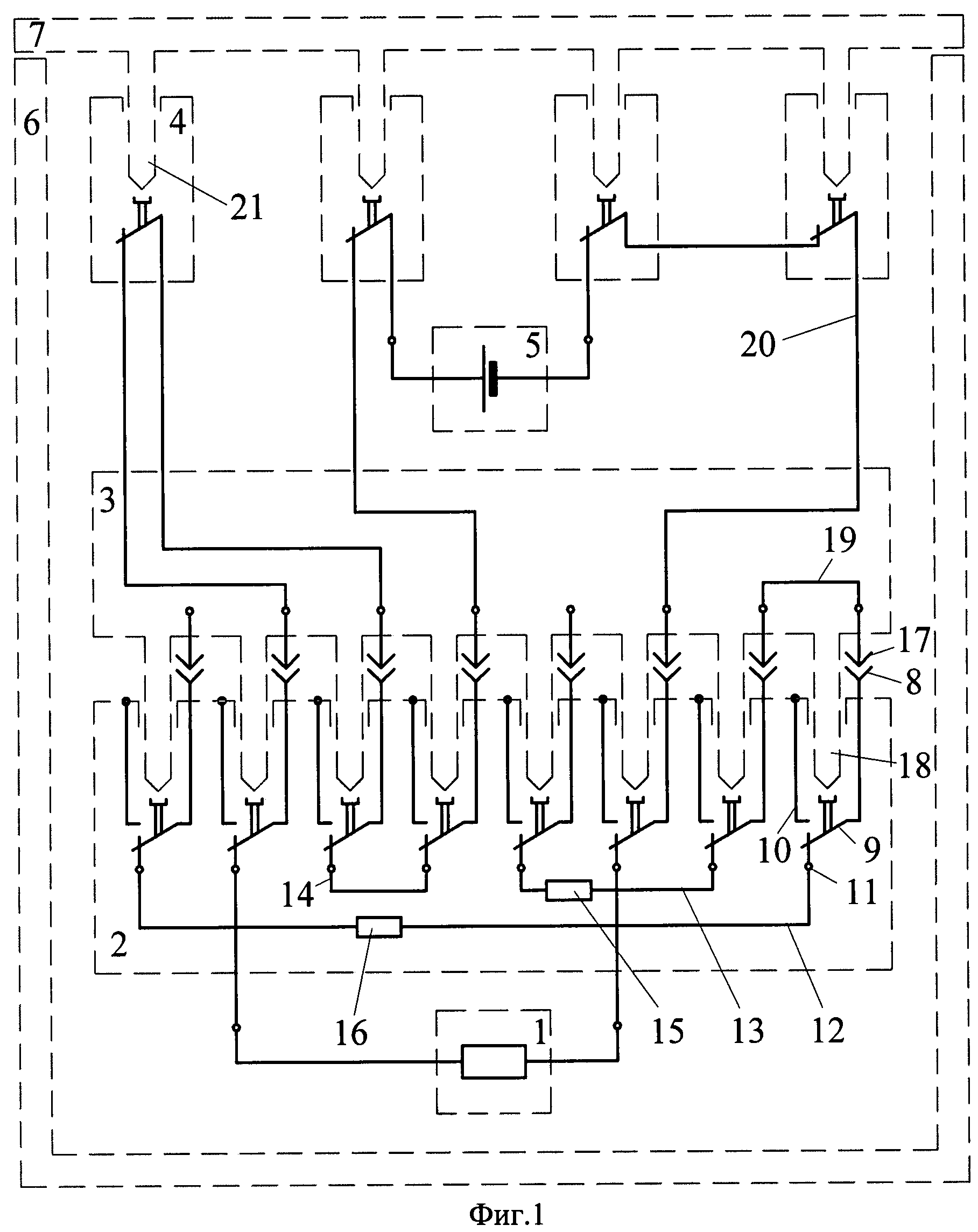

Устройство блокировки цепи питания, встраиваемой в оборудование, относится к электротехнике и может быть использовано в схемах автоматической защиты электрических линий, встраиваемых в стойки, каркасы, корпусы и т. д. технических систем, оборудования и срабатывающих в случае недопустимых отклонений от нормальных рабочих режимов, в частности для предотвращения возможности включения в случае, если в результате этого включения могут возникнуть нежелательные электрические режимы или опасные последствия для обслуживающего персонала. Устройство содержит схему отключения цепи питания с коммутирующим элементом и разъемом, контакты которого соединены перемычками, при этом схема отключения выполнена без разрыва в виде дополнительного контура цепи питания, при этом коммутирующий элемент имеет силовую связь с отстыковываемой частью оборудования, обеспечивая разрыв цепи питания при отстыковке его частей друг от друга, причем разъем дополнительно снабжен контактами-имитаторами, выполненными на обеих ответных частях разъема и соединенными перемычками, имитирующими участки цепи питания. Техническим результатом заявляемого изобретения является расширение возможности и области применения путем повышения надежности блокировки и, тем самым, уровня защищенности цепи питания оборудования. 2 з. п. ф-лы, 1 ил.

Изобретение относится к электротехнике и может быть использовано в схемах автоматической защиты электрических линий, встраиваемых в стойки, каркасы, корпуса и т. д. технических систем, оборудования и т. п.и срабатывающих в случае недопустимых отклонений от нормальных рабочих режимов, в частности для предотвращения возможности включения в случае, если в результате этого включения могут возникнуть нежелательные электрические режимы или опасные последствия для обслуживающего персонала.
