Индивидуальный тепловой пункт (ИТП) столовой КузГТУ
Индивидуальный тепловой пункт (ИТП) столовой КузГТУ
Разработанные мероприятия снижения теплозатрат в КузГТУ совпадают с целевыми программами Правительства, Минобрнауки РФ, Администрации Кемеровской области.
В текущем 2013 году из намеченного плана преступили к выполнению энергосберегающих технологий.

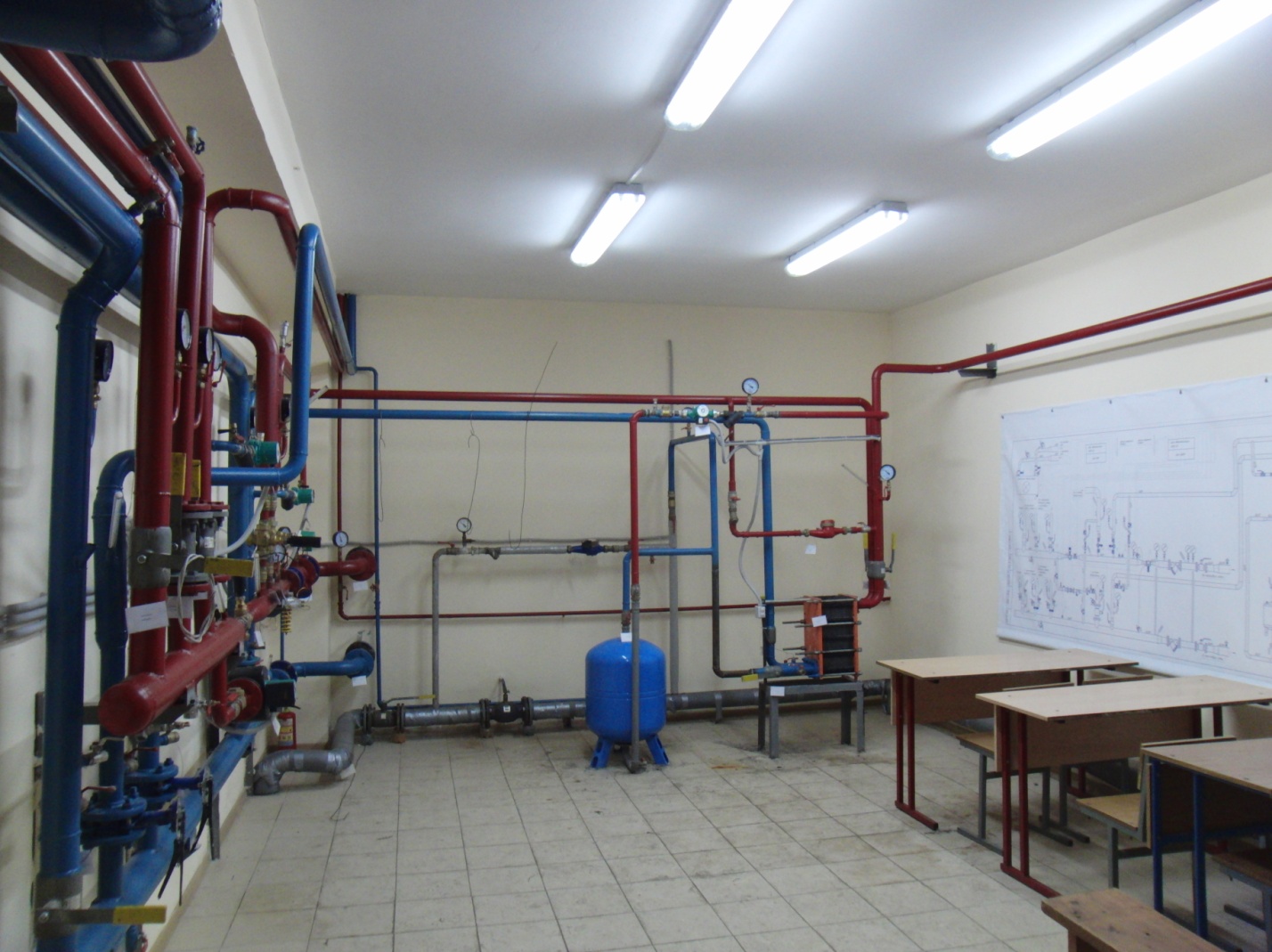

Для исследования эффективности от внедрения ИТП проведена реконструкция теплового пункта с современным оборудованием в корпусе столовой КузГТУ.

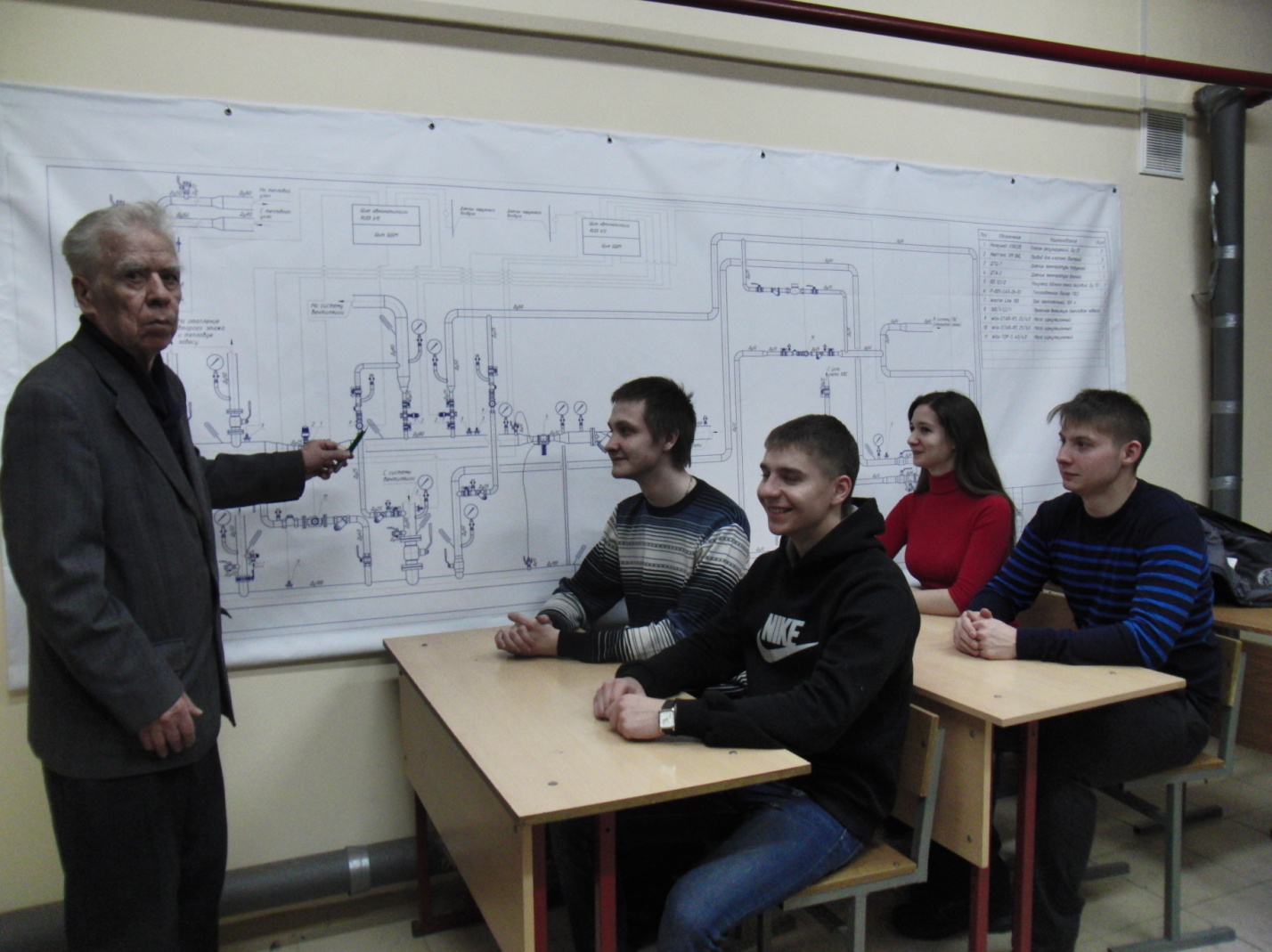

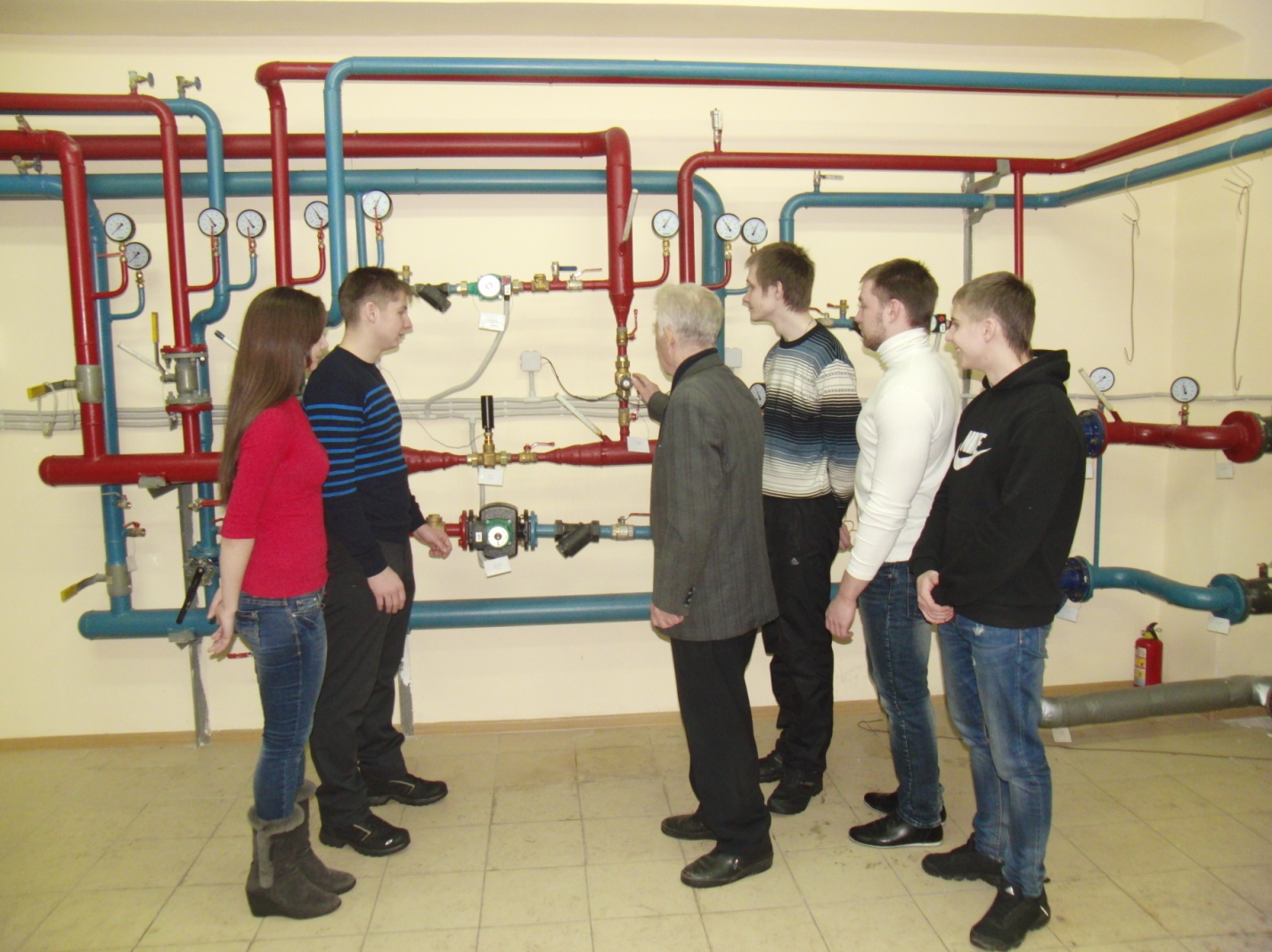

ИТП одновременно используется в образовательном процессе как лаборатория кафедры теплоэнергетики. Тепловой узел превратили в прекрасную лабораторию, где студенты проводят лабораторный практикум под руководством высококвалифицированных преподавателей.

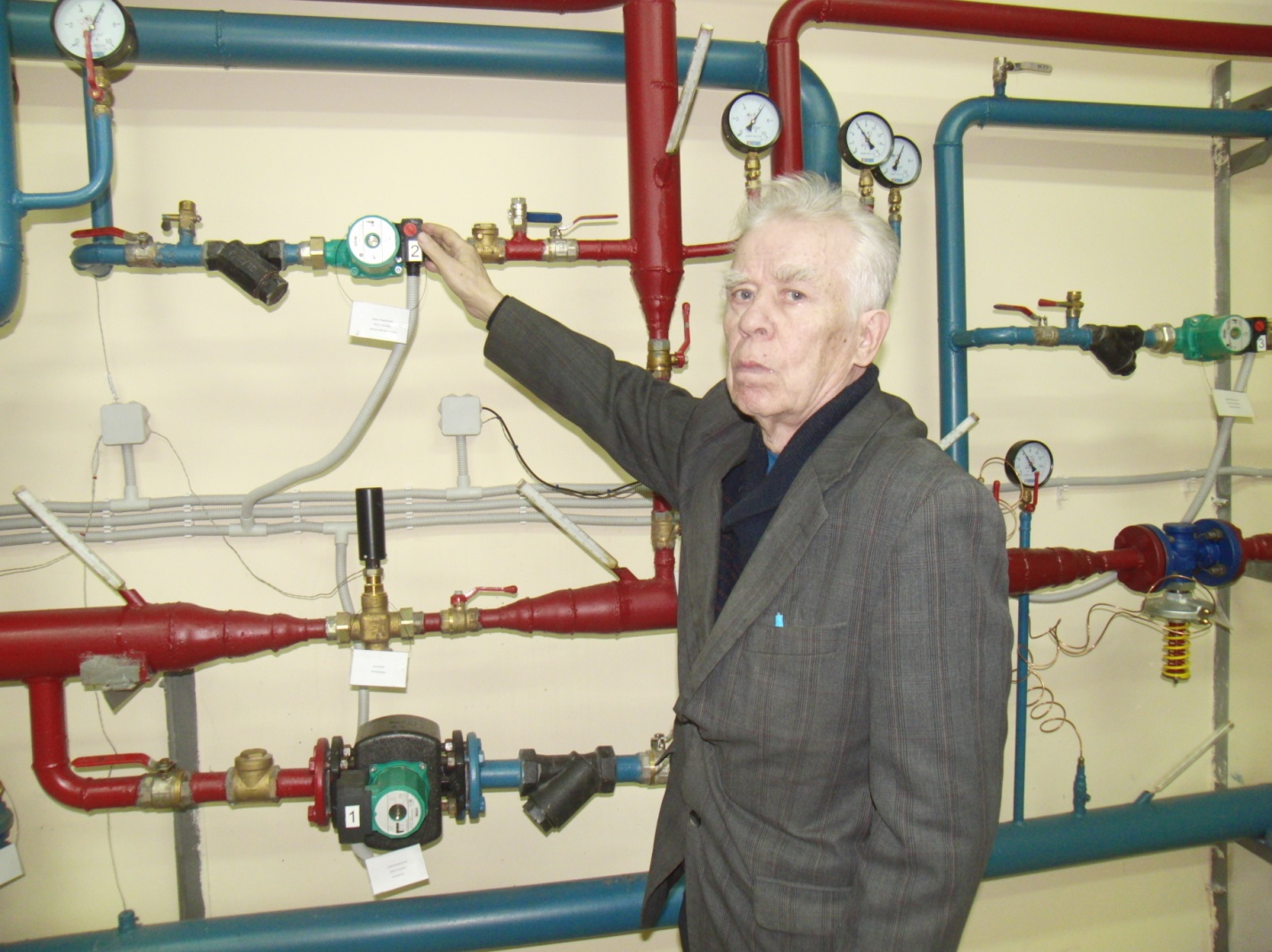

Современное оборудование узла, такие как электронные регуляторы температуры серии ECL, регулирующие клапаны с электроприводами, гидравлические регуляторы температуры, составные регуляторы серии AFP/VFG2, AFPQ4/VFQ2 и AFPQ/VFQ2; пластинчатый теплообменник, который был рассчитан при помощи расчетной программы Danfoss НЕХ, бак-аккумулятор позволяют выполнять следующие задачи:
- поддерживать постоянные перепады давлений теплоносителя на исполнительных механизмах регулирующих устройств систем теплопотребления;
- обеспечивать давление теплоносителя в трубопроводах в пределах, допустимых для элементов систем и самого теплового пункта;
- гарантировать заполнение систем теплоносителем и защищать их от опорожнения;
- обеспечивать «невскипание» перегретого теплоносителя в верхних точках систем теплопотребления;
- при необходимости ограничивать предельный расход теплоносителя;
- осуществлять автоматическую гидравлическую балансировку тепловых сетей.
Что представляет собой столовая: это двухэтажное панельное здание, объемом 12894 м3 и 2905 м2 подключенное к тепловым сетям города Кемерово.

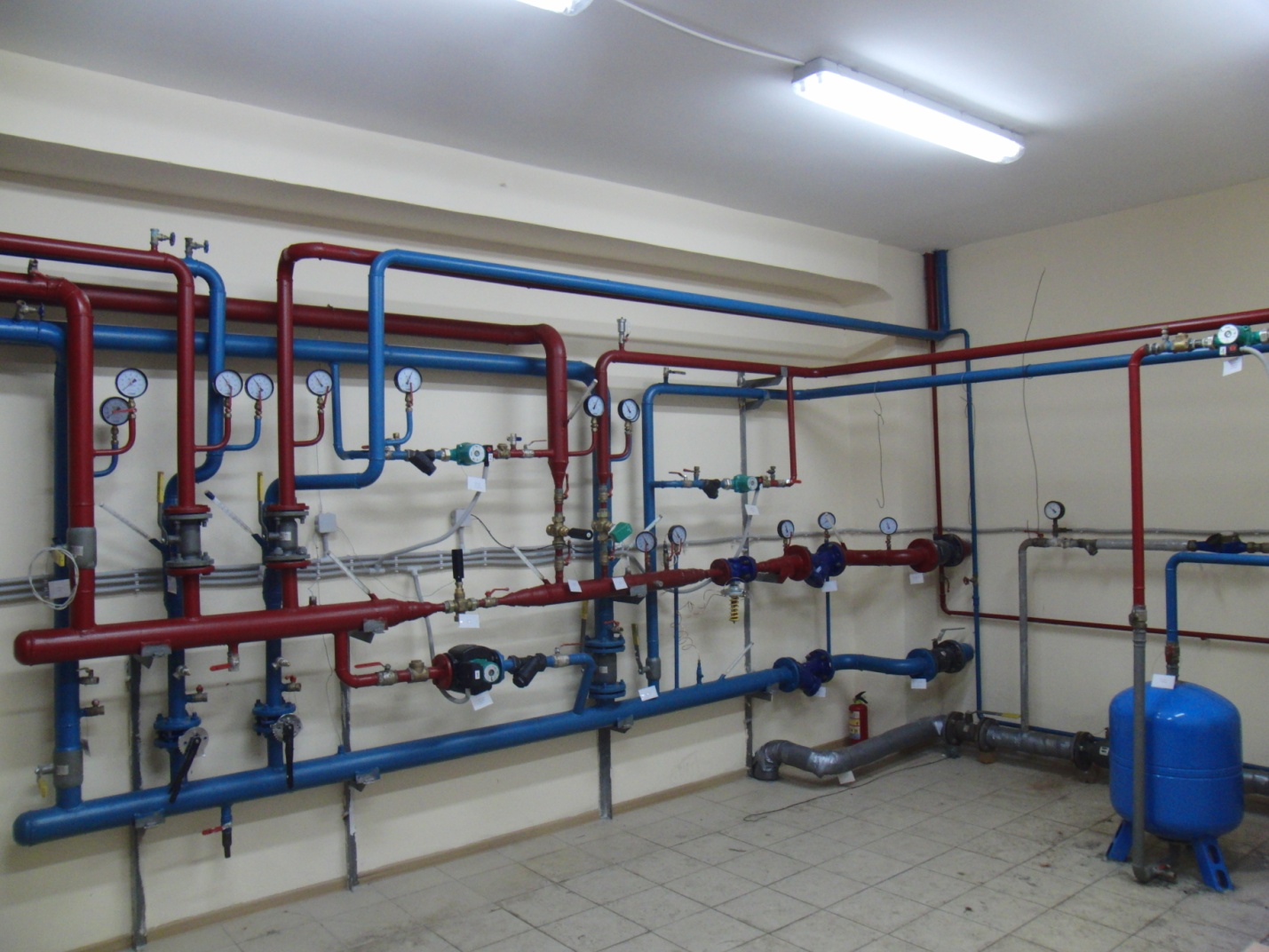

Система вентиляции присоединяется к трубопроводам теплового пункта по зависимой схеме. Без изменения параметров теплоносителя. Для поддержания температуры теплоносителя используется циркуляционный насос с использованием электронного регулятора температуры. Система горячего водоснабжения здания столовой принята закрытой. Нагрев водопроводной воды для горячего водоснабжения (ГВС) производится в скоростных водоподогревателях. В качестве водоподогревателей используются пластинчатые водоподогреватели компании «Данфос». Скоростные водоподогреватели присоединяются к системе теплоснабжения по одноступенчатой параллельной схеме. Пластинчатые водоподогреватели способны обеспечить эффективный нагрев воды без повышения температуры теплоносителя, возвращаемого в тепловую сеть. В системе ГВС предусматривается циркуляция воды в трубопроводе, ее нагрев при отсутствии водопотребления с целью обеспечения требуемой температур в любой момент времени и каждого водоразборного крана. В закрытой системе теплоснабжения циркуляция воды через водопроводную систему ГВС и водоподогревателей производится с помощью насоса. Для запаса холодной воды предусматривается бак емкостью 0,5 м3 . В летний период, когда циркуляция наружных тепловых сетях на период ремонта сетей прекращается, то предусматривается узел разбора горячей воды по открытой схеме. Система отопления принята зависимая схема, она не требует использования дорогого теплотехнического оборудования, главным элементом является насос, который необходим при автоматизации узла. Насос установлен на перемычке между прямым и обратным трубопроводом, он подбирается на расход теплоносителя в системе отопления и при напоре, соответствующем потерям давления и запасом в 10%. Температура теплоносителя поддерживается регулятором температуры, которая работает исходя из температуры теплоносителя и температуры наружного воздуха.
А. Богомолов
А. Королев
