Профильная поверхность


Запишите тему урока и определение. Нарисуйте брусок с профильной поверхностью в тетрадь.

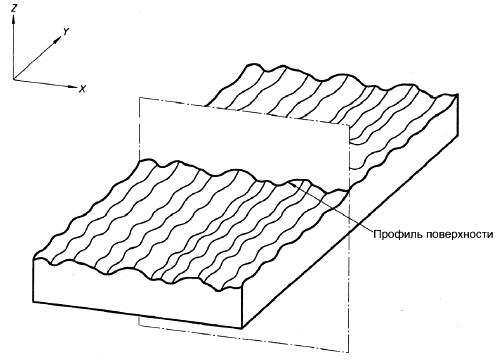

  Профильная поверхность - .

это такая поверхность, на которой специально выполнен профиль детали.

Нарисуйте и заполните таблице ли распечатайте

  Ручной инструмент для профильного строгания.

Название

Рисунок

Применение

Горбач

Служат для обработки вогнутых и выпуклых поверхностей. Длина колодки 250 мм, ширина 60 мм.

Зензубель

Применяют для отборки на кромках деталей фальцев. Длина колодки зензубеля 250 мм, высота 80 мм, ширина 20 мм. Подошва прямая. Сбоку колодки леток для вылета стружки.

Фальцгобель

Служит для выборки выемки определнного размера - четверть. Колодка шириной 30 мм и ступенчатую подошву. Леток сбоку.

Калевка

Служит для фигурной обработки лицевых кромок деталей. Подошва колодки имеют форму профиля.

Шпунтубель

Предназначен для выстрагивания на кромке или на пласти деталей, от края, прямоугольного паза.

Галтель

Применяют для выстрагивания желобков различной ширины и глубины с различным радиусом закругления.
