ИСХОДНЫЕ ДАННЫЕ
Нагрузки на полы
1. Нагрузки от складируемых материалов
Принято 9 ярусное хранение на стеллажах и 1 ярус напольного хранения на паллетах.
Балки стеллажей имеют пролет ~2,7 м. Расстояние между стойками ~1,05 м. Габаритные размеры опорного сечения стойки – 120*75 мм.
В каждой секции стеллажа на одном ярусе располагается по 3 европалеты с грузом весом по 800 кгс каждая. На напольном ярусе располагается также по 3 европалеты.
Расчет выполнялся на следующие нагрузки (нормативные значения):
- нагрузка от стойки стеллажа (с учетом веса стеллажа) – 12,7 тс по прямоугольному следу размером 120*75 мм;
- нагрузка от напольного хранения (под стеллажами) – 0,83 тс/м2.
2. Нагрузки от транспорта
Рассматривались следующие виды складской техники:
- поломоечная машина Factory Cat XR (максимальная нагрузка на колесо ~0,5 тс);
- штабелер BT Reflex RRE160 (максимальная нагрузка на колесо ~2,2 тс );
- комиссионер Jungheinrich ECE225 (максимальная нагрузка на колесо ~1,2 тс);
- ричтрак Jungheinrich ETV216 (максимальная нагрузка на колесо ~2,1 тс);
- погрузчик Jungheinrich EFG213 (максимальная нагрузка на колесо ~1,8 тс).
Из перечисленной техники наибольшую нагрузку на колесо имеет штабелер BT Reflex RRE160, поэтому считаем нагрузку от него наиболее неблагоприятной для расчета подстилающего слоя пола. С учетом коэффициентов динамичности и влияния нагрузок от остальных колес, нормативная нагрузка от колеса штабелера составит 3,7 тс по круглому следу диаметром 6 см.

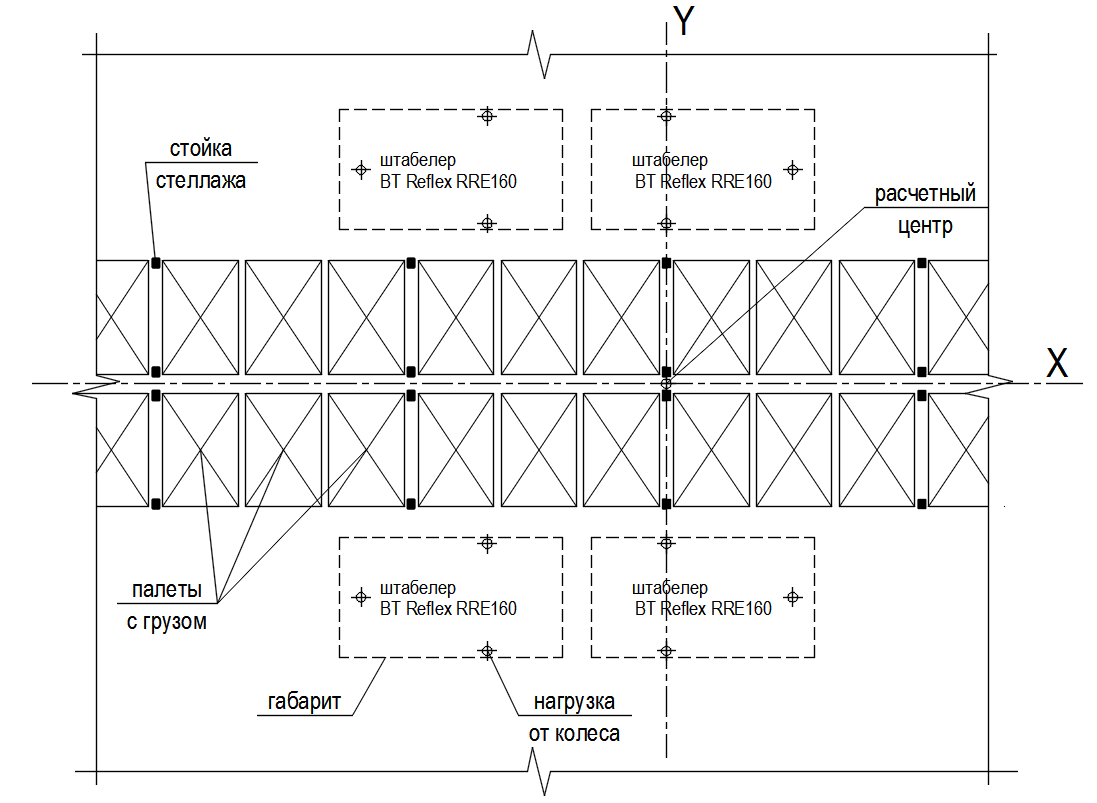

3. Схема расположения нагрузок
РЕЗУЛЬТАТЫ РАСЧЕТА
Общие данные
Расчеты и конструирование подстилающего слоя пола произведены в соответствии со следующими нормативными документами:
- СП 29.13330.2011 «Полы»;
- СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения»;
- СП 52-104-2006* «Сталефибробетонные конструкции».
Конструкция подстилающего слоя пола (вариант №1)
Подстилающий слой пола выполняется из сталефибробетона с комбинированным армированием. Толщина 300 мм (расчетная толщина 270 мм; см. СП 29.13330.2011 п.9.5).
Бетон-матрица: тяжелый бетон класса В25 (ГОСТ 26633-2015) с максимальным размером зерен крупного заполнителя не более 15-20 мм.
Арматура фибровая: Фибра ХЕНДИКС HENDIX 1,0/50 ТУ 1211-205-46854090-2005; коэффициент фибрового армирования по объему 0,005 (40 кг фибры в 1 м3 сталефибробетона).
Арматура стержневая (нижняя): 12А500С (ГОСТ Р 52544-2006) с шагом 150 мм в обоих направлениях. Длина нахлестки – 700 мм.
Под подстилающим слоем пола необходимо предусмотреть гидроизоляцию.
Конструкция подстилающего слоя пола (вариант №2)
Подстилающий слой пола выполняется из железобетона. Толщина 300 мм (расчетная толщина 270 мм; см. СП 29.13330.2011 п.9.5).
Бетон: тяжелый бетон класса В25 (ГОСТ 26633-2015).
Арматура стержневая (нижняя): 16А500С (ГОСТ Р 52544-2006) с шагом 150 мм в обоих направлениях. Длина нахлестки – 900 мм.
Арматура стержневая (верхняя): 8А500С (ГОСТ Р 52544-2006) с шагом 200 мм в обоих направлениях. Длина нахлестки – 500 мм.
Под подстилающим слоем пола необходимо предусмотреть гидроизоляцию.
Требования к устройству нахлесточных стыков арматуры
Относительное количество стыкуемой в одном расчетном сечении элемента арматуры должно быть не более 50%. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимается участок элемента вдоль стыкуемой арматуры длиной:
- 650 мм – для стержней 8А500С;
- 950 мм – для стержней 12А500С;
- 1200 мм – для стержней 16А500С.
Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах длины этого участка.
Расстояние в свету между стыкуемыми стержнями арматуры не должно превышать 4 их диаметра.
Требования к устройству основания пола
Основанием под полы является грунт ИГЭ №3 (глина серая, коричневая, прослоями суглинок, со щебнем и дресвой до 5-10%; полутвердая, прослоями тугопластичная и твердая). В случае нарушения естественного сложения грунта основания или при расположении его в пределах глубины сезонного промерзания, его необходимо уплотнить до Kcom=0.95.
Планировку грунтового основания под полы производить песком средней крупности слоем минимальной толщиной 200 мм с послойным уплотнением до Kcom=0.95.
Уплотнение нарушенного грунта основания и выравнивающего слоя из песка средней крупности следует производить в соответствии с требованиями СП 45.13330.2012 «Земляные сооружения, основания и фундаменты».
Непосредственно под подстилающим слоем пола выполнить щебеночную подготовку толщиной 300 мм методом заклинки из щебня фракции 40-70 мм, для которого применить одноразовую расклинцовку смесью расклинивающих щебеночных фракций 5‑20 мм с расходом этой смеси равным 2,5 м3 на 100 м2 площади.
Выбор рациональной технологии уплотнения (толщина уплотняемого слоя, число проходов по следу, масса и тип уплотняющего механизма) следует устанавливать пробным уплотнением. В любом случае минимальная толщина уплотняемого слоя должна в 1,5 раза превышать максимальный размер фракции щебня и быть не менее 15 см.
Оценку качества и степени уплотнения щебеночной подготовки производить согласно "Методическим рекомендациям по оценке степени уплотнения насыпей, возведенных из крупнообломочных грунтов" (М., 1972).
Весь щебень должен быть гранитным из интрузивных пород и соответствовать следующим техническим требованиям по ГОСТ 8267-93:
- группа по содержанию зерен пластинчатой (лещадной) и игловатой формы - 1-я или 2-я;
- марка по дробимости не ниже 1200;
- марка по истираемости не ниже И2;
- марка по морозостойкости не ниже F150.
