Тема: Фюзеляж. Изготовление лонжеронов и шпангоутов фюзеляжа.

Группа № 4

Дата занятия: 03.02.2016 (2 ч.)

Тема: Фюзеляж. Изготовление лонжеронов и шпангоутов фюзеляжа.

Носовая бобышка собрана из трех липовых пластин. В центральной выпилено отверстие, образующее после взаимной склейки пластин полость для размещения свинцовой балансировочной дроби. Носовая бобышка подгоняется по месту и вклеивается в каркас фюзеляжа, как и хвостовая бальзовая. Перед приклейкой бальзовых панелей обшивки нужно проверить, все ли мелкие детали фюзеляжа установлены на свои места. Крышка носовой части вырезается из бальзы толщиной 3-4 мм. Она фиксируется с помощью штырька в передней части и двумя винтами в задней. Ложемент крыла вырезан из склеенной в два слоя фанеры толщиной 1,5 мм.

Справа и слева вверху него приклеивается пара брусков из плотного пенопласта. За счет профилировки этих брусков легко добиться точной подгонки нижних очертаний крыла к фюзеляжу. После сборки фюзеляжа носовой отсек, где располагаются приемник и его блок питания, изнутри оклеивается поролоном. Настоятельно рекомендуем носовую зону фюзеляжа вплоть до задней кромки крыла обтянуть снаружи стеклотканью толщиной не более 0,1 мм (оптимальный вариант — два слоя по 0,03 мм). Веса это прибавит немного, зато сам фюзеляж станет буквально вечным. Все наружные поверхности оклеиваются микалентной бумагой на эмалите и затем окрашиваются нитроэмалями.

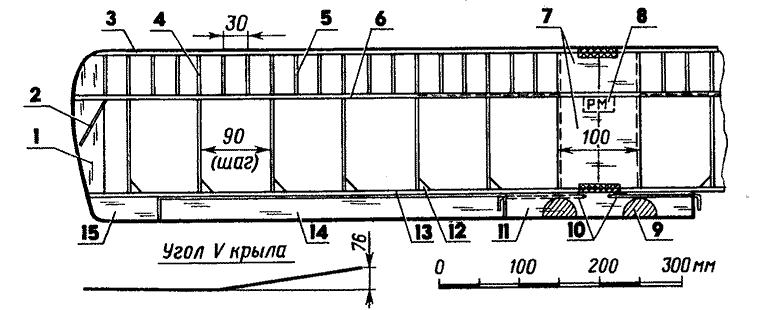

Итак, каркас фюзеляжа нашего планера состоящий из продольных лонжеронов и поперечных шпангоутов с носовой бобышкой собран на клее в стапеле. Стапелем является ровная поверхность стола. Теперь, чтобы фюзеляж возымел большую  прочность и надёжность при эксплуатации  его необходимо обтянуть шпоном. Шпон – это тонко нарезанные пластины древесины. Шпоном различных видов деревьев отделывается мебель.  Нам необходимо обшить каркас фюзеляжа со всех  четырёх сторон. Начнём обшивку с левой стороны. Для этого сделаем выкройку ( шаблон) вида фюзеляжа слева и перенесём её на шпон. Липовый шпон больше всего подходит для обтяжки. Накладываем шаблон на лист шпона и обводим его карандашом по периметру. Затем острым ножом – косячком  прорезаем шпон по отмеченным линиям  . Смазываем всю левую сторону фюзеляжа по лонжеронам и

шпангоутам клеем ПВА и накладываем  приготовленный шпон. Шпон прижимаем к каркасу резиновыми кольцами  с частотой между ними 1.5 – 2 см. Устанавливаем фюзеляж для высыхания клея на стапель, чтобы его не повело и не искривило при высыхании клея.
