Графическая работа 4. Выполните необходимые сечения одного из валиков.
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.

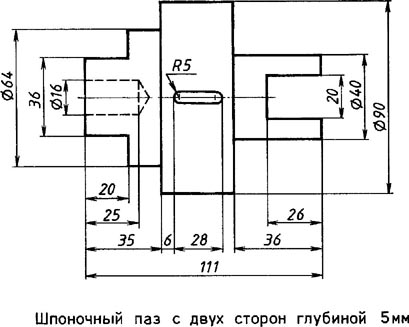

Вариант 1
|
|

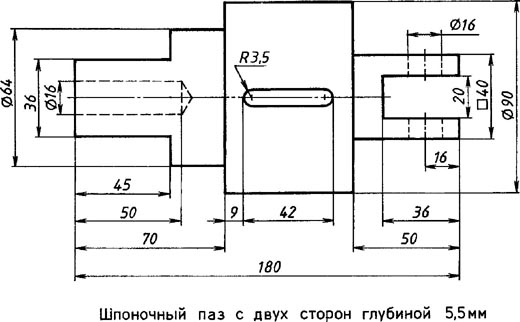

| Вариант 2
|
|
|
|
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.

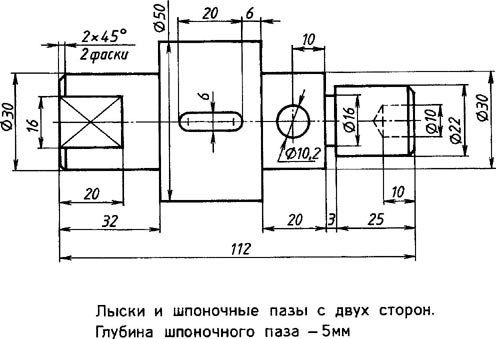

Вариант 3
|
|

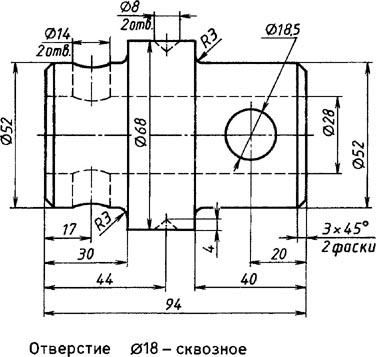

| Вариант 4
|
|
|
|
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.

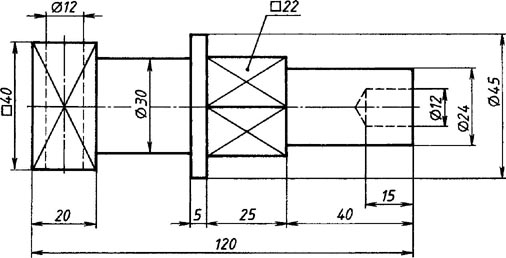

Вариант 5
|
|

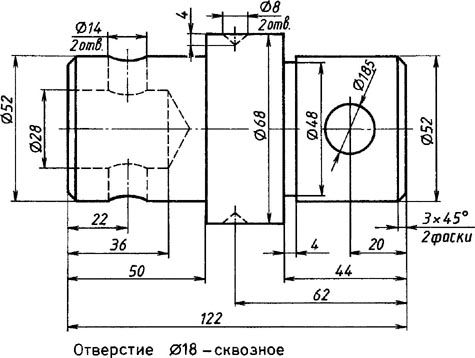

| Вариант 6
|
|
|
|
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.

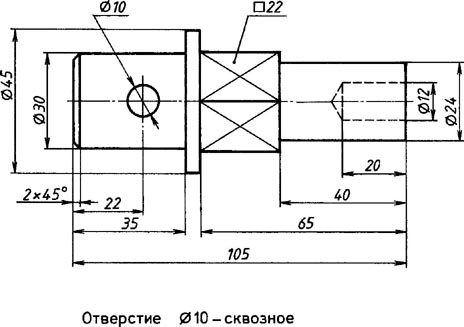

Вариант 7
|
|
| Вариант 8
|
|
|
|
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.
Вариант 9
|
|
| Вариант 10
|
|
|
|
ГРАФИЧЕСКАЯ РАБОТА 4. Выполните необходимые сечения одного из валиков.
Вариант 11
|
|
| Вариант 12
|
|
|
|
