Кран шаровой полнопроходной с ISO-фланцем нержавеющая сталь



ПАСПОРТ №{НомерПаспорта}

Кран шаровой полнопроходной с ISO-фланцем нержавеющая сталь

Маркировка:

Наименование изделия:

GENEBRE 2015

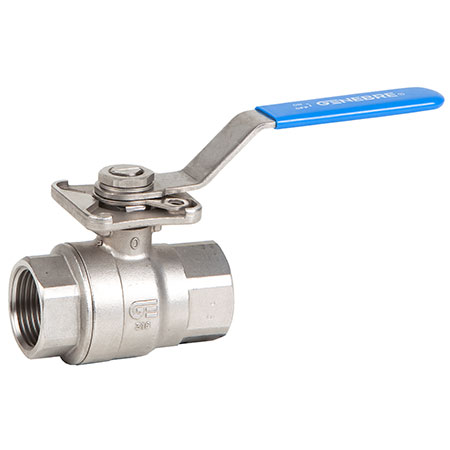

Кран шаровой полнопроходной двухсоставной резьбовой из нержавеющей стали с ISO-фланцем 2015

Предприятие изготовитель:

Предельные рабочие значения:

Genebre S. A., Испания

Темп. мин: –25 єC; Темп. макс: + 180 єC

Адрес производства:

Edificio Genebre Avda. Joan Carles I, 46-48

08908 L’Hospitalet de Llobregat  Barcelona (Spain)

Спецификация

Применение:

1. Корпус

Нерж. сталь AISI 316

Шаровые краны 2015 предназначены для установки в качестве запорной (регулирующей) арматуры на трубопроводе. Кран шаровой 2015 применяется для систем водоснабжения, теплоснабжения, различного технологического оборудования.

2. Крышка корпуса

Нерж. сталь AISI 316

3. Шар

Нерж. сталь AISI 316

4. Шток

Нерж. сталь AISI 316

5. Уплотнение седла шара

Тефлон + 15%

6. Прокладка

Тефлон

7. Стопорная шайба

Тефлон + графит

8. О-образное кольцо

Витон

9. Уплотнение штока

Тефлон

10. Кольцо штока

Нерж. сталь AISI 304

11. Шайба

Нерж. сталь AISI 301

12. Гайка

Нерж. сталь AISI 304

13. Шайба

Нерж. сталь AISI 304

14. Ограничитель

Нерж. сталь AISI 304

15. Ручка

Нерж. сталь AISI 304

16. Изоляция ручки

Винил

17. Блокировочная шайба

Нерж. сталь AISI 304


Модель

DN

PN

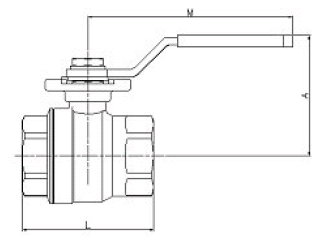

Параметры (мм)

Крутящий момент, Nm

Вес (Кг)

A

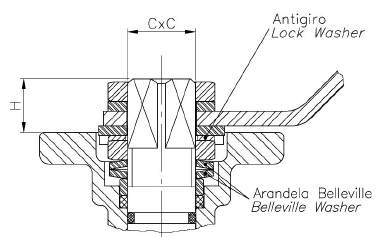

CxC

H

L

M

ISO 5211

2015 02

8

63

62

9

10

50

112

F-03

4-5

0.30

2015 03

10

63

62

9

10

50

112

F-03

4-5

0.30

2015 04

15

63

63

9

11

55

112

F-04

4-5

0.35

2015 05

20

63

70

11

11

70.5

138

F-04/F-05

7-8

0.56

2015 06

25

63

70

11

11

83

138

F-04/F-05

9-10

0.78

2015 07

32

63

88

14

15

91

160

F-05/F-07

12-14

1.35

2015 08

40

63

94

14

15

103

205

F-05/F-07

18-20

1.90

2015 09

50

63

100

14

15

120

205

F-05/F-07

28-30

2.83


РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

НЕ нашли? Не то? Что вы ищете?

1. Подготовка к монтажу

Удалите оставшийся упаковочный материал с крана. Убедитесь, что трубопровод очищен от грязи, частиц сварки и т. д. до установки, потому что продукции может быть нанесен непоправимый ущерб при вводе в эксплуатацию.

Контроль правильной работы крана: повернуть ручку по часовой стрелке и посмотреть, что шар закрывает проход жидкости. В противном случае убедиться, что внутрь крана не попали инородные тела и повторить операцию.

2. Монтаж

Убедитесь, что резьба крана и трубы чистая и они совместимы между собой (по типу резьбы).

Нанесите герметик на резьбу трубы и закручивайте кран, соблюдая осторожность, чтобы не сорвать резьбу.

Не используйте ручку крана в качестве рычага для закручивания на трубу.

Для затягивания крана на трубе рекомендуется использовать гаечный ключ и работать только на шестиугольных концах крана. Рекомендуется также, чтобы усилие при закручивании было не более 30 Нм.

Конструкция шарового крана позволяет устанавливать его в любом положении, независимо от направления потока.

Рекомендуется устанавливать кран в горизонтальном положении ручкой вверх.

После установки рекомендуется сделать несколько открытий/закрытий крана для того, чтобы проверить, что нет препятствий для нормальной работы.

Мы рекомендуем использовать фильтр в трубопроводе для того, чтобы продлить срок службы крана.

Эксплуатация

Шаровые краны обеспечивают герметичное уплотнение, когда они применяются в пределах давления / температуры, для которых они были разработаны.

Не оставляйте кран в частично открытом положении, не зная давления и расхода в этом положении, так как срок службы уплотнений может быть значительно сокращен.

Любая жидкость, которая может затвердеть, кристаллизоваться или подвержена полимеризации, не должна оставаться в полости шара, потому что это может отрицательно отразиться на производительности или сроке службы крана.

Уплотнения, прокладки, корпус и шар крана должны быть совместимы с жидкостью, протекающей через них, в противном случае эти части могут быть повреждены.

Для того, чтобы закрыть кран, поверните ручку на 90 градусов по часовой стрелке. Когда рукоятка соосна с трубопроводом, кран открыт.

В случае необходимости автоматизации крана снимите ручку. Ось имеет знак, что позволяет знать в каком положении находится кран (открыт/закрыт). Для автоматизации крана 2015 на него могут быть установлены пневмо - и электропривода, что охватывает широкий спектр операций.

Техническое обслуживание и ремонт

Частота, место и способы обслуживания будут определяться потребителем, принимая во внимание применение этого продукта. Тем не менее регулярные проверки помогают увеличить срок службы кранов и уменьшить проблемы при установке.

Краны не должны оставаться в открытом или закрытом положении долгий период времени. Рекомендуется выполнять операцию открытия/закрытия по крайней мере каждые шесть месяцев.

1) Утечки по штоку. Снимите ручку или привод, шайбу (17) и затяните гайку (12) уплотнения вала. Если утечка не устранена, кран должен быть снят, для того чтобы заменить шайбы на валу (7,8,9).

2) Утечка в соединении корпуса. Убедитесь, что гайка (2) хорошо затянута, если нет - то затяните. Если утечка продолжается, то возможно уплотнение или прокладка корпуса повреждена.

3) Утечка через седло шара. Убедитесь, что кран полностью закрыт. Если утечка продолжается, это может быть связано с повреждением седла шара и кран необходимо демонтировать для ремонта.

Транспортировка и хранение

С завода краны поставляются в открытом положении. Во время хранения рекомендуется оставлять краны в таком положении и в защитной упаковке, для того чтобы предотвратить загрязнение. Краны следует хранить в сухом и чистом месте.

Гигиена и безопасность.

Жидкости, протекающие через кран, могут быть коррозионными, токсичными или легковоспламеняющимися. При работе с кранами необходимо принять меры безопасности и целесообразно использовать средства личной защиты.

ВНИМАНИЕ! Перед снятием крана для очистки или замены следует убедиться, что трубопровод перекрыт и НЕ находится под давлением, поскольку неправильное обращение может привести к серьёзным травмам людей, а также повреждению трубопровода.

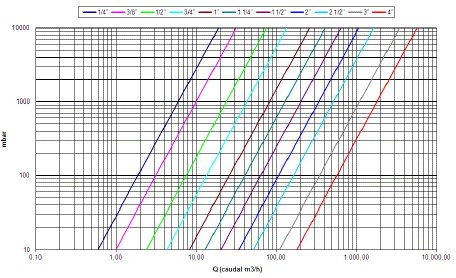

Диаграмма потери напора

Кран шаровой полнопроходной двухсоставной резьбовой из нержавеющей стали с ISO-фланцем 2015

Значение Kv:

Kv = Поток воды в м3/ч, проходящий через кран и вызывающий перепад давления 1 бар.

Диаметр

8

10

15

20

25

32

40

50

Kv

6

10

24

43

83

130

205

340


                                                        График зависимости рабочего давления от температуры



Гарантии изготовителя

Поставщик GENEBRE S. A., ИСПАНИЯ гарантирует работоспособность изделия в течение 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Отметки о прохождении приемосдаточных испытаний

Проверка соответствия конструкторской документации

Годен

Тест на прочность корпуса

Годен

Тест на герметичность

Годен

Проверка работоспособности

Годен

Комплектация

№

Наименование

Кол-во (шт.)

Обозначение

Паспорт/Руководство по монтажу и эксплуатации - 1 шт.


Отметки о продаже

Предприятие-изготовитель: GENEBRE S. A., Испания

Поставщик: {Поставщик}

М. П.
