Изделие: «Valeant-22»

Изделие: «Valeant-22»

Сборка

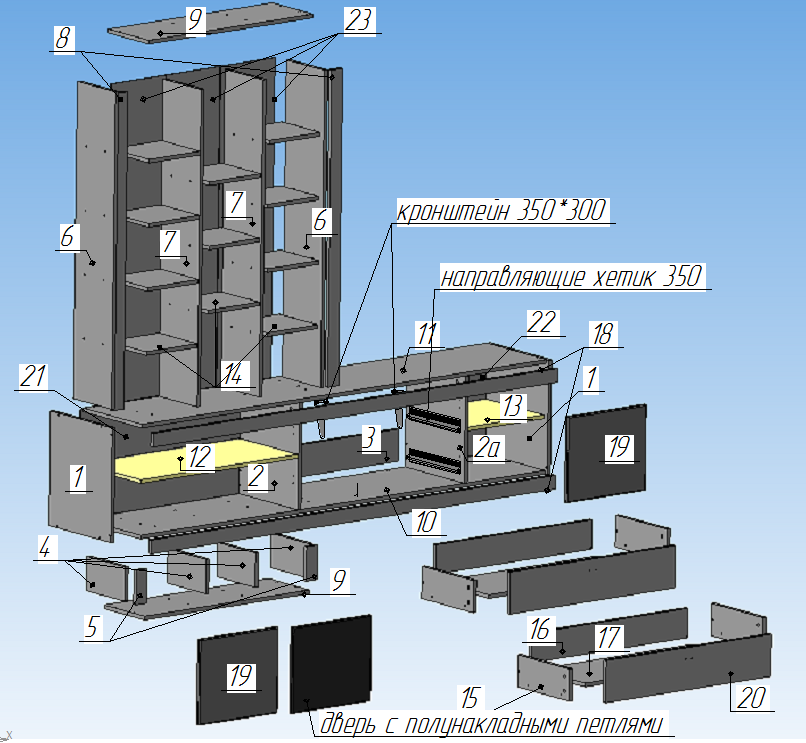

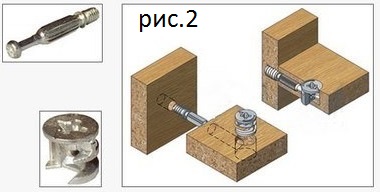

Перед началом сборки следует закрепить направляющие для ящика на детали 2,2а по разметке при помощи шурупов 3,5*16 и подпятники на нижнюю горизонтальную стенку 9 при помощи шурупов 3*16. Соединить между собой детали 1,2,2а,3,4,5,6,7,8,9,10,14,18 при помощи евровинтов.  Корпус ящиков (15,16,17) собирается при помощи евровинтов. Фасад ящика МДФ крепится к боковым стенкам ящика 15 и дну ящика 17 при помощи эксцентриковых стяжек (рис.2). После сборки ящика следует закрепить пластиковые фиксаторы к тыльной стороне фасада по разметке (рис.3). Деталь 11 закрепляется при помощи экцентриковой стяжки (рис.2) и евровинтов. Планки 8 и 18 укрепляются уголками (шуруп 3,5*16). Установить задние стенки ДВПО при помощи гвоздей (при этом выровнять диагональ). Установить кронштейны металлические при помощи шурупов 3,5*16 с внутренней стороны крышки 11 и закрепить их к стене при помощи дюбель-гвоздей. Двери устанавливаются при помощи петель и шурупов 3,5*16 по разметке. Установить полки, декоративные заглушки. Чтобы установить ящики, следует вставить их в секцию до щелчка, чтобы задний крючок попал в отверстие задней стенки ящика 16 (рис.1).

Правила эксплуатации и ухода за мебелью

Сохранность мебели зависит  от соблюдения условий хранения, правил эксплуатации и ухода. Мебель рекомендуется эксплуатировать  в сухом проветриваемом помещении при температуре не ниже +10ч28 Сє с относительной влажностью 65ч15%. Сырость и близкое расположение источников тепла вызывает ускоренное старение мебели, деформацию мебельных щитов. На поверхности не рекомендуется ставить горячие и мокрые предметы, необходимо оберегать поверхности от попадания на них растворителей (спирта, бензина, ацетона), кислот и щелочей. Следует оберегать поверхности мебели от механических повреждений, т. к. в домашних условиях исправить их невозможно.

Гарантии

Предприятие – изготовитель  гарантирует  сохранение качественных показателей мебели при соблюдении  правил транспортировки, установки  и эксплуатации. По механическим повреждениям, возникшим  при транспортировке, установке  или хранении мебели предприятие ответственности не несет.

VitaMebel

«Valeant-22»

Габариты: 2250*2050*420 (ширина*высота*глубина)

Паспорт - гарантийный талон

Общество с ограниченной ответственностью БХЗ». Адрес изготовителя: ООО "Приволжский БХЗ" 425000, Республика Марий Эл, ,

  www. вита-мебель. рф

Изделие: «Valeant-22»

Дата выпуска:  Дата продажи:

Изделие соответствует требованиям ГОСТ 16371-93. Гарантийный срок эксплуатации корпусной мебели: для общественных помещений - 18 месяцев, бытовой - 24 месяца. Гарантийный срок эксплуатации мебели для сидения и лежания: для общественных помещений - 12 месяцев, бытовой - 18 месяцев. Срок службы 5 лет. Цена свободная отпускная.

Штамп ОТК:  Подпись продавца:  М. П.

поз.	Наименование	размеры		кол-во	пакет
1	стенка боковая	420	500	2	2
2,2а	средник	468	402	2	1
3	планка задняя	140	894	1	2
4	вертикаль нижняя	150	260	4	2
5	планка передняя нижняя	150	60	2	2
6,7	стенка бок./средник	1384	260	4	3
8	планка	1384	60	2	3
9	гориз. стенка	900	276	2	1
10,11	дно/колпак	2212	403	2	1
12	полка	860	400	1	1
13	полка	420	400	1	1
14	гориз. стенка	278	260	11	2
15	стенка ящика боковая	140	350	4	2
16	стенка ящика задняя	128	854	2	2
17	дно ящика	334	854	2	2
18	планка	60	2212	2	1
	кронштейн металл.	350	300	2	2
19	дверь МДФ	374	430	3	4
20	фасад ящика МДФ	184	904	2	4
21	задняя стенка ДВПО	492	450	1	2
22	задняя стенка ДВПО	492	888	1	2
23	задняя стенка ДВПО	297	1405	3	1

Пакет №5 (фурнитура)

фурнитура
евровинт / заглушка	120 / 60
эксцентриковая стяжка / заглушка	20 / 20
направляющая для ящика 350 (Hettich)	2
фиксатор ящика лев / прав (Hettich)	2 / 2
подпятник	6
ручка-модель FM-061 матовая	5
петля вкладная	4
петля полунакладная	2
полкодержатель	8
навес (ухо)	2
шайба для ручки	10
ключ	1
дюбель гвоздь 8*60	6
уголок металлический с 4 отверстиями	4
уголок пластмассовый	2
метизы
шуруп 3*16	14
шуруп 3,5*16	80
гвоздь	120

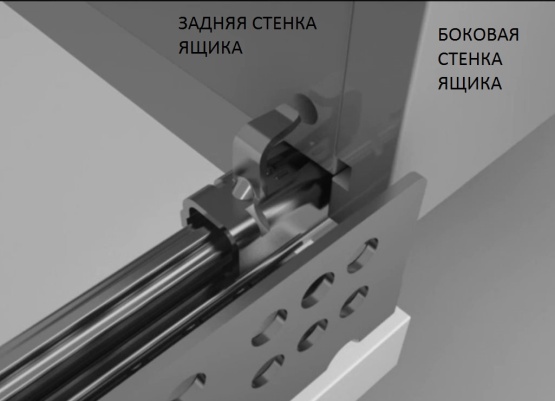

Рис.1

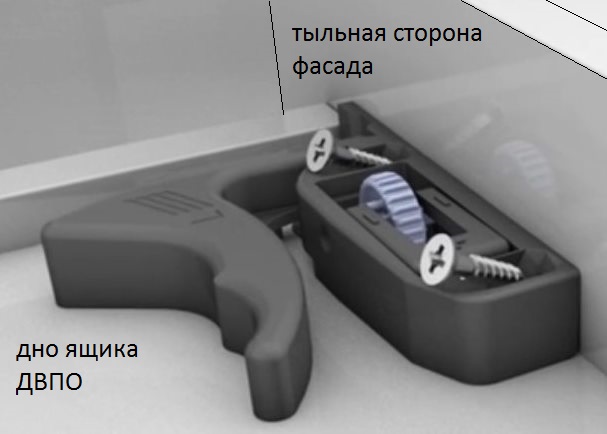

Рис.3
