Инверторы сетевые однофазные с одним МРРТ контроллером
SOFARSOLAR

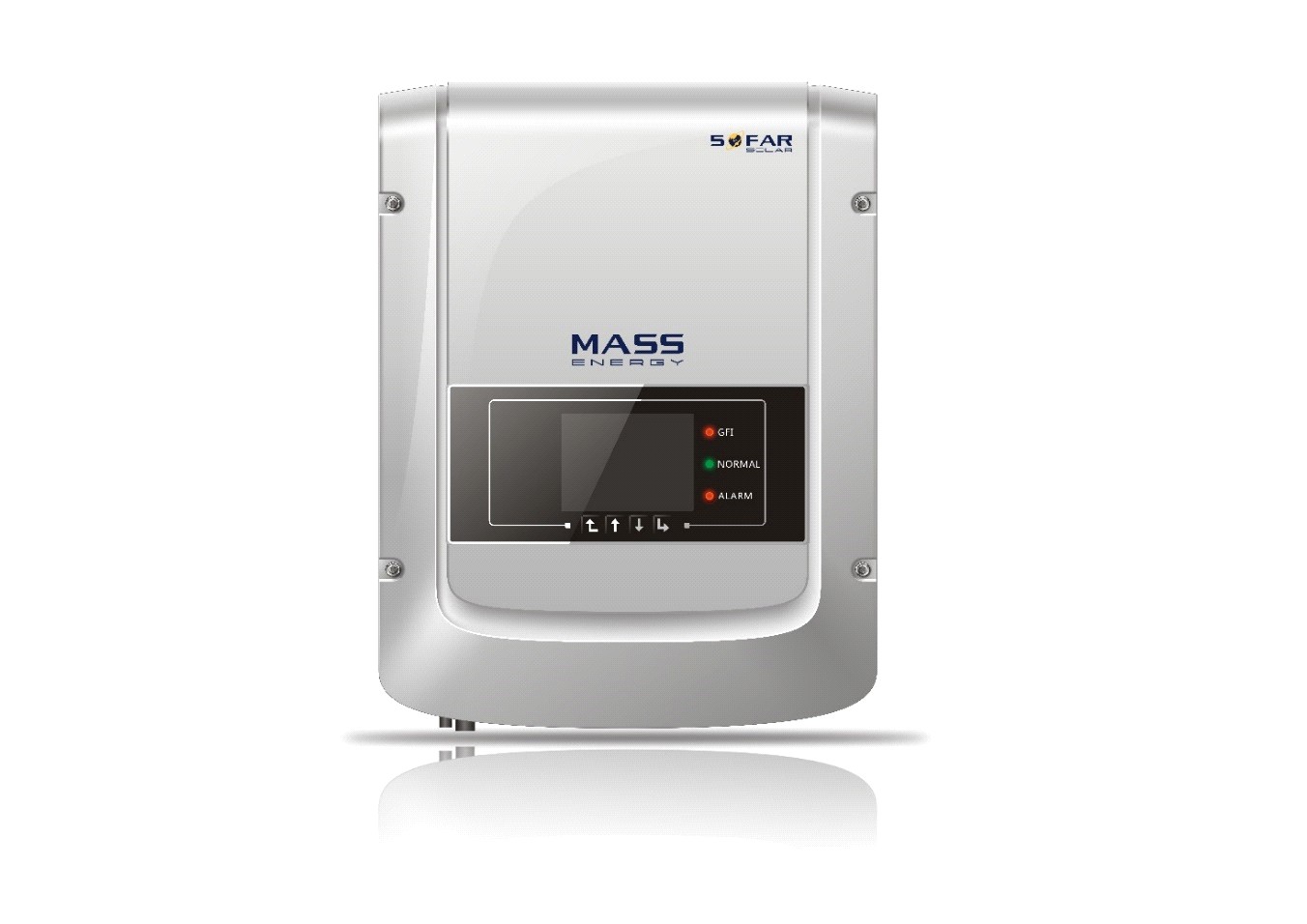

Инверторы сетевые однофазные с одним МРРТ контроллером
SOFAR1100TL / SOFAR1600TL /
SOFAR2200TL / SOFAR2700TL / SOFAR3000TL
Назначение
Сетевые инверторы Sofar1100-3000TL предназначены для прямого преобразования постоянного тока, получаемого от солнечных батарей (не входят в комплект устройства), в переменный ток напряжением 220В «чистый синус» - без использования промежуточного хранилища энергии в виде аккумуляторных батарей. Генерируемая солнечными батареями энергия подается непосредственно в электросеть переменного тока объекта для немедленного использования работающими электроприборами, что позволяет снижать потребление электроэнергии от центральной электросети в дневное время.
Сетевые инверторы имеют один эффективный высоковольтный МРРТ контроллер преобразования с одним входом (пара Male/Female разъемов MC4) для подключения массива солнечных батарей.
Синусоидальный преобразователь переменного тока сетевого инвертора SofarTL построен на высокочастотной бестрансформаторной технологии преобразования.

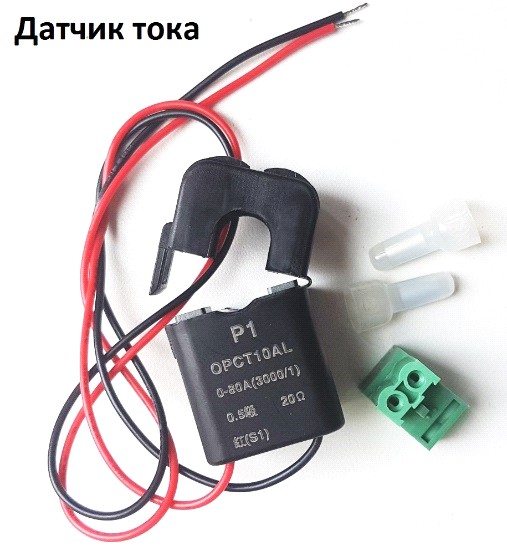

Сетевые инверторы SofarTL имеют встроенную возможность запрета подачи избытка солнечной генерации, не утилизированного нагрузкой объекта, в сторону центральной электросети («продажи» энергии в сеть). Для запрета «продажи» в сеть инвертор использует встроенный контроллер и внешний датчик тока, подключаемый на ввод электросети. Внешний датчик тока входит в комплект поставки.
Сферы применения сетевых инверторов Sofar1100-3000TL:
- Домовладения в частном жилом секторе, имеющие подключение к центральной электросети. Небольшие коммерческие торговые объекты, имеющие подключение к центральной электросети.
Коммуникационные интерфейсы
Инвертор оборудован встроенным контроллером управления с ЖК дисплеем для выполнения всех необходимых настроек.
Инвертор оборудован RS-485 портом данных для возможности конфигурирования и дистанционного мониторинга работы устройства.
Устройство не имеет беспроводных интерфейсов передачи данных.
Технические характеристики
Модель | SOFAR 1100TL | SOFAR 1600TL | SOFAR 2200TL | SOFAR 2700TL | SOFAR 3000TL |
Вход постоянного тока (DC) | |||||
Макс. мощность на входе DC, Вт | 1100 | 1600 | 2200 | 2700 | 3000 |
Максим. напряжение DC, В | 450 | 500 | |||
Номинальное напряжение DC, В | 360 | ||||
Минимальное напряжение DC для начала генерации в сеть, В | 100 | 100 | 120 | 120 | 120 |
Диапазон поиска MPPT, В | 80~450 | 100~500 | 100-550 | ||
Диапазон напряжений полной мощности нагрузки, В | 110-450 | 165-450 | 170-500 | 200-500 | |
Максимальная сила тока, А | 10 | 13 | 13,5 | 15 | |
Число MPPТ контроллеров | 1 | ||||
Выход переменного тока (AC) | |||||
Максимальная мощность AC, ВА | 1000 | 1500 | 2000 | 2500 | 2900 |
Номинальная мощность AC, ВА | 1000 | 1500 | 2000 | 2500 | 2900 |
Диапазон напряжения AC, В | 180~270 | ||||
Номинальное напряжение AC, В | 230 | ||||
Максимальный ток AC, А | 4.5 | 7 | 9.5 | 11.5 | 13 |
Диапазон частоты сети, Гц | 47-53 / 57-63 (в соответствии с региональными стандартами) | ||||
Частота номинальная, Гц | 50 Гц / 60 Гц | ||||
Коэффициент мощности (cosи) | 0.8 | ||||
Коэффициент нелинейных искажений (THDi) | < 3 % | ||||
Количество фаз | 1 | ||||
Максимальная эффективность | 97 % | 97.1 % | 97.2 % | ||
Евро-эффективность | 95.2 % | 95.9 % | 96.1 % | 96.4 % | 96.5 % |
Соединение с сетью AC | однофазное | ||||
Общие данные | |||||
Размеры (В/Ш/Г), мм | 405x314x135 | ||||
Вес, кг | 11 | 12 | |||
Потребление ночью | < 1 Вт | ||||
Уровень шума | < 35 dB(A) | ||||
Рабочие температуры | -25 ~ +60 ℃ | ||||
Класс защиты | IP65 | ||||
Влажность | 0-95 % | ||||
Охлаждение | пассивное | ||||
Макс. высота над уровнем моря | 2000 м | ||||
Интерфейс | RS 485 | ||||
Дисплей | 4” жидкокристаллический | ||||
Защитные функции | Anti Island Protection (ENS), перенапряжение, превышение тока, превышение температуры, ток утечки (УЗО), обратная полярность, мониторинг ошибок заземления |
