«Дельта-GSM-ПМ» (исп. Э) в системах энергоучета, с функцией аварийной сигнализации
«Дельта-GSM-ПМ» (исп. Э)
в системах энергоучета, с функцией аварийной сигнализации
Назначение

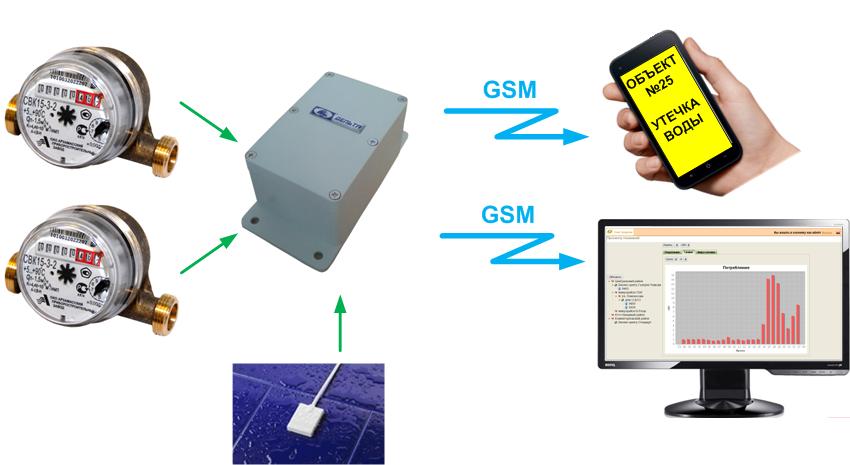

Счетчик импульсов - GSM передатчик по SMS и E-mail для систем учета воды и газа. Встроенные литиевые батареи питания и микропотребление, обеспечивают работу в течение более 10 лет. Встроенная антенна с возможностью подключения выносной. Подключается одновременно к 2- м счетчикам с тахометрическими выходами. Суммированные импульсы с периодом: 1 час - 30 суток, передает показания на верхний уровень, с указанием уровня связи и заряда батарей. К аварийному входу подключаются: датчик утечки воды, газа, с незамедлительной передачей. Герметичный корпус, из ударопрочного пластика АБС с классом защиты - IP65, обеспечивает применения в условиях повышенной влажности и пыли.
Технические характеристики
Двухдиапазонный 900/1800 МГц Выходная мощность 2Вт (EGSM900) и 1Вт (DCS1800) Встроенная функция сторожевого таймера перезагрузки Антенный разъем: SMA, комплектуется встроенной антенной. Встроенные батареи литиевые типа - ER34615 3.6 В, 19 А/ч, 2 шт. Габаритные размеры: 191 х100 х45 мм. Количество импульсных входов - 2 Количество н. р. тревожных входов - 1 Диапазон измерения количества импульсов 00000.000…99999.999 Минимальная длительность импульса - 10 мс Максимальная частота импульсов - 50 Гц Период отчетов - от 1 часа, до 30 суток Вес: 250 г. Температура раб.: - 40...+55°C Гарантийный срок эксплуатации - 5 лет. Средняя наработка на отказ составляет 100 000 ч. Средний срок службы - 12 лет.Программирование параметров

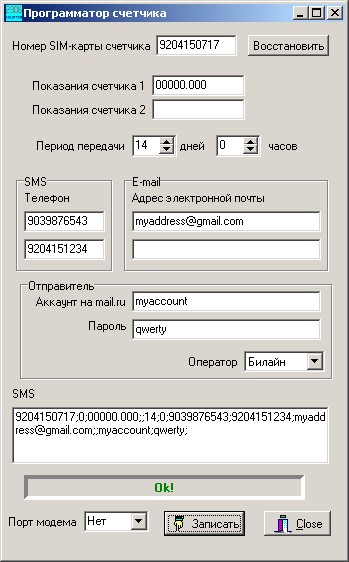

ПО «Программатор счетчика » предоставляется бесплатно и предназначено для формирования программирующей SMS.
1. Номер SIM-карты счетчика - обязательное для заполнения поле.
Варианты записи номера телефона: 9204150717 или 89204150717 или +79204150717
2. Кнопка «Восстановить» позволяет прочитать ранее запрограммированные по этому номеру параметры.
3. Показания счетчика: 8 цифр и десятичная точка (или запятая). Положение точки должно соответствовать положению точки на счетчике. Точку в конце числа можно не ставить. Оставить поле пустым для неиспользуемого счетчика.
4. Период передачи: интервал выхода модема в сеть и передачи показаний счетчиков.
5. Группа SMS: номера телефонов, на которые приходят показания счетчиков. Заполнение необязательно. Неиспользуемые поля должны быть пустыми.
6. Группа E-mail: адреса электронной почты, на которые приходят показания. Заполнение необязательно. Неиспользуемые поля должны быть пустыми. Поля не должны содержать русских букв.
7. Группа Отправитель: Видна только при заполнении полей в группе E-Mail. Содержит имя аккаунта (электронный адрес) почты, с которого модем будет отправлять электронные письма. Имя и пароль не должны содержать русских букв. Можно использовать один аккаунт для нескольких приборов. В выпадающем списке необходимо выбрать оператора сотовой связи, в сети которого работает прибор.
8. Поле SMS: заполняется текстом программирующей SMS при нажатии на кнопку «Записать». Тест программирующей SMS автоматически помещается также в буфер обмена. Если в выпадающем списке предварительно выбран порт модема (т. е. СОМ-порт, к которому подключен GSM-модем), то SMS с параметрами программирования будет передана GSM модему.
Альтернативным способом передачи программирующей SMS является использование штатного программного обеспечения посылки SMS для USB-модема любого типа: достаточно скопировать SMS из буфера обмена в окно ввода текста и указать номер получаномер прибора).
Примечание. Многие USB-модемы связываются с компьютером через виртуальный СОМ-порт. В этом случае возможно их использование непосредственно программатором счетчика.
Порядок работы
После включения питания загорается светодиод. Необходимо закрыть крышку для продолжения работы. Через некоторое время светодиод погаснет (нормальная работа) или будет пульсировать. Пульсации означают, что прибор не запрограммирован и ожидает программирующую SMS. После успешного получения программирующей SMS светодиод гаснет. Не следует долго держать прибор в состоянии ожидания программирующей SMS, т. к. в это время включено питание GSM модема и батареи прибора разряжаются. Для принудительного сброса установок прибора необходимо перед подачей питания включить DIP-переключатель «0» и выключить его после подачи питания. После подачи питания передается сообщение о включении и текущие показания в формате:YY/MM/DD hh:mm C1=00123.456 C2=00765.123 5.12V 2.87V L=21 0123ABCD
YY/MM/DDhh:mm – текущие дата/время (год/месяц/день часы: минуты)
С1= – показания счетчика 1
С2= – показания счетчика 2
5.12V – напряжение питания батареи модема
2.87V – напряжение питания батареи микроконтроллера
L=21 – уровень GSM-сигнала (31 макс. или 99, если не определен)
0123ABCD – шестнадцатеричная контрольная сумма сообщения
Примечания
При отсутствии GSM-связи прибор будет повторять попытки передачи с периодом ~ 40 минут. Погрешность периода передачи не более 15%. Для отправки E-mail с прибора производитель должен сам заводить почтовые аккаунты и прописывать их параметры в прибор при начальном программировании. На бесплатных серверах один аккаунт может обслуживать группу приборов (примерно ~100, в зависимости от среднего периода передачи). При большом количестве приборов на одном аккаунте бесплатный сервер может заблокировать аккаунт как источник спама. В идеале ящик должен быть платным.Оборудование производства «МЕГАЛЮКС®» сертифицировано: Федеральным Государственным Учреждением «Центром Сертификации Аппаратуры Охранной и Пожарной Сигнализации» МВД России:
С-RU. ПБ16.В300274 ОС «СИСТЕМ-ТЕСТ» ФГУ «ЦСА ОПС» МВД РОССИИ
Патенты: № 000 от 6 ноября 2015 г., № 000 от 27 мая 2007 г.
Торговые марки: МЕГАЛЮКС®, Уверенность в безопасности ®.
Более 16 лет производства: тысячи объектов в Воронеже и области и более 70 000 по Российской Федерации.
