Четырехканальный модуль дискретного ввода-вывода

Четырехканальный модуль дискретного ввода-вывода

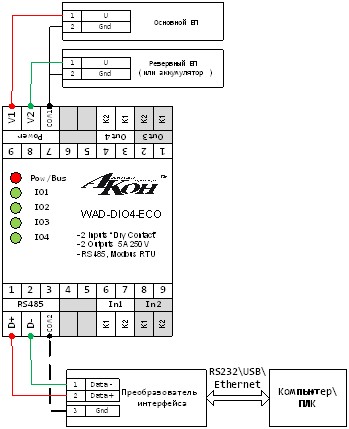

Схема подключения питания и RS485

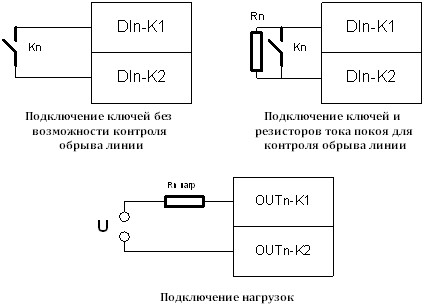

Схема подключения датчиков и нагрузок

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

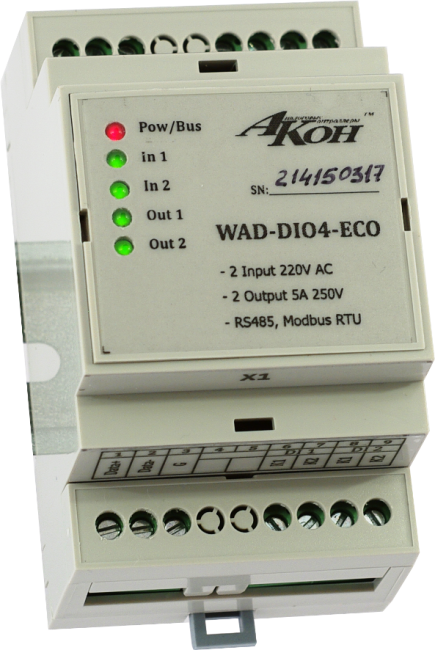

WAD-DIO4-ECO-2DI-2R

ТУ У 33.2-33056998-001:2009

Четырехканальный модуль дискретного ввода-вывода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2017

Основные технические характеристики:

Модуль WAD-DIO4-ECO-2DI-2R ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода и вывода сигналов, получая команды управления по линиям интерфейса RS485.

Дискретный ввод:

Количество входных каналов – 2 [1-2].

Тип датчика – «Сухой контакт» с групповой развязкой.

Ток через замкнутые контакты, формируемый блоком – 10(+/-2) мА.

Контроль обрыва линии – есть, программно отключаемый.

Номинальое сопротивление резистора тока покоя для контроля обрыва линии (включается параллельно “сухому контакту”) – 10кОм +/-10%.

Диапазон регулировки времени отклика – 0…5 с, шаг установки 10мс

Дискретный вывод:

Количество выходных каналов – 2 [3-4].

Тип каналов – реле на замыкание с поканальной развязкой.

Ток нагрузки – до 5А по каждому каналу.

Максимальное коммутируемое напряжение – 250В.

Кратковременный ток нагрузки (10мс) – 10А

Механическая надёжность – минимум 20 000 000 срабатываний

каждого реле.

Электрическая надёжность при нагрузке 5А 220В – минимум 100 000

срабатываний каждого реле.

Защита от ложного срабатывания – есть, путём чтения-записи разрешающего кода (ключа).

Общие параметры:

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения  напряжения до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Входные и выходные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое – 12-24В).

Потребляемая мощность не более 2.6 Вт.

Средний срок службы изделия - 10 лет.

Габариты модуля 54х90х57 мм.

Масса 150 г.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DIO4-ECO-2DI-2R        4 шт.        № 000…229671117

Паспорт (допускается 1 экз. на каждые 10 модулей).

Начальные настройки:

Базовый адрес – 0x01.

Скорость обмена 9600 бод.

Протокол обмена – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке.

Модуль WAD-DIO4-ECO-2DI-2R соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        02.11.2017 г.

Подпись лица, ответственного за приёмку        _______________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-DIO-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.005 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000‑5‑2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000‑17‑2:2008, ДСТУ ІЕС 61326-1:2002.
