Работа с базовыми логическими элементами



Практическая работа №1

Тема: «Работа с базовыми логическими элементами».

Цель работы. Выполнив эту работу, Вы научитесь:

записывать таблицы истинности для заданных логических выражений; по заданному логическому выражению строить соответствующую функциональную схему.

Формируемые компетенции:

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их

эффективность и качество.

ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.

ОК 8. Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно

планировать повышение квалификации.

ПК 1.2. Осуществлять выбор технологии, инструментальных средств и средств вычислительной техники при организации процесса разработки и исследования объектов профессиональной деятельности.

Программное обеспечение:

Операционная система, текстовый редактор, NetCracker Professional.

Список литературы: , , Архитектура ЭВМ и вычислительных систем: Учебник. – М.: ФОРУМ: ИНФРА-М, 2009.

Задание к работе:

Задание 1

Составить таблицу истинности для заданного логического выражения. Вид выражения выбрать из табл. 1.11 в соответствии с номером варианта.

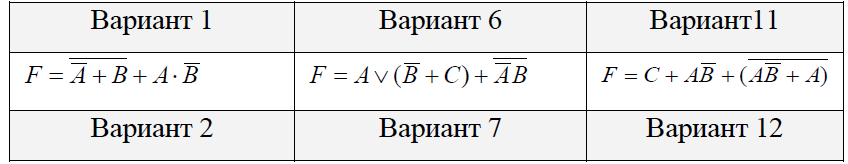

Таблица 1.11

Варианты для задания 1

Задание 2

Составить таблицу истинности для заданного логического выражения. Вид выражения выбрать из табл. 1.11 в соответствии с номером варианта.

Таблица 1.11

Пример выполнения задания 1:

Задание 1

Составим таблицу истинности для выражения (x ~ z) | ((x · y) ~ (y · z)).

Заданное выражение содержит три логические переменные. Столбцы 1, 2, 3 таблицы истинности (табл. 1.12) содержат возможные комбинации значений переменных x, y, z. Таблица истинности будет содержать 8 строк по количеству возможных различных комбинаций значений переменных.

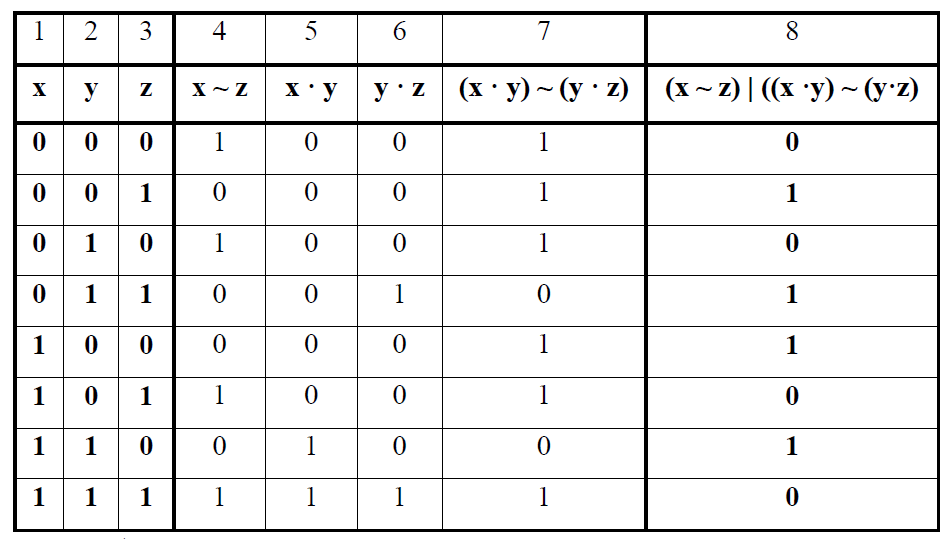

Таблица 1.12

Таблица истинности с промежуточными результатами вычислений.

Столбцы 4, 5, 6, 7 содержат результаты промежуточных вычислений, в столбце 8 находятся значения логического выражения для каждой комбинации значений переменных.

Задание 2

Построить функциональную схему для заданной логической функции F. Вид выражения выбрать из табл. 1.13 в соответствии с номером варианта.

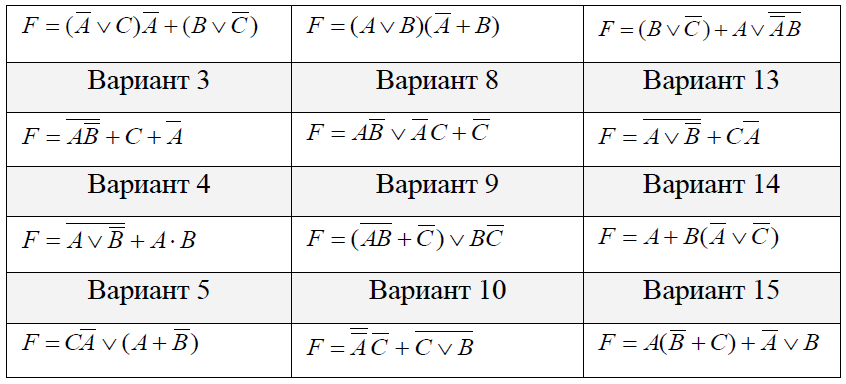

Таблица 1.13

Варианты для задания 2.

Пример выполнения задания 2

Допустим, задана логическая функция: F =BA + BA + CB. Построение схемы удобнее выполнять, начиная с ее выхода.

Первый этап.

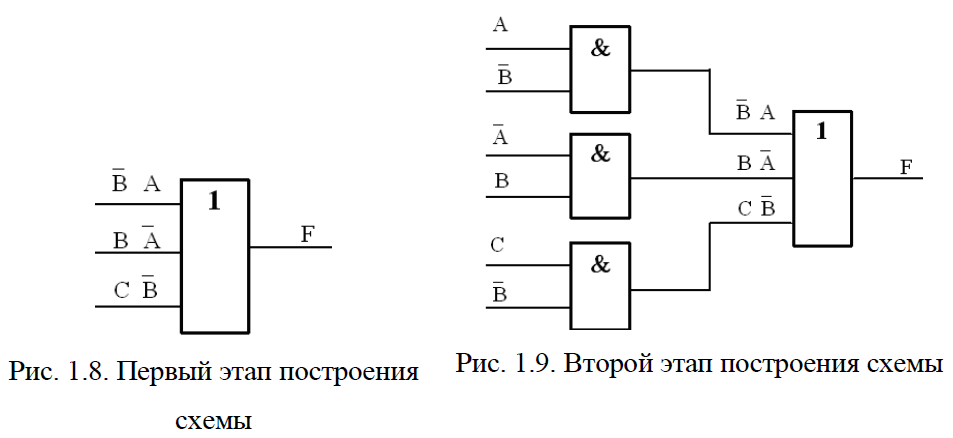

Функция F рассматривается как результат операции «ИЛИ» (логическое сложение), примененной к функциям. Используем логический элемент «ИЛИ» и получаем первый фрагмент схемы (рис. 1.8). B Си A BAB,

Второй этап.

К входам элемента «ИЛИ» подключаются логические элементы «И», входными переменными которых являются A, B, C и их инверсии (рис. 1.9).

Третий этап.

Для получения инверсий для A и B на соответствующих входах ставим инверторы и соединяем одноименные входные переменные в одну линию (рис. 1.10). Построение схемы закончено.

Порядок выполнения работы:

1. Выполните задание 1, задание 2.

2. Оформите отчет по работе.

Содержание отчета:

Оформить отчет следующего содержания:

    наименование работы; цель работы; задание; последовательность выполнения работы; вывод о проделанной работе.
