Двенадцатиканальный модуль аналогового ввода

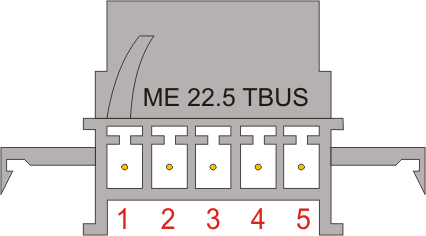

Внешний вид и назначение контактов ответной части к разъему Х5:
Номер контакта | Обозначение | Назначение |
1 | D+ | Линия Data+ интерфейса RS485 |
2 | D- | Линия Data - интерфейса RS485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
Схема подключения датчиков
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |
Технический паспорт
WAD-AIK12-BUS-95
ТУ У 33.2-33056998-001:2009

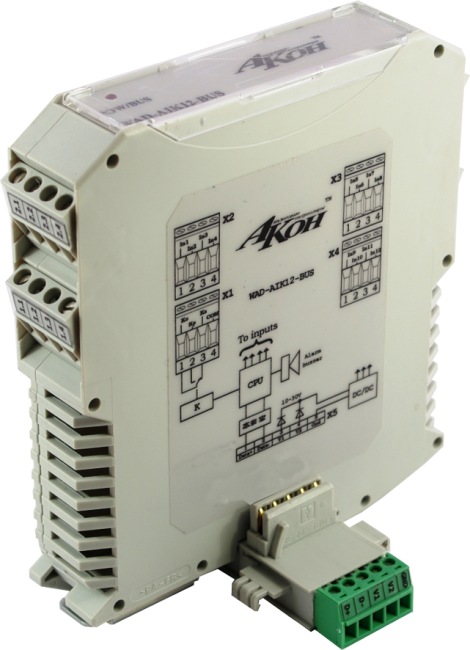

Двенадцатиканальный модуль аналогового ввода
Групповая гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2016
1. Основные технические характеристики:
Модуль WAD-AIK12-BUS-95 ТУ У 33.2-33056998-001:2009 предназначен для преобразования значения сигналов постоянного тока в цифровой код и передачи обработанного значения в головной вычислитель по линиям интерфейса RS-485.
Канал контроля температуры внутри модуля – 1.
Количество входных каналов – 12
Схема подключения входа – однопроводная (один общий для всех сигналов).
Диапазон преобразования – 0…20мА (входное сопротивление 120 Ом).
Основная приведенная к диапазону преобразования погрешность - ±0.1%.
Защита входов от перенапряжения – долговременная, до +/-24В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Входные цепи гальванически изолированы от питания модуля и интерфейса. Интерфейс изолирован от питания.
Напряжение гальванической изоляции 1500 В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.
Потребляемая мощность - не более 1.6 Вт.
Габариты модуля - 105х114х22,5 мм.
Вес - 130 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-AIK12-BUS-95 1 шт. № 000
Комплект разъемов: MEP 22.5 BUS 1 шт.
IMC 1.5/5 1 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 1.
Скорость обмена - 9600 бод.
Протокол – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:Модуль преобразователя WAD-AIK12-BUS-95 соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 28.01.2016 г.
Подпись лица ответственного за приёмку __________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.
Нормативная база:Модули WAD-AIK12-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426431.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

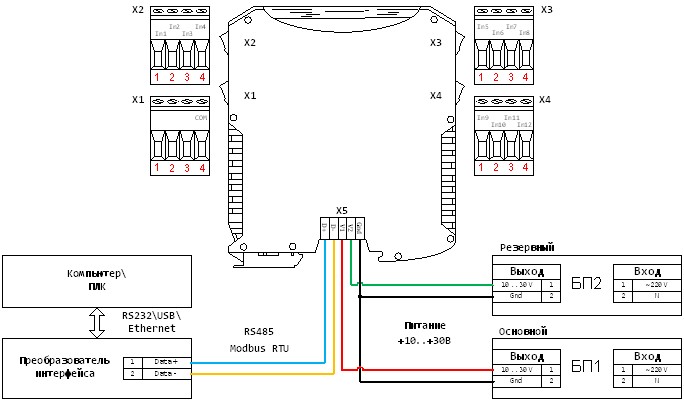

Схема подключения питания и RS485
Назначение контактов разъемов X1-X4
Разъём Х2: | |||
2.1 | 2.2 | 2.3 | 2.4 |
In1 Вход 1 | In2 Вход 2 | In3 Вход 3 | In4 Вход 4 |
Разъём Х1: | |||
1.1 | 1.2 | 1.3 | 1.4 |
не задействован | не задействован | не задействован | COM Общий входов |
Разъём Х3: | |||
3.1 | 3.2 | 3.3 | 3.4 |
In5 Вход 5 | In6 Вход 6 | In7 Вход 7 | In8 Вход 8 |
Разъём Х4: | |||
4.1 | 4.2 | 4.3 | 4.4 |
In9 Вход 9 | In10 Вход 10 | In11 Вход 11 | In12 Вход 12 |
