Инструкции по проведению олимпиады
ИНСТРУКЦИИ ПО ПРОВЕДЕНИЮ ОЛИМПИАДЫ
Выполните задание с применением программы «Компас 3D». Задание выполняется в двух файлах: форматов КОМПАС-Детали(*.m3d) и КОМПАС-Чертежи(*.cdw). Файлы должны быть названы – ФИО учащегося. Вышлите выполненные задания по адресу *****@***ru до 18.00 ч. 14 марта 2014 г.
- При этом задания должны быть помещены в одну папку. Папка должна быть названа - ФИО учащегося, класс, ОУ, улус. Поместить папку в формат RAR или ZIP, и отправить по указанному адресу *****@***ru
Контактные телефоны: 8(41133)2-67-24, 89627305282 ()
Задания
I Интернет-олимпиады школьников
по черчению среди Вилюйской группы улусов
КОМПАС-3D LT

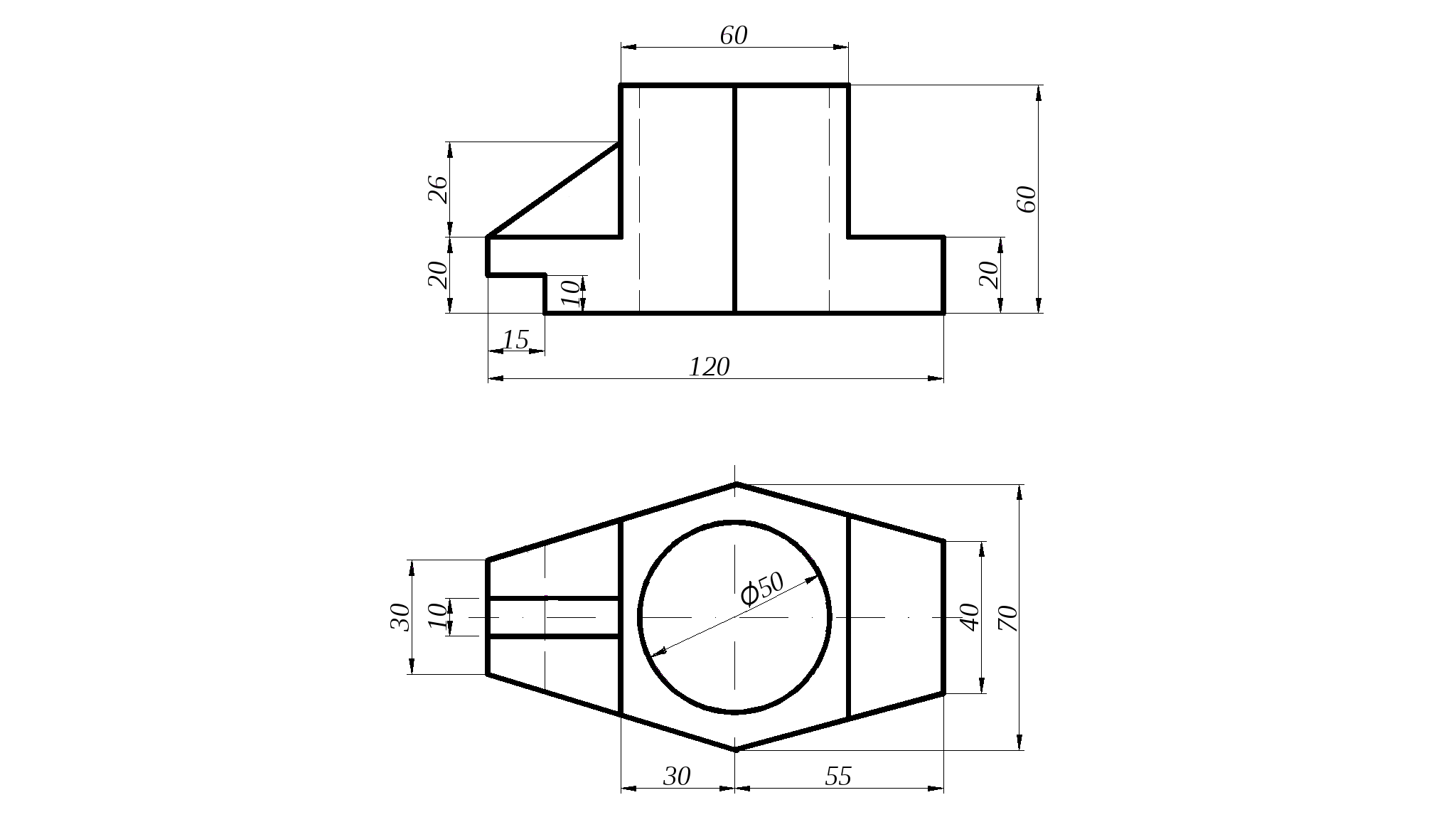

Создайте деталь. Начертите деталь в трех видах в М 1:1. Нанесите размеры детали. Постройте изометрическую проекцию.
Задания
I Интернет-олимпиады школьников
по черчению среди Вилюйской группы улусов
КОМПАС-3D LT

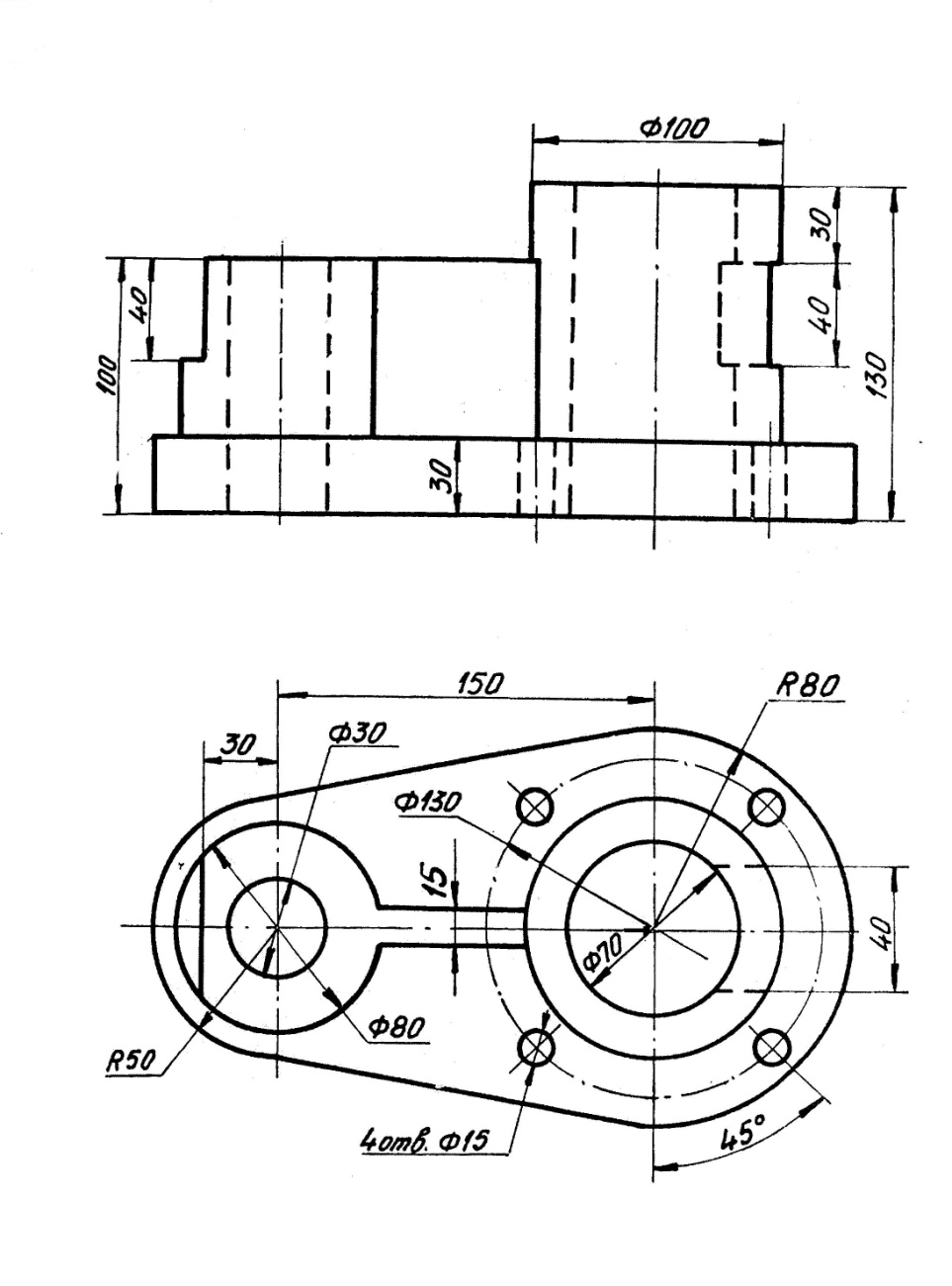

Создайте деталь. Начертите деталь в трех видах в М 1:1, с необходимыми разрезами. Нанесите размеры детали. Постройте изометрическую проекцию.
Задания
I Интернет-олимпиады школьников
по черчению среди Вилюйской группы улусов
КОМПАС-3D LT

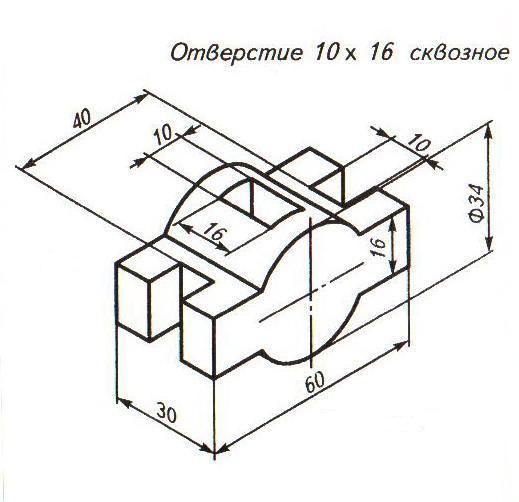

Создайте деталь. Начертите деталь в трех видах в М 1:1, с необходимыми разрезами. Нанесите размеры детали. Постройте изометрическую проекцию.
