16-канальный модуль аналогового вывода

16-канальный модуль аналогового вывода

АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

Технический паспорт

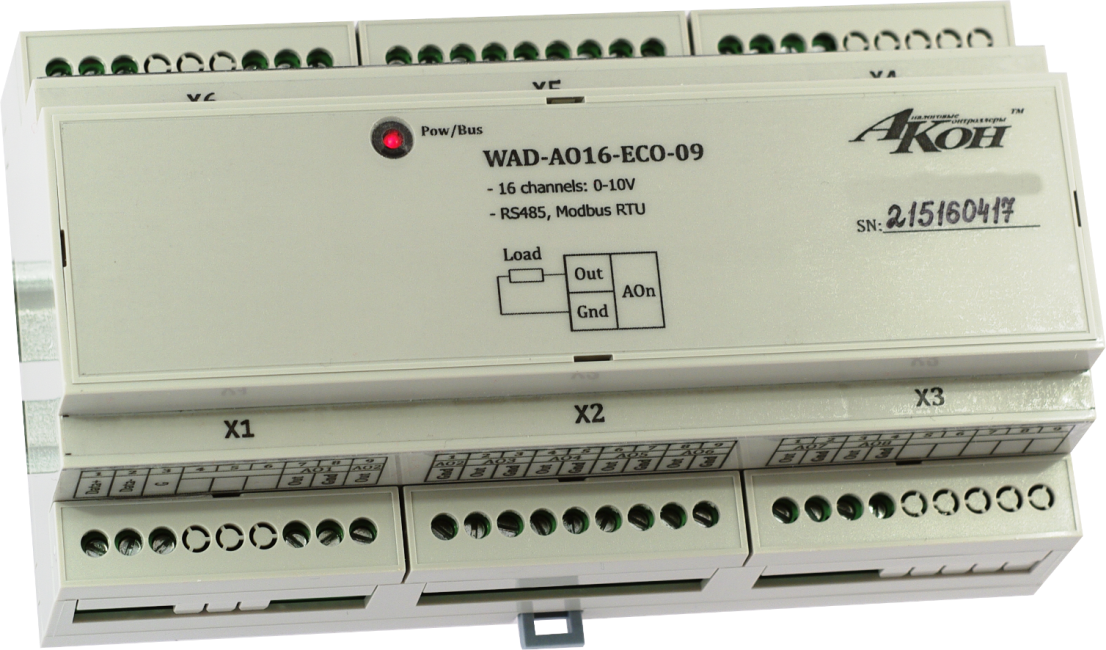

WAD-AO16-ECO-92

ТУ У 33.2-33056998-001:2009

16-канальный модуль аналогового вывода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2017

Основные технические характеристики:

Модуль WAD-AO16-ECO-92 ТУ У 33.2-33056998-001:2009 предназначен для формирования аналоговых сигналов постоянного тока  по шестнадцати каналам, получая команды управления по линиям интерфейса RS485.

Количество выходных каналов – 16.

Диапазон выхода – ток, 0-5мА (выходное сопротивление не менее 10 МОм).

Максимальное сопротивление нагрузки – 1800 Ом.

Основная приведенная к диапазону преобразования погрешность – ±0,08%.

Погрешность нелинейности не более ±0,06%.

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 120 дБ.

Подавление изменения напряжения питания не менее 150дБ.

Уровень шумов и помех на выходе в полосе частот до 10кГц не более -90дБ.

Дополнительная погрешность в рабочем диапазоне температур ±0.005%*0С.

Защита выходов от КЗ и подачи внешних потенциалов – долговременная, до +/-60В.

Защита входа питания от другой полярности и превышения напряжения - до +/-60В.

Защита линий интерфейса RS485 от превышения напряжения - до +/-60В.

Выходные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания.

Напряжение гальванической изоляции - 1500 В.

Напряжение питания - от 10 до 30 В (Рекомендуемое – 24В).

Потребляемая мощность - не более 3,6 Вт.

Средний срок службы изделия - 10 лет.

Габариты модуля - 159х90х57 мм.

Вес - 300 г.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-AO16-ECO-92        1 шт.        № 000

Паспорт (допускается 1 экз. на каждые 10 модулей).

Начальные настройки:

Адрес – 1.

Сскорость обмена – 9600.

Протокол обмена – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль WAD-AO16-ECO-92 соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска        27.10.2017 г.

Подпись лица, ответственного за приёмку        _________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone]‑33‑89, ([phone]‑29‑60, *****@***, www. akon.

Нормативная база:

Модули WAD-AO16-ECO ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426435.004 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.

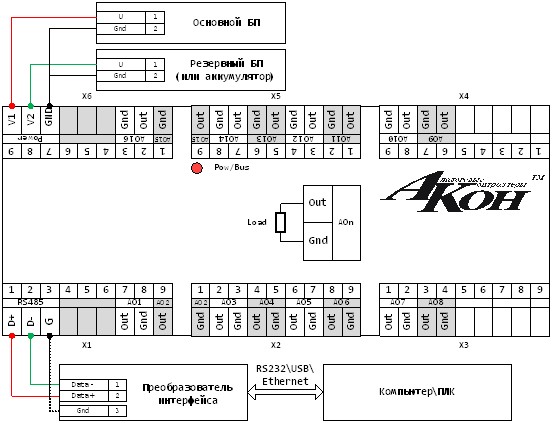

Схема подключения питания и RS485
