Лекции Физические основы ВОЛП (стр. 18 )

5.1.1. Типы и характеристики источников излучения
Главным элементом ПОМ является источник излучения. Перечислим основные требования, которым должен удовлетворять источник излучения, применяемый в ВОЛС:
• излучение должно вестись на длине волны одного из окон прозрачности волокна. В традиционных оптических волокнах существует три окна, в которых достигаются меньшие потери света при распространении: 850, 1300, 1550 нм;
• источник излучения должен выдерживать необходимую частоту модуляции для обеспечения передачи информации на требуемой скорости;
• источник излучения должен быть эффективным, в том смысле, что большая часть излучения источника попадала в волокно с минимальными потерями;
• источник излучения должен иметь достаточно большую мощность, чтобы сигнал можно было передавать на большие расстояния, но и не на столько, что-бы излучение приводило к нелинейным эффектам или могло повредить волокно или оптический приемник;
• температурные вариации не должны сказываться на функционировании источника излучения;
• стоимость производства источника излучения должна быть относительно невысокой.
Два основных типа источников излучения, удовлетворяющие перечисленным требованиям, используются в настоящее время – светодиоды (LED) и полупроводниковые лазерные диоды (LD).
Главная отличительная черта между светодиодами и лазерными диодами – это ширина спектра излучения. Светоизлучающие диоды имеют широкий спектр излучения, в то время как лазерные диоды имеют значительно более узкий спектр (Рисунок 4.1). Оба типа устройств весьма компактны и хорошо сопрягаются со стандартными электронными цепями.

Рисунок 5.1 Спектры излучения светодиодов и лазерных диодов

Светоизлучающие диоды

Благодаря своей простоте и низкой стоимости, светодиоды распространены значительно шире, чем лазерные диоды.
Принцип работы светодиода основан на излучательной рекомбинации носителей заряда в активной области гетерогенной структуры при пропускании через нее тока (Рисунок 4.2 а). Носители заряда – электроны и дырки – проникают в активный слой (гетеропереход) из прилегающих пассивных слоев (р - и n-слоя) вследствие подачи напряжения на р-n структуру и затем испытывают спонтанную рекомбинацию, сопровождающуюся излучением света.
Длина волны излучения л (мкм) связана с шириной запрещенной зоны активного слоя Eg (эВ) законом сохранения энергии л=1,24/Eg (Рисунок 4.2 б).
Показатель преломления активного слоя выше показателя преломления ограничивающих пассивных слоев, благодаря чему рекомбинационное излучение может распространяться в пределах активного слоя, испытывая многократное отражение, что значительно повышает КПД источника излучения.

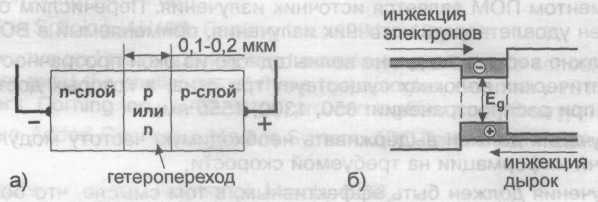

Рисунок 5.2 Двойная гетероструктура: а) гетероструктура; б) энергетическая диа-грамма при прямом смещении

Гетерогенные структуры могут создаваться на основе разных полупроводниковых материалов. Обычно в качестве подложки используются GaAs и InP. Соответствующий композиционный состав активного материала выбирается в зависимости от длины волны излучения и создается посредством напыления на подложку (Таблица 4.1).
Длину волны излучения л0 определяют как значение, соответствующее максимуму спектрального распределения мощности, а ширину спектра излучения Дл0,5 – как интер-вал длин волн, в котором спектральная плотность мощности составляет половину максимальной.

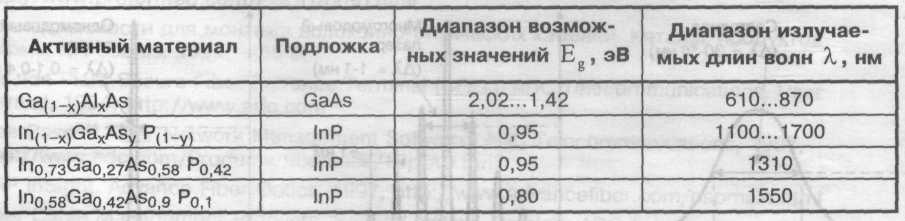

Таблица 5.1 Композиционные материалы, используемые для создания источников излучения различных длин волн

Лазерные диоды

Два главных конструктивных отличия есть у лазерного диода по сравнению со светодиодом. Первое, лазерный диод имеет встроенный оптический резонатор. Второе, лазерный диод работает при значительно больших значениях токов накачки, чем светодиод, что позволяет при превышении некоторого порогового значения получить режим индуцированного излучения. Именно такое излучение характеризуется высокой когерентностью, благодаря чему лазерные диоды имеют значительно меньше ширину спектра излучения (1-2 нм) против 30-50 нм у светодиодов (Рисунок 4.1).
Зависимость мощности излучения от тока накачки описывается ватт-амперной характеристикой лазерного диода. При малых токах накачки лазер испытывает слабое спонтанное излучение, работая как малоэффективный светодиод. При превышении некоторого порогового значения тока накачки Ithres, излучение становится индуцированным, что приводит к резкому росту мощности излучения и его когерентности (Рисунок 4.3).

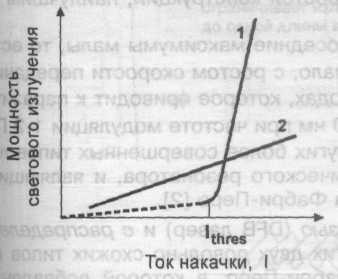

Рисунок 5.3 Ватт-амперные характеристики: 1 – лазерного диода; 2 – светодиода

Мощность выходного излучения Pout или выходная мощность излучения светодиода (output power) отражает мощность вводимого в волокно излучения. Наряду с традиционной единицей измерения Вт она может измеряться в дБм. Мощности Pout, измеренной в мВт (10-3 Вт), будет соответствовать мощность Pout=10lgPout (дБм). Использование единицы измерения дБм упрощает энергетический расчет бюджета линий. Мощность излучения, приводящаяся в характеристиках оптического передатчика, может варьироваться в некотором диапазоне. В таких случаях указывают диапазон мощности излучения (output power range). Например, -19/-14 дБм означает, что Pout min=-19 дБм, a Pout max=-14 дБм.
В магистральных ВОЛС используются два окна 1,3 и 1,55 мкм. Поскольку наименьшее затухание в волокне достигается в окне 1,55 мкм, на сверхпротяженных безретрансляционных участках (L=100 км) эффективней использовать оптические передатчики именно с этой длиной волны. В то же время на многих магистральных ВОЛС в состав ВОК входят только ступенчатые одномодовые волокна, имеющие минимум хроматической дисперсии в окрестности 1,3 мкм (волокон со смещенной дисперсией нет). На длине волны 1,55 мкм удельная хроматическая дисперсия у SMF составляет 17 пс/нмкм. А по-скольку полоса пропускания обратно пропорциональна ширине спектра излучения, то увеличить полосу пропускания можно только уменьшая ширину спектра излучения лазе-ра. Из таблицы () видно, что при ширине спектра Дл=4 нм полоса пропускания на 100 км составляет 63 МГц, а при Дл=0,2 нм соответственно 1260 МГц. Итак, для того чтобы оптические передатчики на длине волны 1,55 мкм могли в равной степени использоваться на протяженной линии не только с одномодовым волокном со смещенной дисперсией (DSF), но и со ступенчатым волокном (SMF), необходимо делать ширину спектра излучения передатчиков как можно меньше.
Четыре основных типа лазерных диодов получили наибольшее распространение: с резонатором Фабри-Перо; с распределенной обратной связью; с распределенным брэгговским отражением; с внешним резонатором.
Лазерные диоды с резонатором Фабри-Перо (FP лазеры, Fabry-Perot). Резонатор в таком лазерном диоде образуется торцевыми поверхностями, окружающими с обеих сторон гетерогенный переход. Одна из поверхностей отражает свет с коэффициентом отражения, близким к 100%, другая является полупрозрачной, обеспечивая, таким образом, выход излучения наружу.
На рисунке (Рисунок 4.1 б) показан спектр излучения промышленного лазерного диода с использованием резонатора Фабри-Перо. Как видно из рисунка, наряду с главным пиком, в котором сосредоточена основная мощность излучения, существуют побочные максимумы. Причина их возникновения связана с условиями образования стоячих волн. Для усиления света определенной длины волны необходимо выполнение двух условий. Первое, длина волны должна удовлетворять соотношению 2D=Nл, где D – диаметр резонатора Фабри-Перо, а N – некоторое целое число. Второе, длина волны должна попадать в диапазон, в пределах которого свет может усиливаться индуцированным излучением. Если этот диапазон достаточно мал, то имеет место одномодовый режим с шириной спектра меньше 1 нм. В противном случае в область Дл0,5 могут попасть два или более соседних максимумов, что соответствует многомодовому режиму с шириной спектра от одного до нескольких нм. FP лазер имеет далеко не самые высокие технические характеристики, но для тех приложений, где не требуется очень высокая скорость передачи данных, он, в силу более простой конструкции, наилучшим образом подходит с точки зрения цена-эффективность.
Следует отметить, что даже в том случае, когда соседние максимумы малы, то есть когда реализуется одномодовый режим излучения и Дл, мало, с ростом скорости передачи у FP лазера наблюдается перераспределение мощности в модах, которое приводит к паразитному эффекту – динамическому уширению спектра Дл, (до 10 нм при частоте модуляции 1-2 ГГц).
Этот эффект отсутствует у перечисленных трех других более совершенных типов лазерных диодов, отличающихся способом организации оптического резонатора, и являющихся в некоторой степени модернизацией простого резонатора Фабри-Перо.
Лазерные диоды с распределенной обратной связью (DFB лазер) и с распре-деленным брэгговским отражением (DBR лазер). Резонаторы у этих двух довольно схожих типов представляют собой модификацию плоского резонатора Фабри-Перо, в которой добавлена периодическая пространственная модуляционная структура. В DFB лазерах периодическая структура совмещена с активной областью (Рисунок 4.4 а), а в DBR лазерах периодическая структура вынесена за пределы активной области (Рисунок 4.4 б). Периодическая структура влияет на условия распространения и характеристики излучения. Так, преимуществами DFB и DBR лазеров по сравнению с FP лазером являются: уменьшение зависимости длины волны лазера от тока инжекции и температуры, высокая стабильность одномодовости и практически 100-процентная глубина модуляции. Температурный коэффициент Дл/ДТ для FP лазера порядка 0,5-1 нм/°С, в то время как для DFB лазера порядка 0,07-0,09 нм/°С. Основным недостатком DFB и DBR лазеров является сложная технология изготовления и, как следствие, более высокая цена.
Лазерный диод с внешним резонатором (ЕС лазер). В ЕС лазерах один или оба торца покрываются специальным слоем, уменьшающим отражение, и соответственно, одно или два зеркала ставятся вокруг активной области полупроводниковой структуры. На рисунке (Рисунок 4.4 в) показан пример ЕС лазера с одним внешним резонатором. Антиотражательное покрытие уменьшает коэффициент отражения примерно на четыре по-рядка, в то время как другой торец активного слоя отражает до 30% светового потока благодаря френелевскому отражению. Зеркало, как правило, совмещает функции дифракционной решетки. Для улучшения обратной связи между зеркалом и активным эле-ментом устанавливается линза.
Увеличивая или уменьшая расстояние до зеркала, а также одновременно разворачивая зеркало-решетку, — это эквивалентно изменению шага решетки – можно плавно из-менять длину волны излучения, причем диапазон настройки достигает 30 нм. В силу это-го, ЕС лазеры являются незаменимыми при разработке аппаратуры волнового уплотне-ния и измерительной аппаратуры для ВОЛС. По характеристикам они схожи с DFB и DBR лазерами.

5.1.2. Другие характеристики

Также важными характеристиками источников излучения являются: быстродействие источника излучения; деградация и время наработки на отказ.
Быстродействие источника излучения. Экспериментально измеряемым парамет-ром, отражающим быстродействие источника излучения, является максимальная частота модуляции. Предварительно устанавливаются пороги на уровне 0,1 и 0,9 от установивше-гося значения мощности светового излучения при низкочастотной модуляции прямо-угольными импульсами тока. По мере роста частоты модуляции, т. е. при переходе на меньшие масштабы по временной шкале, форма световых фронтов становится более пологой. Для описания фронтов вводят времена нарастания фrise и спада фfall мощности из-лучения, определяемые как временные интервалы, за которые происходит нарастание от 0,1 до 0,9 и, наоборот, спад светового сигнала от 0,9 до 0,1. Максимальная частота моду-ляции определяется как частота входных электрических импульсов, при которой выход-ной оптический сигнал перестает пересекать пороговые значения 0,1 и 0,9, оставаясь при этом во внутренней области. Для светодиодов эта частота может достигать до 200 МГц, а у лазерных диодов – значительно больше (несколько ГГц). Времена нарастания и спада
предоставляют информацию о полосе пропускания W. Если предположить, что они равны между собой (а это не всегда так), то полосу пропускания можно определить по формуле (2.8): W=0,35/фrise.

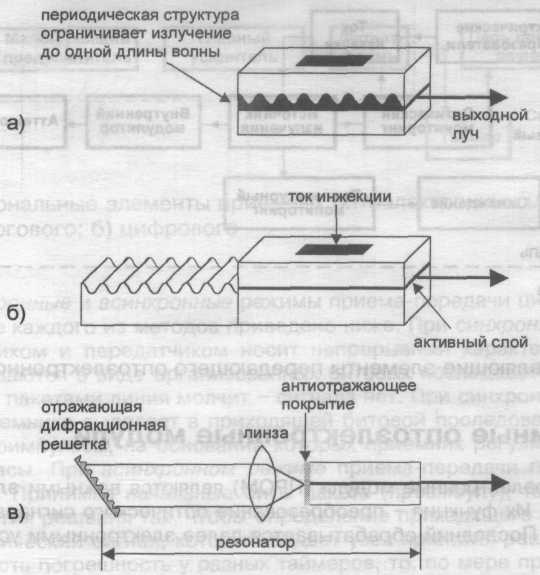

Рисунок 5.4 Три основных типа лазерных диодов: а) лазер с распределенной об-ратной связью, DFB лазер; б) лазер с распределенным брэгговским отражением, DBR лазер; в) лазер с одним внешним резонатором, ЕС лазер

Деградация и время наработки на отказ. По мере эксплуатации оптического пере-датчика его характеристики постепенно ухудшаются – падает мощность излучения, и, в конце концов, он выходит из строя. Это связано с деградацией полупроводникового слоя. Надежность полупроводникового излучателя определяется средней наработкой на отказ или интенсивностью отказов. Лазерные диоды, выпускаемые десять лет назад, обладали значительно меньшей надежностью по сравнению со светодиодами. Однако в настоящее время, благодаря совершенствованию конструкций и технологии изготовления, удалось значительно повысить надежность лазерных диодов и приблизить их к светодиодам по времени наработки на отказ, которое составляет до 50 000 часов и более (5-8 лет).

5.1.3. Основные элементы ПОМ

Для организации передачи оптических сигналов не достаточно иметь только источник излучения. В любой конструкции ПОМ есть специальный держатель (housing), который позволяет закрепить и защитить составные элементы передатчика: источник излучения, узел электрического интерфейса и место сопряжения с волокном. Иногда требуются дополнительные внутренние элементы для оптимального подсоединения волокна. Важным элементом лазерных диодов является цепь тока накачки, и система контроля температуры. Для сложных лазерных систем добавляют выходной мониторинг оптического сигнала. Общая схема конструкции оптического передатчика, в которой не все элементы являются обязательными, показана на рисунке (Рисунок 4.5).

Рисунок 5.5 Составляющие элементы передающего оптоэлектронного модуля (ПОМ)
