Требования к технологическому контейнеру МКТ-02 (тип 9)

Требования к технологическому контейнеру МКТ-02 (тип 9)

Требования к технологическому контейнеру МКТ-02 (тип 9)

1. Назначение

1.1. Контейнер технологический предназначен для размещения и эксплуатации оборудования телерадиовещания, спутниковой связи и других видов связи.

1.2. Контейнер должен обеспечивать эксплуатацию оборудования в условиях умеренного климата с температурой окружающего воздуха от -40 °С до +40 °С. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69.

1.3. Контейнер изготавливается согласно рабочей документации и ТУ 6696-004-25486438-2010.

  Принимается в соответствии  с требованиями СНиП, РД 45.167-2001, ВРПБ БС-99.

2. Технические характеристики

2.1. Габаритные размеры:

  длина  - 1680 мм

  ширина - 2162 мм

  высота  -  2260 мм

2.2. Внешние размеры:

  длина  - 1320 мм

  ширина - 2112 мм

  высота  - 2260 мм

2.3. Внутренние размеры:

  длина  - 1050 мм

  ширина - 1930 мм

  высота  - 1970 мм

2.4. Максимальная допустимая нагрузка на пол: 1000 кг на 600х600 мм.

2.5. Вес (без оборудования): не более 800 кг

2.6. Срок службы: 25 лет

3. Конструкция

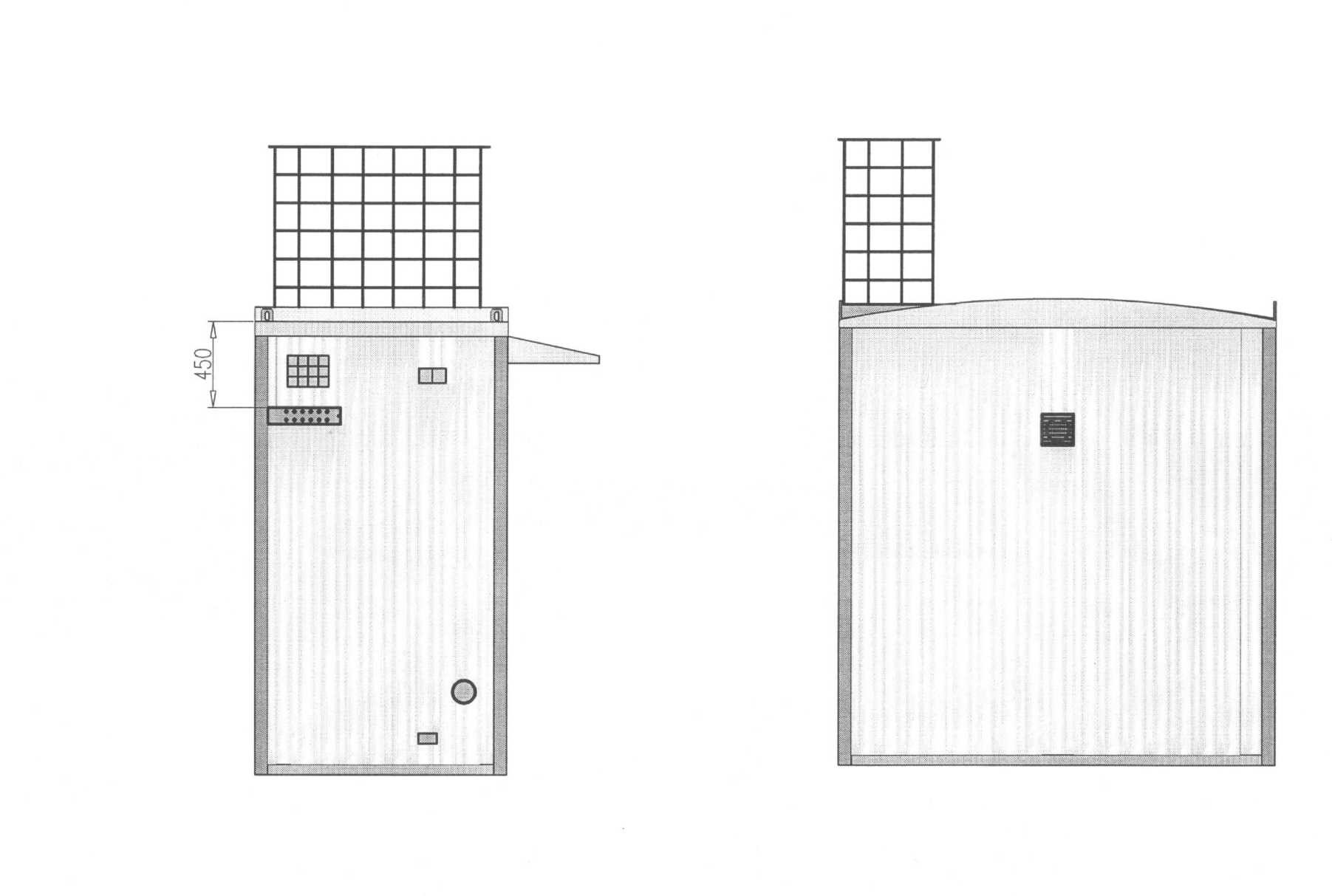

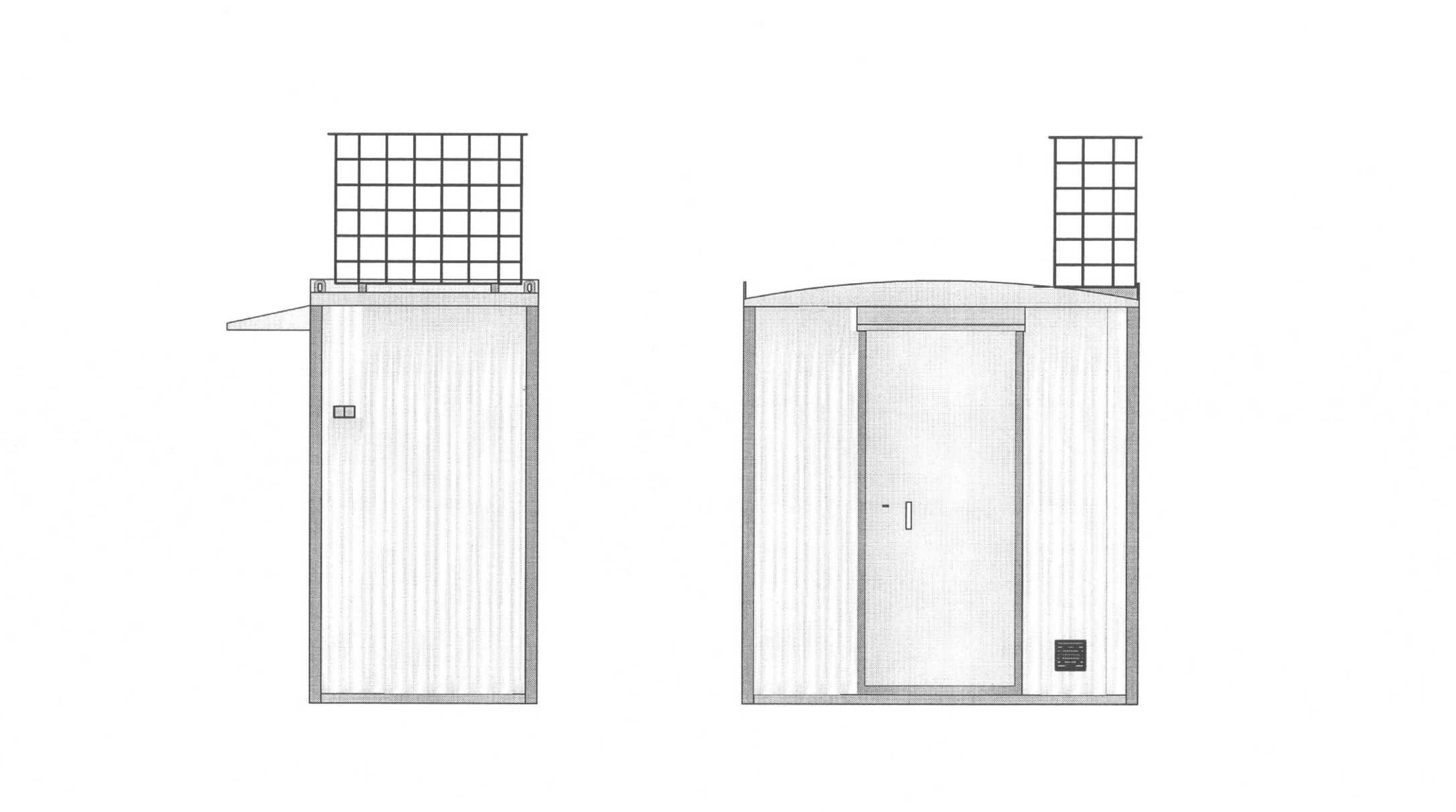

Контейнер выполняется в виде прямоугольного параллелепипеда с крышей арочного типа.

На крыше контейнера располагается кронштейн для установки наружного блока кондиционера и защитной корзины.

Каркас контейнера представляет собой цельносварную усиленную конструкцию.

Стены и крыша контейнера выполнены из стального листа толщиной 2 мм для обеспечения герметичности и антивандальной защиты. Снаружи стены контейнера обшиты профлистом, а крыша листом с двусторонним полимерным покрытием.

Снизу рама контейнера обшивается стальным листом толщиной 2 мм. Между внешними стальными листами днища контейнера и внутренним полом уложены: гидроизоляционная пленка, теплоизоляционный негорючий материал, пароизоляционная пленка. Общая толщина утеплителя – 80 мм. Утепление потолка и стен контейнера выполнено по аналогичной схеме.

Входная дверь металлическая, утепленная, толщиной 80мм, оборудована врезным замком сейфового типа.

Полы выполняются из ЦСП, покрытой антистатическим линолеумом. Под линолеум уложена медная фольга, концы которой выведены на стену в двух местах. Стены обшиваются ГВЛ-В и оклеиваются стеклообоями, окрашенными вододисперсной краской светлых тонов.

Контейнер оборудован:

- вводами для силовых кабелей, электрических приборов и сигнализации;

- закладными элементами для крепления оборудования.

4. Комплектность

В комплект поставки входят:

- контейнер, укомплектованный изделиями в соответствии со сборочным чертежом и комплектовочной ведомостью;

- паспорт на контейнер;

- комплектовочная ведомость.

5. Сведения о пожарной безопасности

5.1. Степень огнестойкости контейнера IV согласно требованиям 123-ФЗ от 01.01.2001г., СниП21-01-07, ВРПБ БС-99, ВНТП (РД45.162-2001).

5.2. Материалы, изделия и конструкции, применяемые при изготовлении, имеют российские сертификаты пожарной безопасности.

Наименование оборудования
Контейнер технологический, поставляется  в составе:
Одностворчатая внешняя дверь - 1 шт.
Одностворчатая внутренняя дверь  - 1 шт.
Ключи от внешней двери - 5 шт.
Ключи от внутренней двери - 5 шт.
Наклонный защитный козырек над внешней дверью  - 1 шт.
Разборная входная площадка  - 1 шт.
Фиксатор открытого положения внешней двери - 1 шт.
Коврик диэлектрический 750х750 мм. - 2 шт.
Лампа переносная (фонарик с батарейками) - 1 шт.
Огнетушитель УК - 1 шт.
Кронштейн для монтажа внешнего блока кондиционера  - 1 к-т.
Наружное ограждение для внешнего блока кондиционера  - 1 шт.
Внутренний контур заземления  - 1 шт.
Внешнее заземление (глубинный заземлитель штыревого типа) - к-т.
Вводное устройство электроэнергии типа «Гусь» - 1 шт.
Горизонтальный сетчатый лоток «кабельрост»  - 1 к-т.
Щит учета и распределения электроэнергии  - 1 шт. в составе:
ЯТП-025 220/36 - 1 шт.
Набор  автоматов  защитного  отключения  из  расчета  под однофазную сеть мощностью 3кВт - 1 к-т.
Счетчик электрический Меркурий ART-02 PQRISDN 3х230(400)В, 10(100)А, кл. т. 1/2  - 1 шт.
Переключатель ОТ-45 ЕЗС, «Дизель-Сеть» - 1 шт.
DIN-рейка  - 1 шт.
Шина заземления - 1 шт.
Нулевая шина - 1 шт.
Узел подключения ПЭС (Вилка и розетка силовая)  - 1 шт. в составе:
Розетка 124 стационарная 3P+PE 32А 380 В IP44 ИЭК - 1 шт.
Вилка каб.024 перен.3P+PE 32А 380 В IP44 ИЭК - 1 шт.
Освещение и электропитание:
Выключатели наружного исполнения - 2 шт.
Светильник типа ФБП-01 (в помещении ввода кабелей) - 1 шт.
Светильник типа ЛПО-2х40 (в помещении автозала) - 1 шт.
Силовые розетки 220В (в автозале) - 2 шт.
Кондиционирование и отопление
Расходные материалы под установку сплит системы - 1 к-т.
Обогреватель масляный с терморегулятором 1,5 кВт  - 1 шт.
ПОС
Куб-микро  - 1 шт.
Блок питания под Куб-микро  - 1 шт.
Пожарный датчик дымовой  - 2 шт.
Сплит система хладопроизводительностью не менее 2,7 кВт
