Применение программного обеспечения photomod при геодезических изысканиях в республике Узбекистан
Талаба , Илмий рахбар: | ПРИМЕНЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ PHOTOMOD ПРИ ГЕОДЕЗИЧЕСКИХ ИЗЫСКАНИЯХ В РЕСПУБЛИКЕ УЗБЕКИСТАН |
Прежде чем приступить к созданию нового проекта, необходимо запастись исходными данными. К исходным данным относятся:
1. Снимки. Аэро - или космо - в формате *.tif, *.jpg или другом принимаемом программой.
2. Данные о параметрах съемочной камеры для аналоговых и цифровых камер. Для сканерных космических снимков необходим файл коэффициентов рационального многочлена RPC (rational polynomial coefficients) в котором собрана вся необходимая информация, как по камере, так и по снимкам.
Обычно это файл поставляется вместе со снимками. Помимо RPC может быть использована строгая модель.
3. Файл, содержащий координаты центров проекций, а также углы омега, фи, каппа для каждого снимка в формате *.txt.
4. Сведения о системе координат, в которой производились измерения. Чаще всего это UTM WGS84.
5. Абрисы и координат опорных точек поставляемые геодезистами по результатам полевых измерений на местности.
6. Координаты пунктов геодезической сети попадающих на территорию съемки.
Если данных 5 и 6 пунктов нет, то в качестве точек привязки могут выступить центры проекций.
В PHOTOMOD имеется две возможности загрузки изображений это из файла
или из ресурса
Способ загрузки из ресурсов означает, что в каком-то проекте мы уже использовали эти фотографии. Тогда можно указать проект, в котором они находятся.

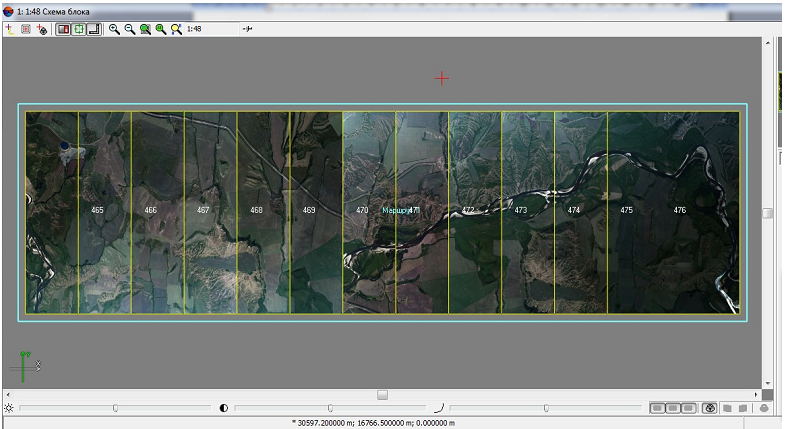

На форме Схема блока появились загруженные изображения
Внутреннее ориентирование.
Для дальнейшей работы необходимо указать программе, какой камерой выполнялась съемка. Данные о параметрах камеры поставляются в документации завода изготовителя вместе с камерой. В нашем случае съемка производилась цифровой камерой UCam-x для которой фокусное расстояние равно 100.5 мм, положение главной точки Xо= -0.144 мм, Yо = 0. Дисторсия отсутствует. Размер одного пикселя равен 7.2 мкм. В данной камере предусмотрена максимальная компенсация смаза изображения 50 пиксель. Поле зрения поперек маршрута 55о вдоль маршрута 37о.
Параметры камеры задаем, выбирая в меню Ориентирование пункт Управление камерами (Ctrl+Alt+I). После того как введены параметры камеры необходимо присвоить эти параметры всем снимкам проекта для чего на форме имеется соответствующее поле. Отметим также галочку обеспечивающую поворот всех снимков пока на 0 градусов. Нажатие кнопки Выполнить осуществляет внутреннее ориентирование всех снимков.
Внешнее ориентирование.
На борту самолета производящего аэросъемку имеются приборы позволяющие определять координаты центров кадров, а также углы наклона по трем осям относительно осей связанных с покоящимся на стоянке самолетом. Такими приборами являются GPS и гироскоп.
Можно предварительно отредактировать файл внешней ориентации в блокноте, убрав из него все лишнее. В меню основной формы нажмем кнопку
и в открывшейся форме активируем кнопку импорта
.

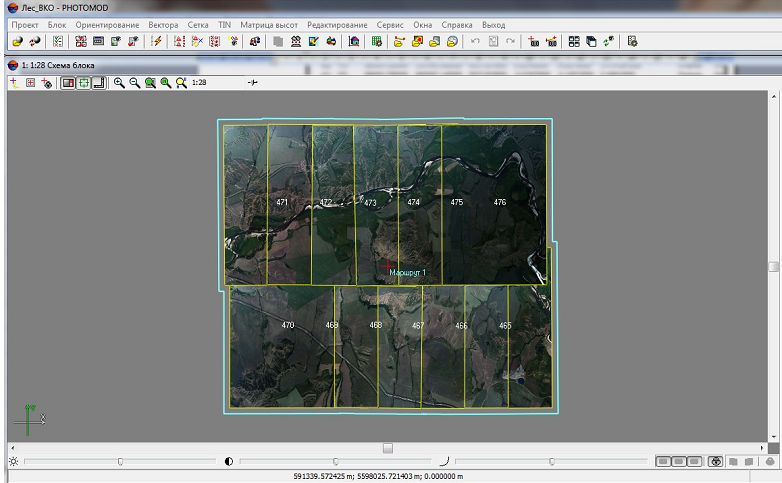

Сразу же после этого видим, что фотографии перестроились из одной линии в блок из двух линий.
Создание накидного монтажа важно для процедуры автоматического определения связующих точек. Накидной монтаж может быть выполнен вручную или по данным внешнего ориентирования. В зависимости от того какими данными мы располагаем выставляем соответствующие галочки.
Редактирование точек.
PHOTOMOD предоставляет массу возможностей для выполнения редактирования. Познакомимся с некоторыми из них. Подробное описание действия и назначения всех кнопок можно найти в разделе Справка. Наиболее часто применяемые операции:
- Вставить точку – клавиша Insert на клавиатуре. Переместить точку – при нажатой клавиши Ctrl перетаскиваем точку, как при перетаскивании файла в Windows. Перемещение снимка – при нажатой клавише Alt появляется ладонь для перемещения снимка.
Построение ЦММ
Главными элементами ЦММ являются пикеты – точки, лежащие на поверхности земли. Пикеты можно расставлять в ручном или в автоматическом режиме. Для автоматической расстановки пикетов в меню выбираем Вектора – Расчет пикетов…
Расстановка пикетов в автоматическом режиме производится так. Сначала строится сетка с выбранным шагом. Затем программа пытается возле каждого узла сетки найти точку с наилучшей корреляцией. Если такая точка не находится, происходит переход к следующему узлу сетки. После выбора пункта Расчет пикетов предлагается задать шаг сетки.
Шаг сетки выбирается в зависимости от местности. Если местность равнинная, то шаг сетки можно сделать большим. Для гористой местности шаг следует сделать меньше.
Список литературы:
1.. «Фотограмметрическая обработка и дешефрирование аэроснимков» Москва -2015 год.
2., , О. Шукина, «Фотограмметрия ва ерни масофадан туриб тадқиқ этиш» Тошкент-2015 йил
