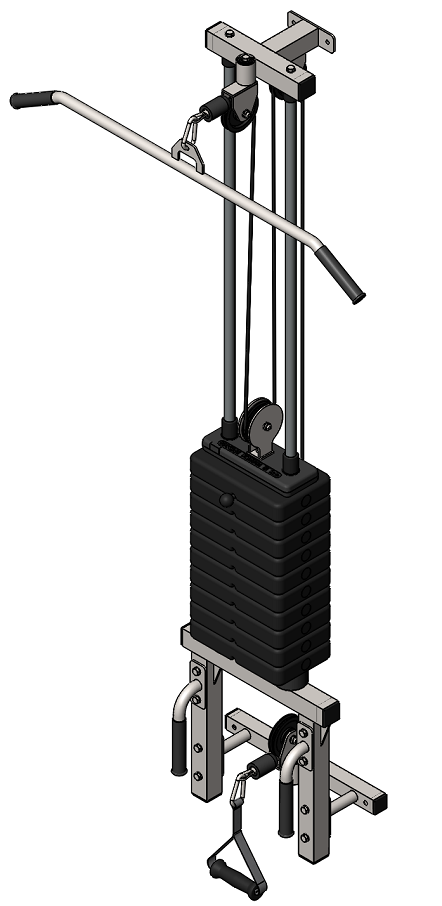

IK 24 Реабилитационный домашний тренажер Универсал

(инструкция по сборке)

Комплект поставки

IK 901sp Ручка блочная для мышц спины, длинная	1 шт.
IK 907sp Ручка для тяги закрытая	1 шт.
Крепление к стене снизу	1 шт.
Рама сверху	1 шт.
Рама снизу	1 шт.
Рукоять	2 шт.
Втулка центрирующая	2 шт.
Направляющая	2 шт.
Болт М10х60	4 шт.
Болт М10х70	8 шт.
Гайка М10 самоконтрящаяся	8 шт.
Зажим для троса «Duplex»	2 шт.
Карабин пожарный 8х80 тип С	2 шт.
Коуш стальной	2 шт.
Шайба D10	12 шт.
Верхний груз – грузоблок 5 кг	1 шт.
Груз пластиковый 4,7 кг	10 шт.
Демпфер	2 шт.
Ограничитель троса	2 шт.
Фиксатор для грузоблоков	1 шт.
Шнур плетенный полиамидный 16-тирядный D=8 мм	1 шт.

Примечание: в комплект поставки не входит анкерная техника для крепления к стене (диаметр гильзы анкера не должен превышать 10 мм).

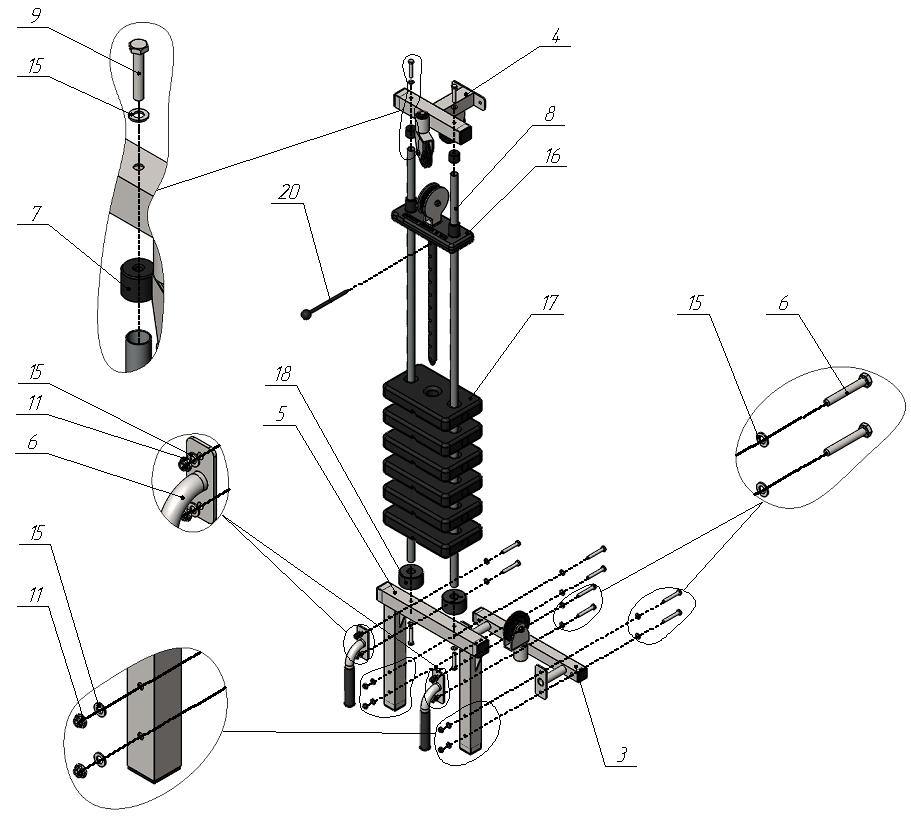

К раме снизу (5) прикрутите рукояти (6) и крепление к стене (3) комплектом крепежа: болт М10х70 (10); гайка М10 (11); шайба D10 (15). Примечание: шайба D10 устанавливается и со стороны болта, и со стороны гайки.

К раме (5) прикрутите демпфера (18) комплектом крепежа: болт М10х60 (9), шайба D10 (15), затем вставьте в них направляющие (8). На направляющие (8) наденьте поочередно 10-ть грузов (17), следом наденьте верхний груз с флейтой (16).

Нагрузка регулируется при помощи фиксатора (20).

Сверху на направляющие наденьте центрирующие втулки (7), следом – раму сверху (4) и зафиксируйте ее комплектом крепежа: болт М10х60 (9), шайба D10 (15).

Рис.1

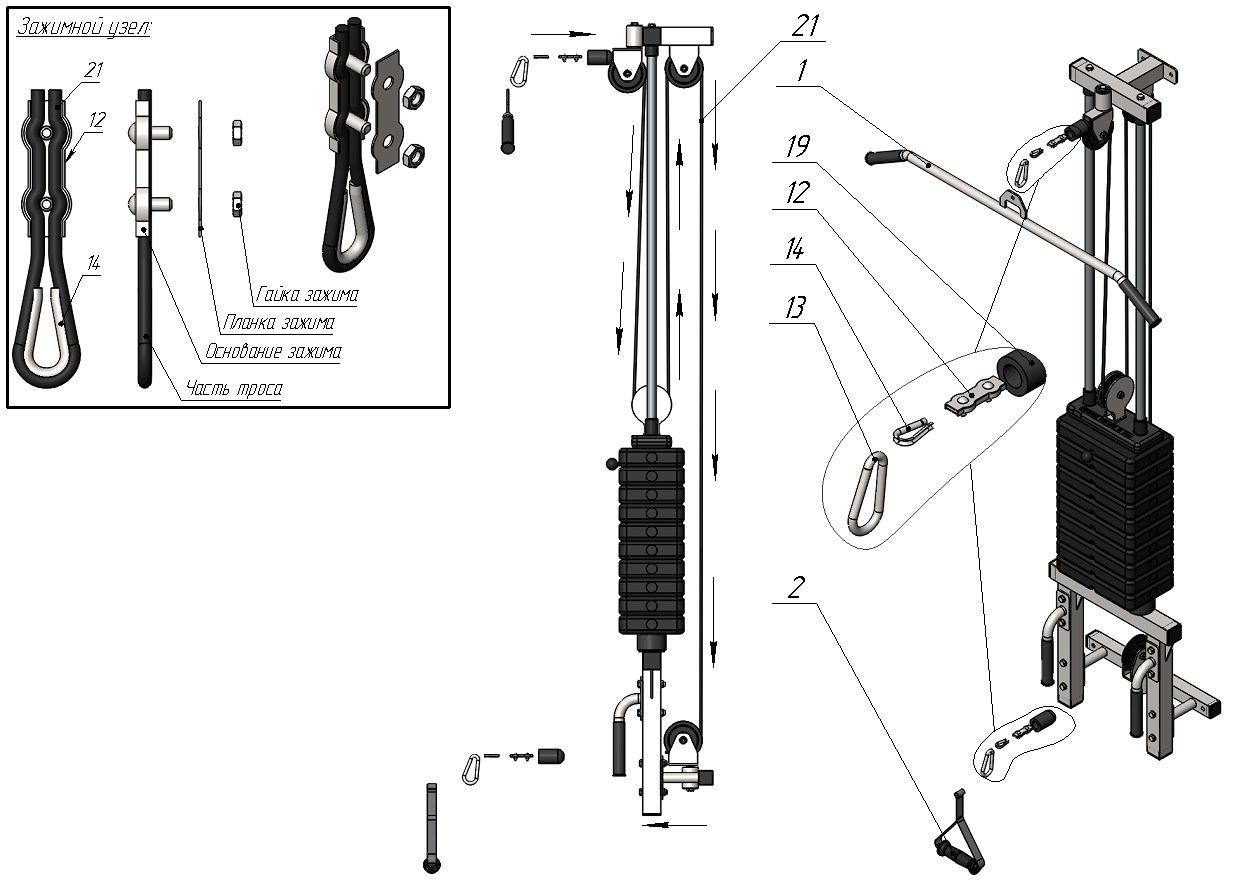

Возьмите один конец шнура (21) и проденьте его через отверстие в стопоре (19); затем вложите шнур в зажим «Duplex» (12), обогнув болты зажима с одной стороны; далее вытяните шнур посильнее и сделайте петлю, вложите в нее коуш (14); вернитесь в зажим (12), снова обогнув болты, но с другой стороны. Затяните как можно сильнее планку зажима (12). Зажим со шнуром вставьте в полость стопора (19). Зафиксированный конец шнура скрепите с длинной ручкой тяги (1) при помощи карабина (13). Свободный конец шнура (21) пропустите согласно схеме и повторите последовательность операций, указанных выше. Второй зафиксированный конец скрепите с одиночной ручкой тяги (2) (рис.2).

Рис.2
