Стандарт на универсальную кабельную систему для помещений заказчика ISO/ IEC IS 11801 Information Technology. Generic cabling for customer premises был принят весной 1995 года. Поскольку он является международным и Россия принимает участие в деятельности ISO, будем рассматривать его как основной. Ниже приводится краткое изложение положений этого стандарта, интересующих разработчиков кабельных систем (но не компонентов к ним). Для удобства указываются номера статей (clause) стандарта в редакции июля 1995 года ISO/ IEC 11801:1995(Е), в конце приводятся его более поздние дополнения. Стандарт «EN 50173 Information technology. Generic cabling systems» был принят в августе 1995 года европейским комитетом по электротехнической стандартизации CENELEC (сокращение от французского названия данного комитета). Этот стандарт по техническим вопросам близок к международному ISO 11801 и включает некоторые более поздние добавления отличия приводятся по ходу изложения. В стандарте EN 50173 немного иная нумерация статей: содержимое ст. 1 EN 50173 включает статьи 1 и 4 ISO, в результате чего статьи 4-9 EN 50173 соответствуют статьям 5-10 ISO 11801. Названия статей различаются незначительно. Внутри статей имеется сдвиг в нумерации параграфов, но текст практически совпадает, за исключением ст. 2: EN 50173 ссылается на нормативные документы CENELEC, a ISO 11801 - на ISO.

Статья 1 (Scope)

определяет применимость стандарта: он предназначен для кабельной сети проводов витая пара и оптических волокон, охватывающей одно или несколько зданий. Географическая протяженность до 3 км, площадь помещений до 1 000 000 м2, количество обслуживаемого персонала — от 01.01.010 человек. Структура системы оптимизирована под эти параметры, но стандарт применим и при выходе за эти границы. Кабельная система поддерживает широкий спектр сервисов, включая голосовую связь (телефонию), передачу данных, текста, изображений и видео. Стандарт задает:

Структуру и минимальную конфигурацию для прокладки универсальной кабельной сети (generic cabling). Требования к реализации. Требования к производительности отдельных кабельных линий. Требования соответствия и процедуры верификации.

Стандарт не распространяется на кабели и шнуры, используемые для подключения к универсальной кабельной сети оборудования, специфичного для конкретного приложения. Однако в расчетах приводятся ограничения на их длины и требования к пропускной способности.

Статья 2 (Normative references)

содержит ссылки на нормативные документы, относящиеся к применяемым компонентам, процедурам тестирования, электромагнитной совместимости и т. п.

Статья 3 (Definitions and abbreviations)

дает толкование используемых терминов и сокращений.

Статья 4 (Conformance)

определяет критерии соответствия кабельной проводки данному стандарту: a. Соответствие конфигурации требованиям ст. 5. b. Соответствие интерфейсов кабельной системы требованиям ст. 9. c. Вся кабельная сеть должна состоять из линии с уровнями пропускной способности, соответствующей ст. 7. Это достигается применением компонентов, соответствующих требованиям ст. 8 и 9 согласно ст. 6. Возможна иразработка иных реализаций, но линии должны удовлетворять требованиям ст. 7, 9 и приложения А. d. Администрирование должно соответствовать требованиям ст. 11. e. Требования к безопасности (для людей) и электромагнитной совместимости должны соответствовать местным (национальным) нормативам. Если линии выполнены из компонентов, соответствующих требованиям ст. 8 и 9 согласно ст. 6 без превышения допустимой длины, тестирование параметров их производительности на соответствие ст. 7 не требуется. Тестирование на соответствие требуется:

При превышении длины линий относительно ст. 6. При использовании компонентов, отличающихся от описанных в ст. 8 и 9. Для оценки пригодности установленной кабельной системы к использованию некоторых групп приложений. Для верификации (если требуется) установленной системы, разработанной в соответствии с ст. 6, 8 и 9.

Спецификации, обозначенные ffs (for further study), предварительны и не являются обязательными.

Статья 5 (Structure of the generic cabling system)

описывает структуру универсальной кабельной системы, которая строится независимо от используемых коммуникационных (сетевых) приложений. Что представляет собой СКС, можно представить по рис. 1.

Согласно концепции СКС, по всей площади здания, на которой потенциально могут располагаться рабочие места (workarea), устанавливаются абонентские телекоммуникационные розетки TO (Telecommunication Outlet). От каждой абонентской розетки прокладываются кабели к распределительным панелям, расположенным в телекоммуникационных помещениях TC (Telecommunication Closet). Телекоммуникационные помещения обычно располагаются на каждом этаже здания, и распределительные панели, на которых собираются кабели от абонентских розеток, называются этажными распределителями FD (Floor Distributor). Кабели от рабочих мест называют горизонтальными, хотя фактически они могут иметь и вертикальные участки (в некоторых случаях даже и межэтажные переходы, если распределители устанавливаются не на всех этажах). Этажные распределители связываются магистральными линиями с домовым распределителем BD (Building Distributor), эти линии называют вертикальными. Если сеть связывает несколько близко расположенных зданий (кампус), то домовые распределители связываются с распределителем комплекса зданий (кампусным распределителем) CD (Campus Distributor) магистралью комплекса зданий (кампусной магистралью).

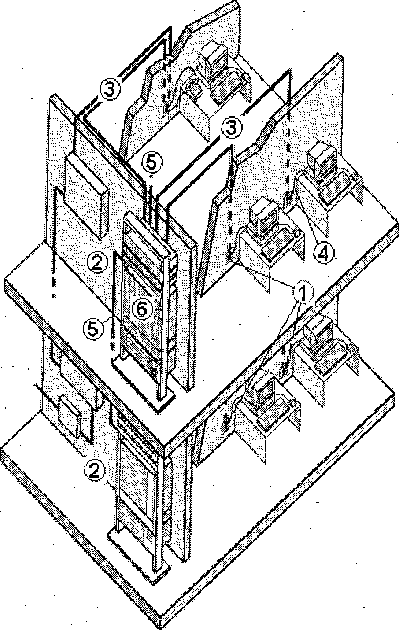

Рис. 1. Структурированная кабельная система: 1 —телекоммуникационные розетки, 2 — телекоммуникационные помещения, 3.— горизонтальные кабели, 4 — абонентские шнуры, 5 — вертикальные кабели, б — распределители

Структура универсальной кабельной сети приведена на рис. 2. На нем в горизонтальной системе присутствуют и необязательные точки перехода ТР (Transition Point) — места, где могут. соединяться две части горизонтального кабеля (например, многопарный с индивидуальными кабелями, идущими к розеткам). В этих точках кабели должны быть оконцованы, соединение пар или волокон выполняется «один в один» относительно постоянно и их запрещается использовать для целей администрирования (перекоммутации абонентских розеток). Активное оборудование в этих точках не размещается. В каждой горизонтальной линии допускается не более одной точки перехода. Абонентские кабели (шнуры) рабочей зоны не являются постоянными, они специфичны для конкретных приложений и стандартом не охватываются.

Рис. 2. Структура универсальной кабельной сети.

Структура связей между элементами является иерархической звездообразной, ее возможный вид приведен на рис. 3. В зависимости от масштабов, она может ограничиваться и одним-двумя. нижними уровнями. В большом здании возможно размещение и всех трех уровней иерархии. Кабели прокладываются между соседними уровнями иерархии распределителей, возможна прокладка кабелей и между распределителями одного уровня (показаны пунктиром). Эти дополнительные линии могут использоваться некоторыми приложениями для резервирования и/или повышения пропускной способности магистрали.

Рис. 3. Структура связей

Рис. 3. Структура связей в универсальной кабельной сети.

Распределители размещаются в аппаратных комнатах или телекоммуникационных помещениях. Кабели прокладываются в коробах, лотках, трубах и т. п.

Интерфейсы универсальной кабельной системы (точки подключения оборудования) могут располагаться на границах подсистем (рис. 4). Распределители обеспечивают коммутацию между кабелями подсистем смежных уровней и между кабелями и оборудованием. Оборудование EQP может подключаться по схеме кросс-коммутации (cross-connection) или непосредственного подключения (interconnection). Различие этих схем заключается в наличии дополнительной распределительной панели (схема кросс-коммутации), на которой представлены порты оборудования (на рис. 4 кросс-коммутация показана в BD). При этом появляется дополнительное разъемное соединение и коммутационный шнур. В схеме непосредственного подключения горизонтальные кабели подключаются к коммуникационному оборудованию прямо сетевыми шнурами.

Рис. 4. Возможные интерфейсы универсальной кабельной сети

Этажные распределители устанавливают из расчета как минимум одного на каждые 1000 м2 офисной площади на каждом этаже здания. При невысокой населенности этажа допускается обслуживание этажным распределителем абонентов смежных этажей. Рекомендованные типы кабелей — витая пара 100 Ом (допускается и 120 Ом) и оптоволокно (см. табл. 1).

Таблица 2. Рекомендованная среда передачи
Подсистема	Тип	Рекомендуемое применение
Горизонтальная	Витая пара	Голос и данные
Горизонтальная	Оптоволокно	Данные
Магистраль здания	Витая пара	Голос, данные со средней скоростью передачи
Магистраль здания	Оптоволокно	Данные со средней и высокой скоростью передачи
Кампусная магистраль	Оптоволокно	Большинство приложений Позволяет преодолеть проблемы разности потенциалов «земли» и помехи
Кампусная магистраль	Витая пара	Телефония, если оптика не требуется

Телекоммуникационные розетки устанавливаются по всей площади, на которой могут располагаться рабочие места. Во многих странах принят норматив, по которому пара розеток должна обслуживать зону не более 10 кв. м. Розетки могут располагаться на стенах, в полу и других местах, по одиночке или группами, но каждому рабочему месту выделяется своя пара гнезд (не менее). Одно из гнезд каждого рабочего места должно соединяться с распределителем витой парой 100 или 120 Ом, другие могут соединяться витой парой или оптоволокном. К гнездам с витой парой должны подходить кабели с двумя или четырьмя парами проводов, которые все должны быть подключены к контактам розетки. Если используются только две пары, это должно быть видно из маркировки розетки. Каждая розетка должна иметь постоянную видимую маркировку. Устройства согласования импеданса или преобразователи типа кабеля (волновые адаптеры) должны быть внешними по отношению к розетке. Телекоммуникационные помещения ТС (telecommunication closet) служат для размещения распределительных панелей и активного оборудования. Кроме того, в них обеспечиваются непрерывная подача электропитания с необходимой мощностью, а также требуемые климатические условия (температура, влажность, защищенность от пыли). Аппаратные комнаты (equipment room) могут и не содержать распределительных панелей, в них устанавливают крупное оборудование — например, телефонные станции (РВХ), серверы и т. п. В них могут устанавливаться и распределители одного и более уровней (например, CD/BD/FD). Ввод в здание (building entrance facility) представляет собой место окончания наружных кабелей кампусной магистрали и кабелей связи с внешними сетями (например, телефонной). Здесь кабели наружного исполнения переходят в более компактные внутренние распределительные кабели, отвечающие пожарным нормам прокладки внутри помещения. По противопожарным нормам длина наружных кабелей внутри помещения до точки окончания не должна превышать 15 м. При разработке кабельной системы должны учитываться стандарты на допустимый уровень электромагнитного излучения и чувствительности к помехам. Кабельная сеть здания является пассивной и не тестируется на электромагнитную совместимость отдельно от приложений. Требования к электромагнитной совместимости устанавливаются отдельными стандартами. Заземление (earthing) и соединение защитных экранирующих оболочек (bonding) должны выполняться в соответствии с требованиями HD 384.5.54 и инструкциями производителей активного оборудования.
