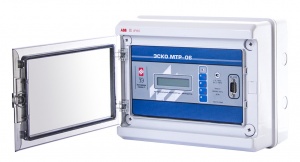

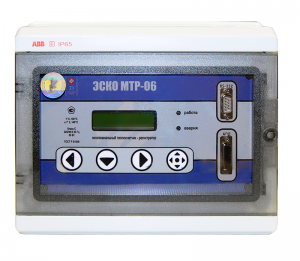

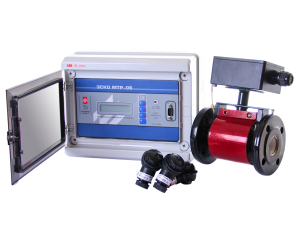

Теплосчетчик-регистратор многоканальный ЭСКО МТР-06

Теплосчетчик-регистратор многоканальный ЭСКО МТР-06

Теплосчетчик-регистратор многоканальный ЭСКО МТР-06:

Зарегистрирован в Госреестре СИ под номером 29677-10

Код ОКП: 42 1800

Характеристики:

1. Максимальная температура теплоносителя - не более 150 °С.

2. Максимальное давление теплоносителя - не более 1,6 МПа.

3. Питание теплосчетчика - от сети переменного тока 220 В, 50 Гц.

4. Потребляемая мощность - не более 50 В. А.

5. Диапазон температур воздуха, окружающего расходомеры, термопреобразоватсли и датчики давления от минус 30 до плюс 65 °С, тепловычислителя - от плюс 5 до плюс 50 °С.

6. Максимальная относительная влажность воздуха, окружающего расходомеры, термопреобразователи и преобразователи давления до 100%, тепловычислителя до 95% при температуре до плюс 35 °С без конденсации влаги.

7. Степень защиты расходомеров, тсрмопреобразоватслсй и преобразователей давления и тепловычислителя от воздействия окружающей среды не ниже IP65.

8. Полный средний срок службы - 12 лет.

9. Межповерочный интервал - 4 года.

-  наличие дополнительно двух каналов для подключения датчиков температуры наружного воздуха позволяет передавать данные моментально и фиксировать попадание в диспетчерскую систему для оценки соответствия параметров теплоносителя температурному графику от поставщика (Ресурсоснабжающей организации);

- применение защитного покрытия для печатных плат и других электронных компонентов обеспечивает оптимальную эффективность и надежность в широком диапазоне сред и применений.

Применение печатных плат с нанотехнологиями

Где используется	Печатные схемы, платы, поверхностный монтаж компонентов, паяные соединения, композиции, металлы
Функции	Защита от влаги, антимиграция, защита от прилипания
Толщина покрытия (погружное покрытие)	100 нм – 1 мкм, в зависимости от применения
Время высыхания	30-90 секунд
Время обработки	70-150°C; 15-60 минут
Возможность удаления	Постоянная

Покрытия электронного класса обеспечивают:

- превосходную защиту и отталкивающие свойства;

- улучшенную эффективность технологического процесса;

- преимущества в части экологической безопасности и устойчивости.

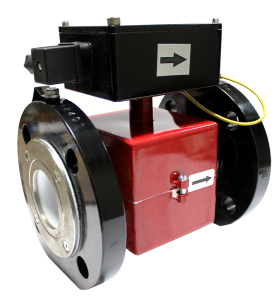

Расходомер ЭСКО-РВ.08:

Расходомер ЭСКО-РВ.08 состоит из полнопроходного электромагнитного первичного преобразователя расхода и измерительного блока с дисплеем или без дисплея, в зависимости от конкретной модели.

Код ОКП 421350

Область применения:

Расходомеры ЭСКО-РВ.08 используются для коммерческого учета воды. Расходомер применется как в составе теплосчетчиков, так и самостоятельно на объектах теплоэнергетического, промышленного и бытового учета.

Функциональные возможности:

Расходомеры ЭСКО-РВ.08 обеспечивают измерение, накопление, хранение и выдачу на внешние устройства следующих данных:

- текущих значений объемного расхода воды;
- суммарного (с нарастающим итогом) объема воды;
- параметров настройки и состояния прибора.

При наличии дисплея возможна непосредственная индикация данных.

Регулятор потребления тепловой энергии ЭСКО-РТ-2Д

Код ОКП 421722

Область применения:

Регулятор ЭСКО-РТ-2Д применяется в системах отопления, ГВС и вентиляции объектов промышленного и бытового назначения.

Состав регулятора:

Регулятор ЭСКО-РТ-2Д состоит из блока управления и комплекта термодатчиков. Исполнительные устройства не входят в комплект регулятора и поставляются отдельно. Блок управления представляет собой промышленный контроллер с резидентным программным обеспечением.

Принцип действия:

Управление процессом отпуска (потребления) тепловой энергии может производиться (в зависимости от условий применения) как по одному, так и по двум независимым контурам регулирования.

Основные технические характеристики

Режим работы	непрерывный
Питание, В/Гц	~220/50
Потребляемая мощность, ВА	не более 5
Максимальный ток нагрузки (по выходам на регулирующий клапан или насос), А	не более 3
Контур регулирования	2
Максимальное число подключаемых приборов, шт:
— термодатчиков	8
— регулирующих клапанов	2
— насосов	4
Диапазон регулирования температур находится в пределах, °С	от −50 до +150
Длина линии связи по интерфейсу RS-485, м	не более 1200
Длина линии связи по интерфейсу RS-232, м	не более 15
Длина соединительных линий между блоком управления и термодатчиками, м	не более 20
Срок службы, лет	12
Наработка на отказ, часов	20000
Гарантийный срок, мес.	18

Условия эксплуатации

Температура окружающего воздуха, °С	от +5 до +50
Относительная влажность воздуха при температуре до плюс 30 °С, %	до 95
Атмосферное давление, кПа	от 84 до 106,7

Конкурентные преимущества продукции «ЭСКО 3Э»

№ п. п.	Производитель	Комплектация	Примечание	Стоимость основного комплекта оборудования (регулятора), тыс. руб. C НДС
1	ЭСКО 3Э	Регулятор ЭСКО-РТ-2Д, клапан КСР 2-х ход. с ЭИМ Regada Ду 50, комплект термодатчиков	Клапаны собственного производства (КСЗР)	72,0
2	ВЗЛЕТ	Регулятор отопления ВЗЛЕТ РО исполнения РО-2, различные варианты комплектации оборудования фирм Grundfos, Danfoss, WILO	Нет производства клапанов	104,7
3	Промсервис	термоконтроллер Прамер-710, различные варианты комплектации оборудования фирм Grundfos, Danfoss, WILO (в составе БМР)	Нет производства клапанов	165,0
4	Данфосс	Клапан двухходовой VB2 (Ду 40), Привод AMV 23, Регулятор двухконтурный ECL210, комплект датчиков ESMT (датчик температуры наружного воздуха), ESMU датчик погружной с гильзами	Клапаны собственного производства	100,0
