Установка многоканального повторителя цифровых сигналов (репитер)
Установка многоканального повторителя цифровых сигналов (репитер)
ОБЩИЕ СВЕДЕНИЯ
Данное оборудование предназначено для развязки и усиления цифровых телефонных линий (ISDN, E1/T1) представляет собой автономное устройство во внешнем исполнении.
ПОДКЛЮЧЕНИЕ СИГНАЛОВ К ОБОРУДОВАНИЮ
В первую очередь подключите источники сигналов к входам и нагрузку к выходам устройства, а затем подключите блок питания.

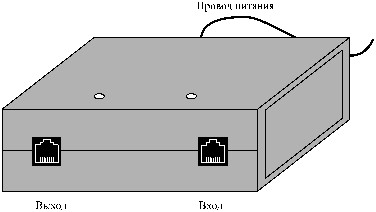

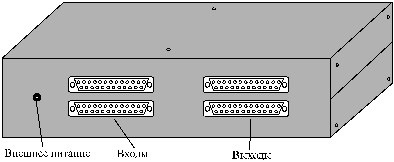

На верхнем рисунке показан 8-канальный повторитель и схема распайки проводов, на рисунке снизу 4-канальный повторитель и схема обжима проводов.
Разъем DB-25 | Номер канала | Номера контактов разъема DB-25 | Цвет пары |
1 | 1 | 14 | Синий |
2 | 2 | 15 | Оранжевый |
3 | 3 | 16 | Зеленый |
4 | 4 | 17 | Коричневый |
5 | 5 | 18 | Синий |
6 | 6 | 19 | Оранжевый |
7 | 7 | 20 | Зеленый |
8 | 8 | 21 | Коричневый |
№ контакта | Цвет провода |
Разъем RJ-45 |
4 | Синий | |
5 | Синий дополнительный | |
3 | Оранжевый | |
6 | Оранжевый дополнительный | |
2 | Зеленый | |
7 | Зеленый дополнительный | |
1 | Коричневый | |
8 | Коричневый дополнительный |
Расстояние от точки подключения к источникам сигналов до репитера должно быть минимальным и не должно превышать 2-3 метра. Расстояние от репитера до устройства записи не должно превышать 600 метров. И очень сильно зависит от наличия электромагнитных помех на пути прокладки кабеля. Для подключения репитера необходимо применять кабель типа «витая пара» UTP или FTP категории не ниже 5.
Обратите внимание на тот факт, что оборудование, предназначенное для работы с репитерами, имеет специальную доработку - терминирующие резисторы. В связи с этим не подключайте записывающее оборудование к источникам сигналов, минуя повторители – это незамедлительно выведет оборудование из строя!!!
