ГС(К)ОУ «Специальная (коррекционная) общеобразовательная

школа № 33 города Ставрополя»

Зачистка и шлифование

(конспект открытого урока в 5 классе)

  Составитель: учитель трудового

  обучения

г. Ставрополь

20011-2012 уч. год

Тема урока:  Зачистка и шлифование деталей.

Цели урока:

обучающая – ознакомление с зачисткой и шлифовкой деталей и инструментом для их выполнения;

воспитательная – воспитание сознательной дисциплины, аккуратности и внимательности при выполнении зачистки и шлифовки деталей;

развивающая – развитие умений и навыков работы с инструментом для зачистки и шлифовки деталей.

Материально-техническое оснащение:

Учебные пособия; Плакаты с изображением инструмента, приспособлений, рабочей позы и хватки инструмента; Комплект напильников и шлифовальной шкурки;

Время проведения: 40 минут.

1. Организационный момент (3 мин)

1.1 Проверка явки учащихся по журналу.

1.2 Проверка готовности к уроку (наличие учебных пособий и письменных принадлежностей).

1.3 Проверка внешнего вида (спецодежды).

2. Вводный инструктаж (10 мин)

2.1 Сообщение темы урока (предварительно записанной на доске).

2.2 Постановка целей и производственных задач перед учащимися.

2.3 Объяснение нового материла.

Мелкие неровности на деталях устраняют путем зачистки напильником и шлифовальной шкуркой.

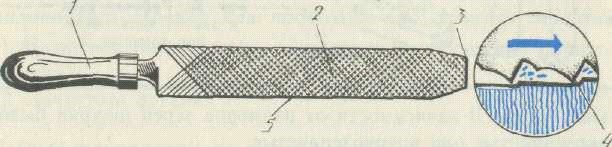

Напильник представляет собой металлический стержень с на­саженной на него деревянной ручкой (рис. 1).

  Рис. 1

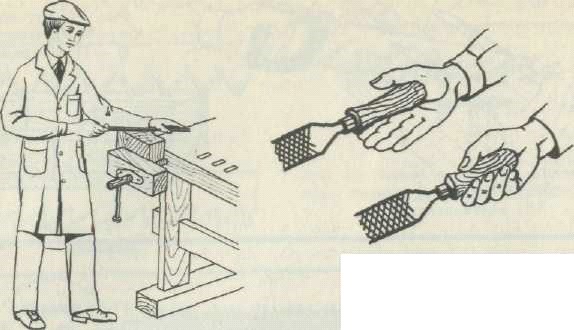

На стержне сде­лана насечка. Она образует зубья, которые при зачистке среза­ют частицы древесины. Во время зачистки необходимо соблюдать правильную рабочую позу и хватку напильника (рис. 2).

  Рис. 2

Сле­дует помнить, что материал срезается только при движении на­пильника вперед. Это движение называют рабочим ходом, а обрат­ное — холостым. Нажимать на напильник надо только при рабо­чем ходе.

Помните: напильник будет служить дольше, если предохранять его от ударов и не класть на другие инструменты!

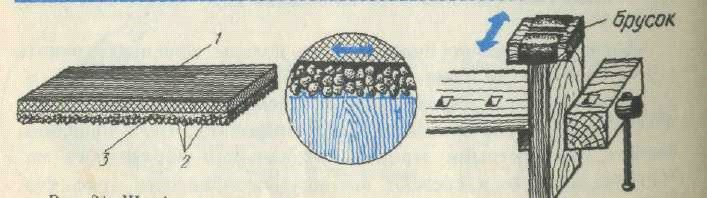

Шлифовальная шкурка — гибкий режущий инструмент. Она представляет собой бумажное или тканевое полотно с приклеен­ными к нему острыми зернами специального абразивного ма­териала, которые и срезают все мелкие неровности (рис. 3).

Размеры зерен определены ГОСТом, и шкуркам присвоены но­мера, например  12,  16, 20 и др. Чем ниже номер, тем меньше размер зерна. В зависимости от размеров зерен шкурки бывают мелкозернистые или крупнозернистые.

Зачистка идет легче и быстрее, если использовать простейшее приспособление — брусок (рис. 3). Зачищать следует всегда вдоль древесных волокон.

  Рис. 3

Экономно  отрезайте  кусочки  шкурки  от  большого  листа!

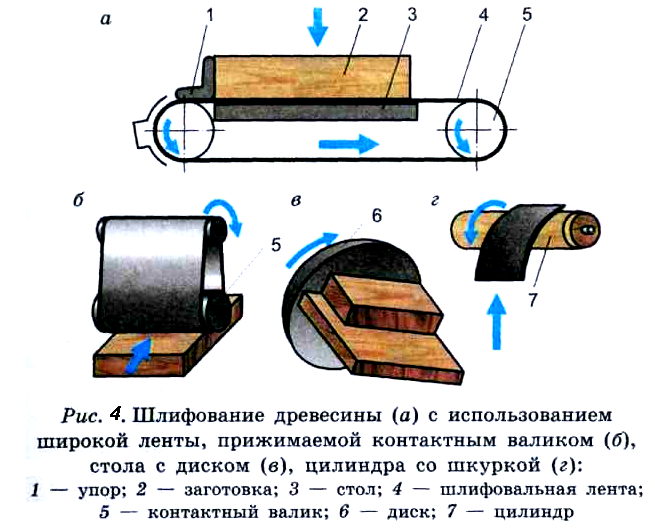

Механическое шлифование древесины осущест­вляют на шлифовальных станках. Режущим инст­рументом является шлифовальная шкурка, при­крепленная к движущейся ленте, диску или ци­линдру (рис. 4). Резцами на шлифовальной шкур­ке служат приклеенные абразивные зерна, которые при движении снимают с поверхности древесины мелкие неровности и придают ей гладкость.

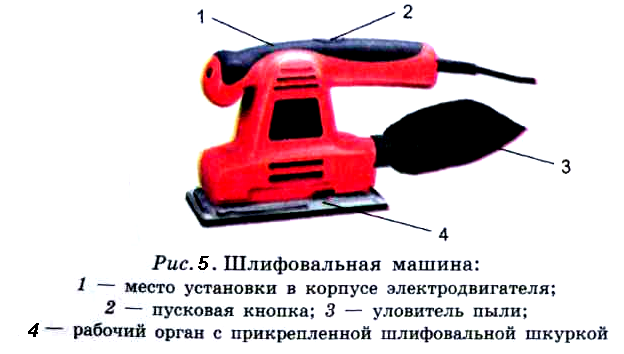

  Кроме станков для механического шлифования, используют ручные электрические шлифовальные машины (рис. 5).

  Они малогабаритны и удобны в работе, к тому же оборудованы устройством для непрерывного удаления пыли из рабочей зоны.



2.4 Проведение инструктажа по технике безопасности при работе с инструментом

Правила безопасной работы с инструментом:


    Зачищать изделие напильником с исправной и прочно на­саженной ручкой. Не  захватывать  носок  напильника  пальцами  левой  руки. Не сдувать опилки и не сметать их рукой, а пользоваться щеткой-сметкой.

3. Практическая работа и текущий инструктаж (20мин)

3.1 Расстановка учащихся по рабочим местам.

3.2 Выдача задания и контроль работы.

3.3 Проведение целевых обходов рабочих мест

4. Подведение итогов (5 мин)

4.1 Указание типичных ошибок.

4.2 Отметка лучших работ.

4.3 Сообщение оценки качества работы каждого учащегося.

4.4 Выдача домашнего задания.

5. Уборка рабочих мест (2 мин)

Осуществление проверки поведения уборки на рабочих местах учащихся.

Литература:

Карабанов. обработки древесины,5-9:учебник для учащ.  5-9кл. общеобраз. учреждений/.–М.: Просвещение,2002.–192с. Технологическое образование школьников. Теоретико-методологические аспекты / , , ; под ред. .– Брянск: БГПУ им. , НМЦ “Технология”, 1999.–230 с. Работы по дереву / сост. . – М.: Гамма Пресс-2000, 2001.–512 с.
