П А С П О Р Т
УАО – 001 29.40 А
РФ, Серпуховский район, Большое Грызлово.
2016 год.
СТР. | ||
1. | ВВЕДЕНИЕ.................................................................................... | 3 |
2. | НАЗНАЧЕНИЕ УСТРОЙСТВА.................................................................... | 3 |
3. | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.......................................................... | 3 |
4. | ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.................................................................. | 3 |
5. | КОМПЛЕКТ ПОСТАВКИ........................................................................... | 3 |
6. | УСТРОЙСТВО.......................................................................................... | 4 |
7. | ПОРЯДОК РАБОТЫ.................................................................................. | 4 |
8. | ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ............................................................ | 5 |
9. | УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ........................................................... | 5 |
10. | ТРАНСПОРТИРОВКА............................................................................... | 5 |
11. | СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ.......................................... | 5 |
12. | ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА........................................................... | 5 |
1. ВВЕДЕНИЕ
Настоящий паспорт, совмещенный с техническим описанием и инструкцией по эксплуатации, является документом, удостоверяющим гарантированные изготовителем основные параметры и технические характеристики Устройства Автоматического Ориентирования и Сборки Изделия (далее в тексте «устройство» или «УАО»). Разработчик оставляет за собой право на постоянное совершенствование конструкции машины.
2. НАЗНАЧЕНИЕ УСТРОЙСТВА.
«УАО» предназначено для ориентирования двух независимых деталей с последующей сборкой.
Цель: Ориентация и сборка декоративной вставки и корпуса в единое изделие в виде колпачка.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Производительность Устройства (усредненная), шт./мин. | 70 |
2. Расход воздуха, куб/час. | 0,01 |
3. Рабочее давление управления, bar. | 4 |
4. Источник питания, ≈ | 220 |
5. Частота тока, Гц. | 50 |
6. Максимально потребляемая мощность, кВт. | 0,5 |
7. Габаритные размеры Устройства, мм. -длина -ширина -высота | 1300 750 1400 |
8. Вес, кг. | 200 |
9. Количество обслуживающего персонала, чел. | 1 |
4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
«УАО» изготавливается в климатическом исполнении УХЛ категория размещения 4 по ГОСТ 15150-69 и предназначен для эксплуатации в производственных помещениях в следующих условиях:
- температура окружающего воздуха +150 - +300С;
- относительная влажность воздуха не более 65%
- окружающая среда не взрыво - и не пожароопасная
При эксплуатации «УАО» должно быть обеспечено заземление металлических частей.
5. КОМПЛЕКТ ПОСТАВКИ
«УАО».......................................…………………………………………………1шт.
Паспорт …………………………………………………………………………1экз.
6. УСТРОЙСТВО

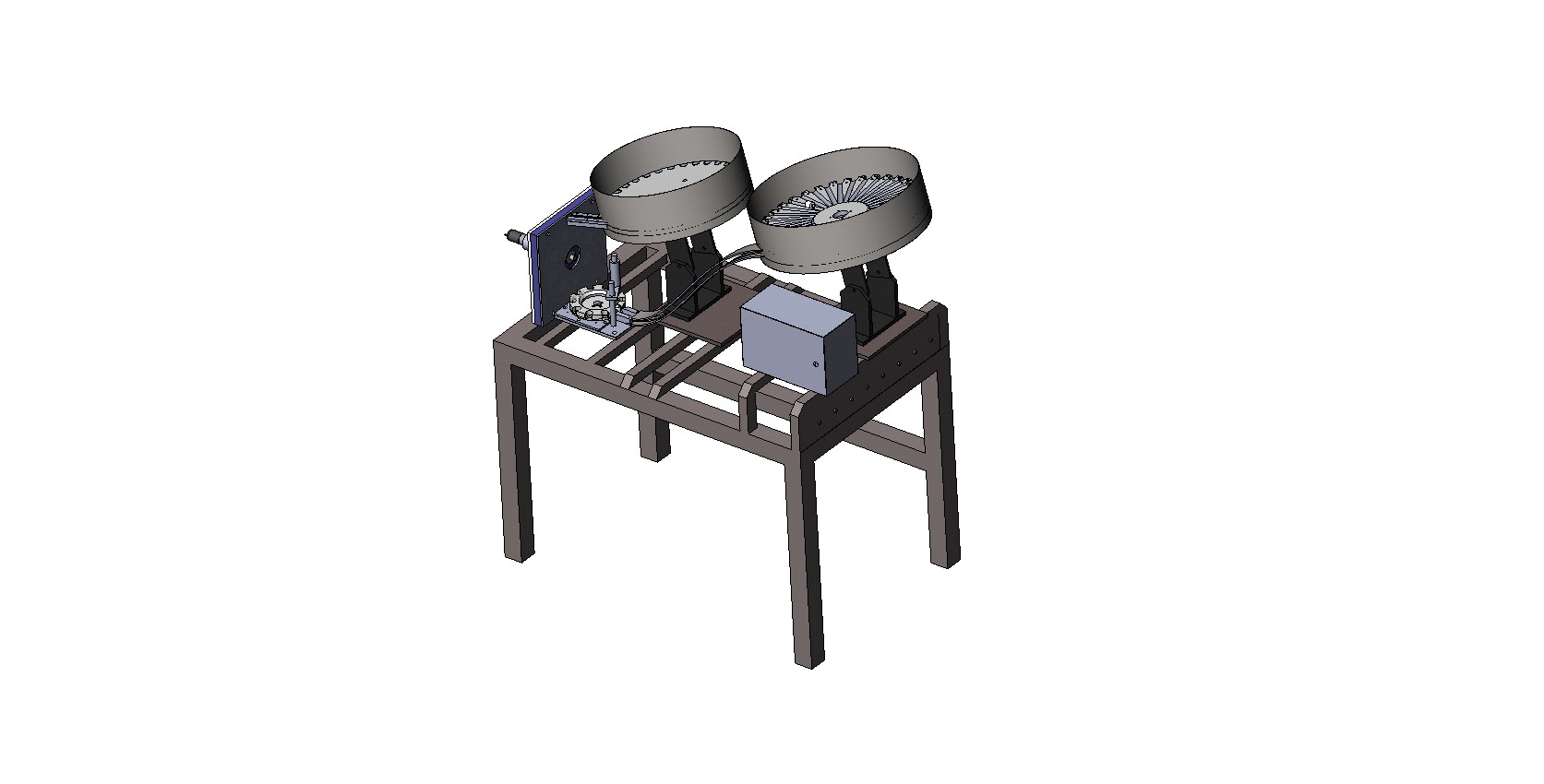

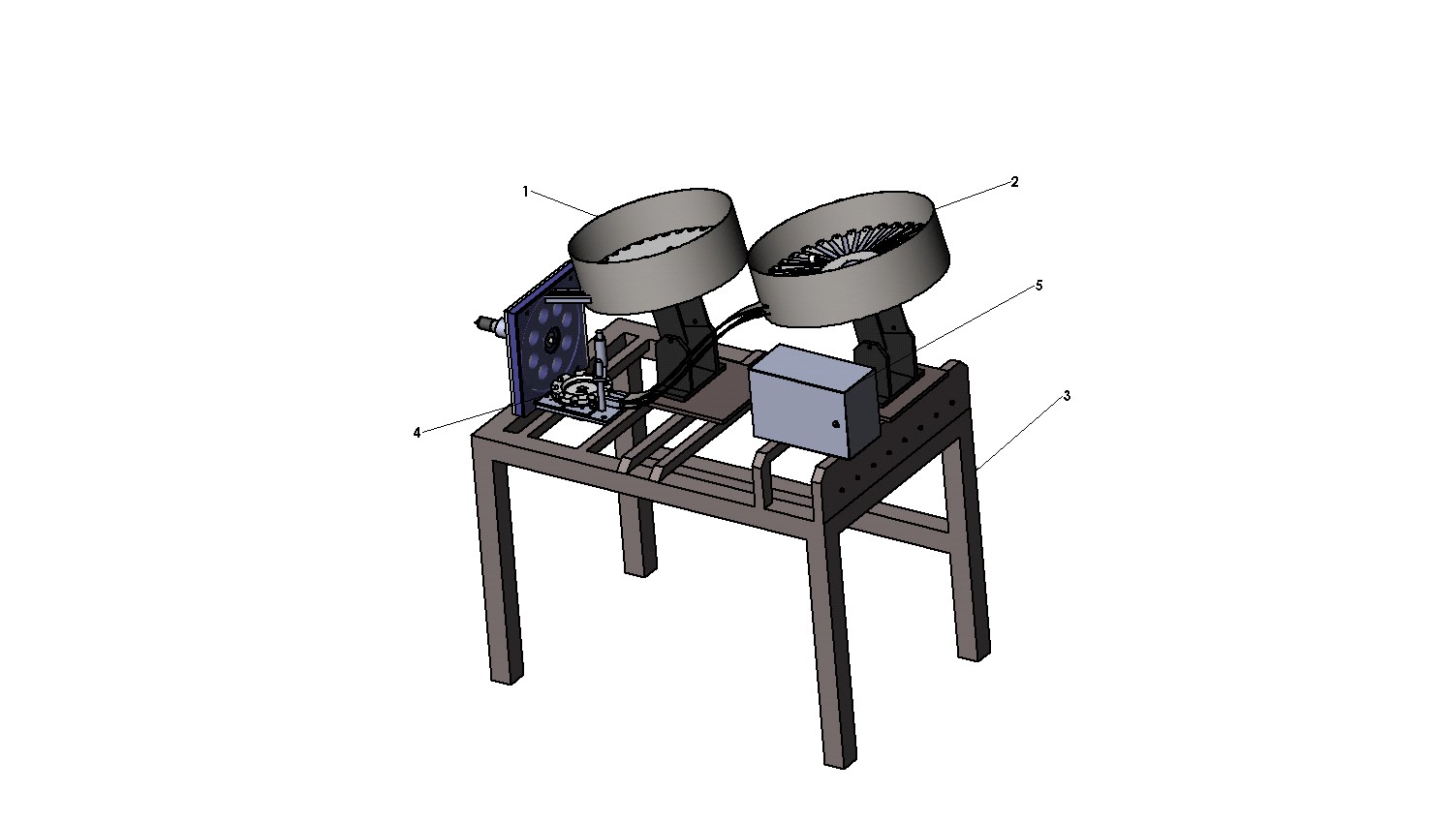

Основанием УАО является опорная рама (3). На основании установлены следующие основные узлы: ориентатор вставок (1) , ориентатор корпусов (2), узел сборки (4), блок управления (5).
Подготовка к работе и регулировка.
Приступая к работе необходимо:
- Подать электропитание. Убедиться, что диск шагового двигателя выставлен в требуемом положении (выставлен по риске). Подать воздух в систему установки и проверить давление, включая каждый ориентатор в ручном режиме и прогоняя его несколько кругов.
7. ПОРЯДОК РАБОТЫ
- Включить тумблера: «диск» →
- «ориентатор 1» в ручном режиме. Кратковременно нажимать «Пуск», заполняя поворотный диск, до пересечения вставки с лотком выгрузки корпусов. Включить «ориентатор 2» и заполнить лоток выгрузки до автоматического срабатывания оптического датчика и остановки ориентатора. Извлечь ограничитель, установленный на выходе лотка выгрузки. Корпуса под давлением попадут в ловушку поворотного диска. Нажать «Пуск» (все еще в ручном режиме) и произвести сборку нескольких колпачков. Эта операция необходима для проверки качества сборки. Перевести тумблер «р/авт.» в автоматический режим и нажать «Пуск»
Запустился процесс автоматического ориентирования и сборки изделий.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Периодически чистить «УАО» сжатым воздухом, продувать все подвижные и неподвижные части, оптические датчики и электронику. Это лучший вид чистки для данного оборудования.
Не допускать попадания посторонних предметов на вращающиеся поверхности.
9. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Эксплуатация «УАО» проводится с соблюдением требований, изложенных в «Правилах технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
К проведению работ, связанных с эксплуатацией, обслуживанием допускаются лица не моложе 18 лет, прошедшие обучение по техники безопасности.
Перед началом работы механик обязан проверить: чистоту оборудования и рабочего места, наличие заземления и исправность электропроводки внешним осмотром.
Во время работы категорически запрещается: производить чистку работающего «УАО», касаться руками и движущихся частей «УАО».
10. ТРАНСПОРТИРОВКА
«УАО» разрешено транспортировать любым видом транспорта по группе хранения 5 ГОСТ 15150-69. «УАО» при транспортировании должно быть защищено от попадания атмосферных осадков.
11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
«Устройство Автоматического Ориентирования и Сборки Изделия» заводской № 001
Дата выпуска_____________________________________________________февраль 2016 г.
Дата продажи_____________________________________________________март 2016 г.
Штамп ОТК
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует, соответствие требованиям технических условий, указанным в настоящем паспорте, при соблюдении потребителем условий эксплуатации, технического обслуживания, транспортирования и хранения.
Срок гарантии – 12 месяцев со дня реализации установки.
Изготовитель гарантирует безвозмездное устранение дефектов и замену деталей, вышедших из строя в течение гарантийного срока за исключением случаев, когда дефекты произошли по вине потребителя или связаны с отказом комплектующих узлов.
