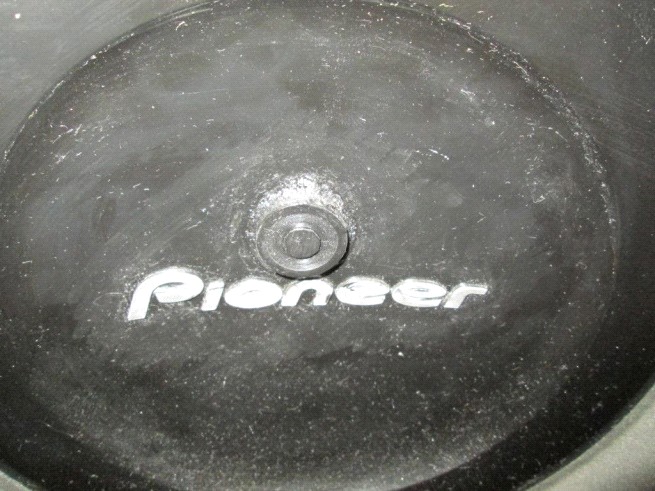

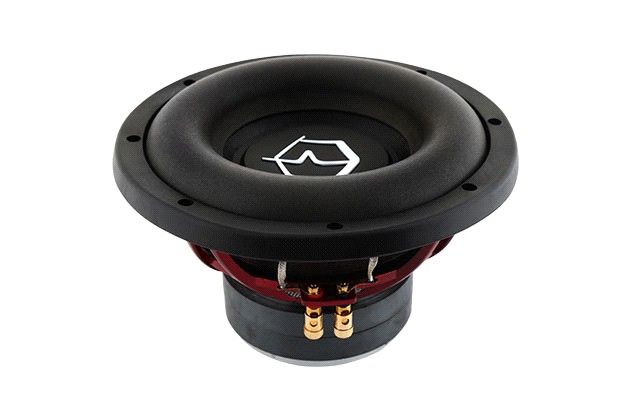

Как то завалялась у меня «Pioneer»овская НЧ головка с бывшего авто САБА. И решил я её пристроить в домашний САБ. Воспроизведением звука у нас в комнате занимается ресивер Pioneer VSX-520, с пятью самодельными АС, LF+C+RF+RL+RR, сделанных на «Pioneer»овских автомобильных головках + Китайских пищалках с шёлковыми диффузорами. Изначально собирал их на советских 10гд91+15гд11, но они все постепенно выгорели на танцевальных вечеринках, по праздникам. Все-таки на выходе 5х110W. Сабвуферного канала в ресивере нет, только линейный выход. САБ до этого был самодельный активный с ЭМОС по мостовой схеме TDA7294, с головкой 75ГДН-8. Звук его завораживал - шевелились кишки. Он прожил дольше всех, пока не подрос внук и не поджарил его. Для замены я купил мощный, с длинным ходом, 10 дюймовый «URAL» с двойной катушкой 4+4 Ом, что бы он подошел для мостовой схемы. Но он был такой красивый, что врезать в него датчик ЭМОС я не решился. А без ЭМОС в
этом ящике он звучал так себе, и поэтому перекочевал в багажник авто. Там он зазвучал лучше находившегося там до этого «Pioneer»а, с ящиком, сделанным по рекомендации производителя. URAL и до сих пор в багажнике, но, уже в четвертьволновом коробе, раскачивая, душераздирающий БАС. Некоторое время «Pioneer» повалялся в сарае, затем я отпилил все лишнее от его ящика, уменьшив, его до размеров головки и повесил дома на стенку, чтобы хоть какую ни будь «подзвучку», давал по низам. В корпусе от серверного БП, собрал 3х канальный УМ, левый, правый плюс мостовой для САБа. Благо у меня оставались собранные печатки с TDA7294, от многоканального усилителя, который я собирал в 2003 году, во времена появления DVD видеопроигрывателей на дисках, для просмотра фильмов с многоканальным звуком.

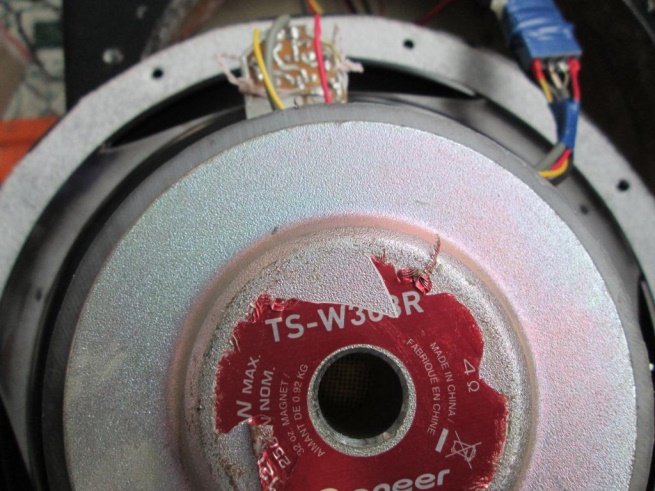

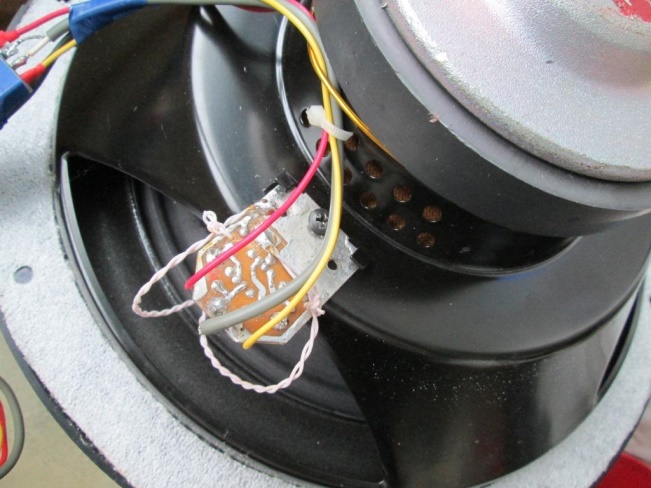

Закрепил на головке предварительный усилитель датчика ЭМОС. Кстати плата с ЭМОС уже с 2004 года, именно тогда я начал заниматься отдельным сабвуфером с электромеханической обратной связью.
А это сам датчик ЭМОС на пьезоэлементе, вклеенный в головку. Выбрал это место, как наиболее жесткое и не требующее изменений конструкции головки.
И вот на этом все закончилось, никуда этот датчик я не подключил…. Так и слушал я эту «подзвучку» ещё года полтора…. А потом и вообще отдал этот УМ внуку для компа….
Наступил конец 2017 года. На зимние «каникулы» нас выпустили, аж, с 25 декабря…
Видимо пришел черёд закончить задуманное…
Нашел пустой корпус БП от компа, покрасил его. Утром начал сборку…
Вот на фото результаты трехдневной работы по сборке усилителя с ЭМОС.
Внутренности:

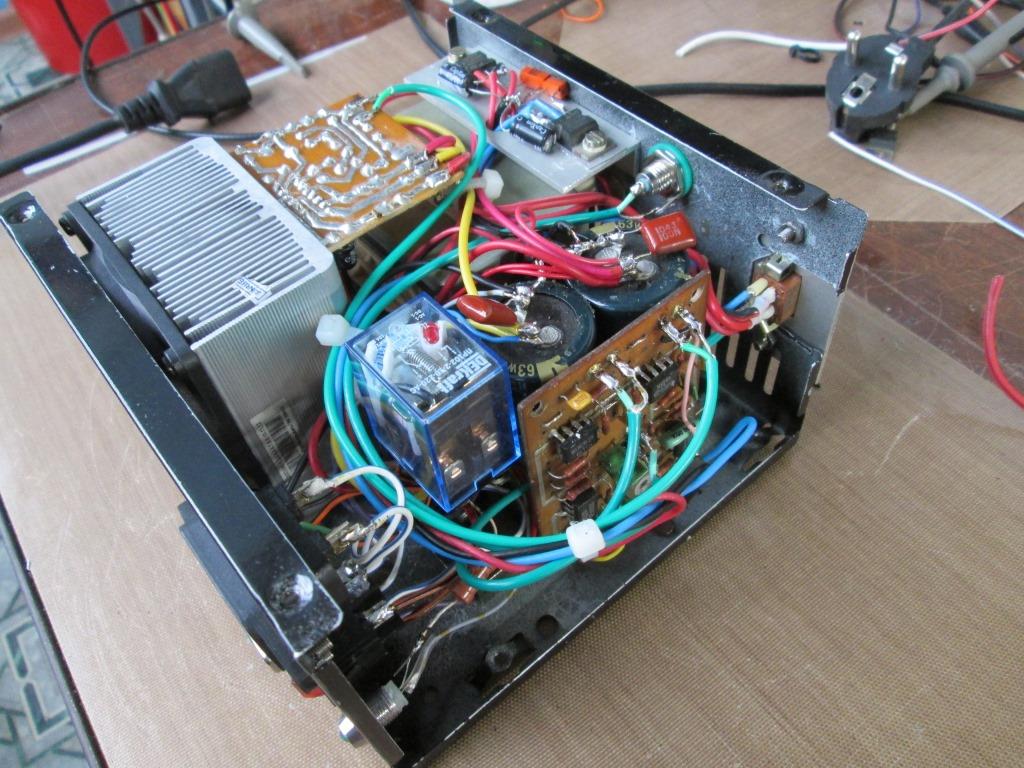

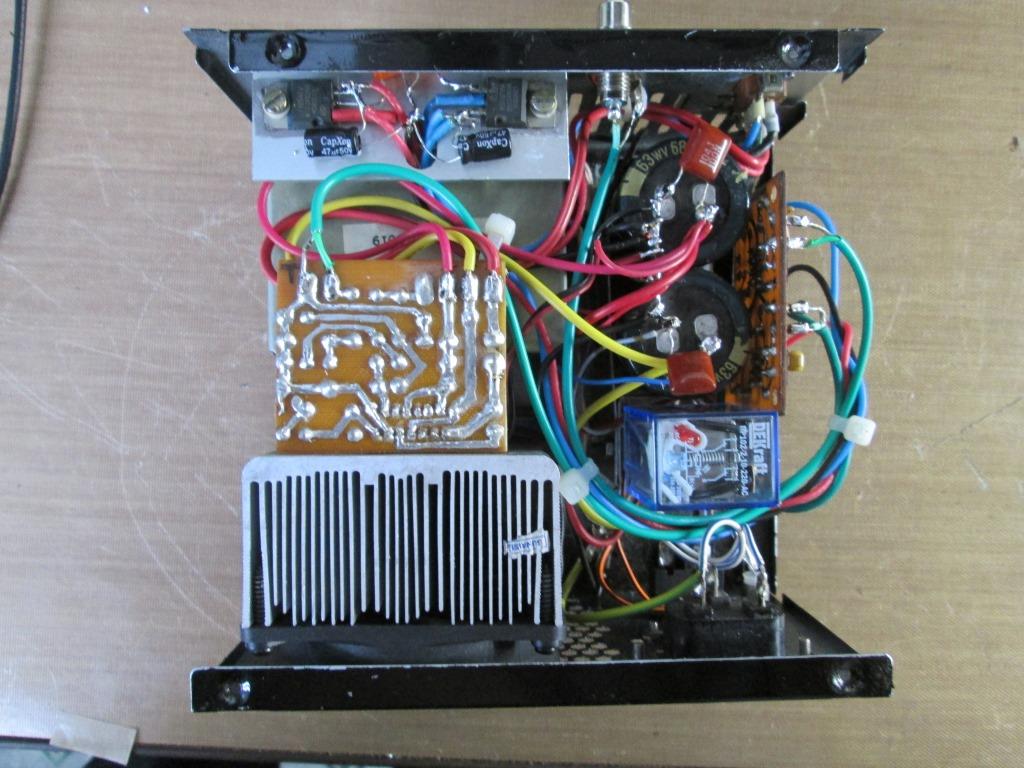

Вид сверху: слева плата УМ на TDA7294, с активным охлаждением. УМ выполнен не по мостовой схеме, ввиду того, что сопротивление головки всего 4 ом. Справа реле для дистанционного включения УМ вместе с ресивером, конденсаторы БП.

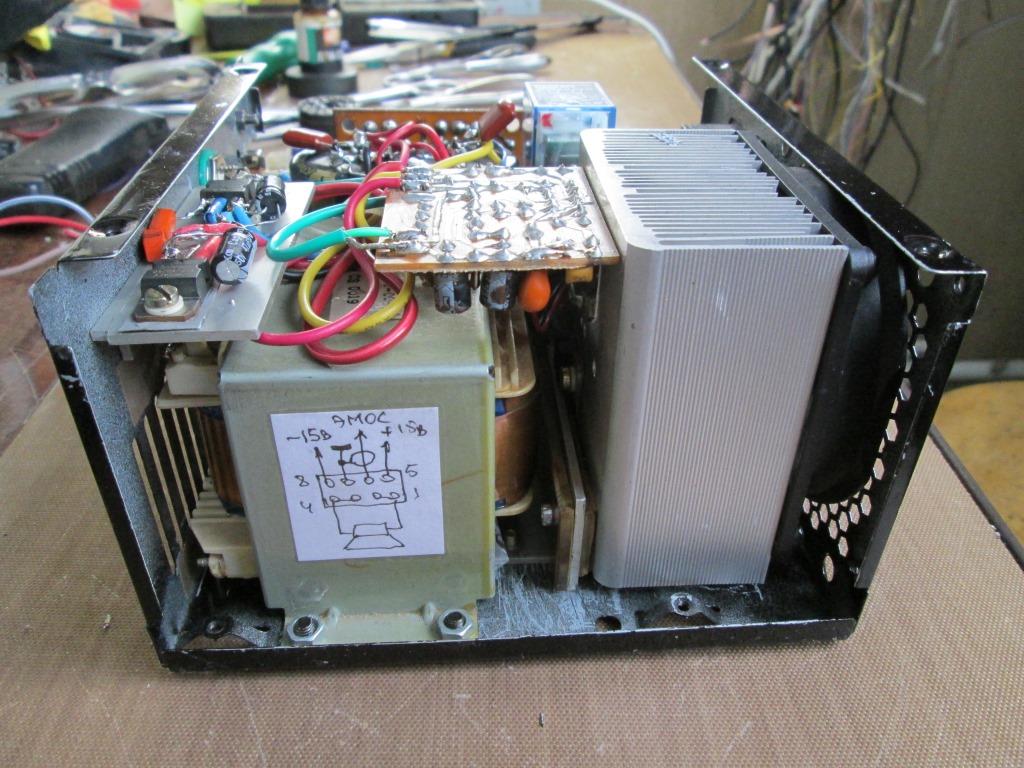

Вид сбоку: трансформатор питания, рисунок схемы распиновки выходного разъема, чтобы не забыть и стабилизаторы питания для платы ЭМОС. Радиатор охлаждения от процессора, изолирован от корпуса, на нем прикручена TDA7294, без прокладки и поэтому сидит -35В питания.

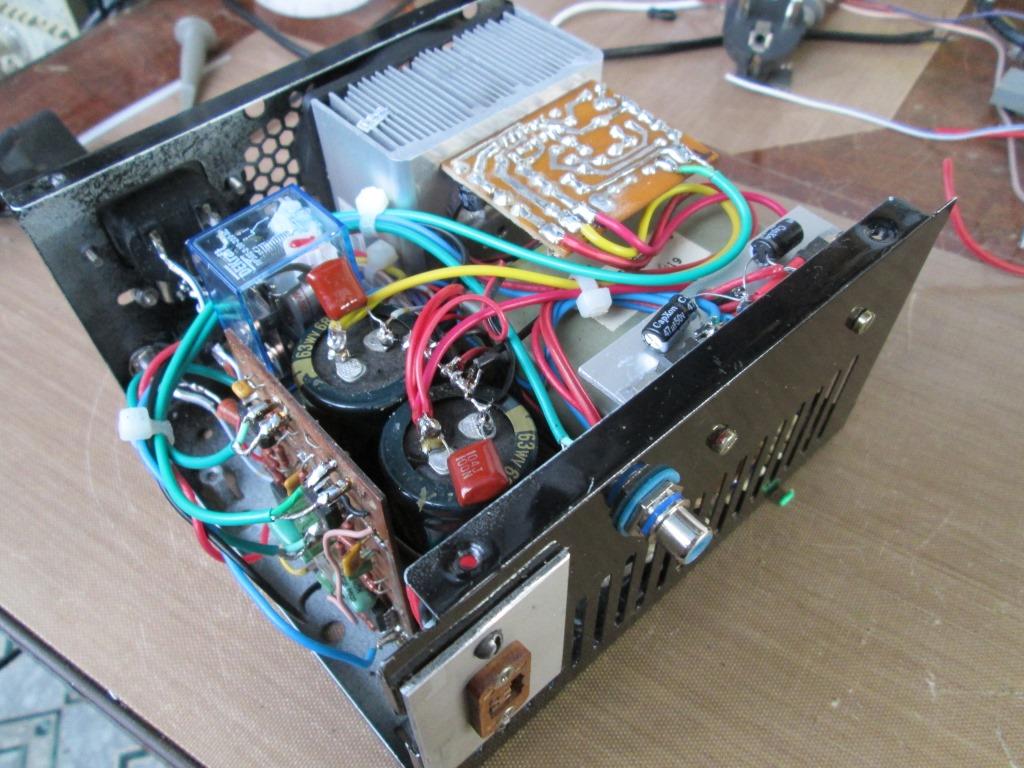

Вид сверху-сзади:

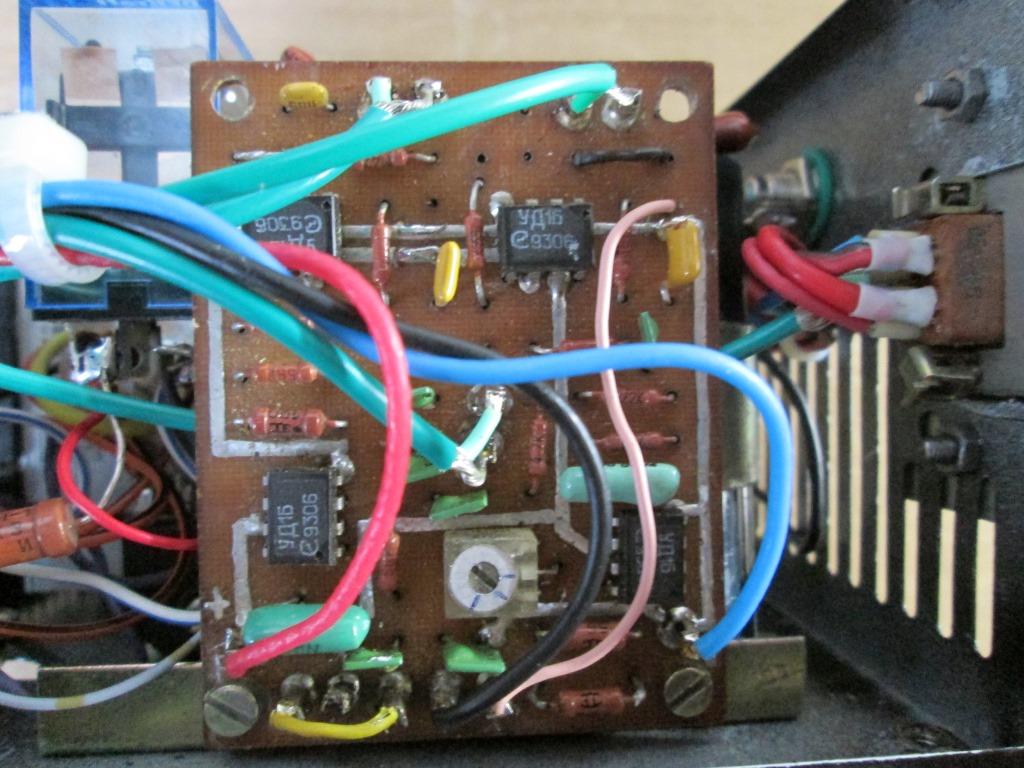

Вид на плату формирования ЭМОС, собранная на микросхемах К544УД1Б, еще в далеком 2004 году, и используемая до этого ещё в двух предыдущих САБах. Переменный резистор на плате для регулировки глубины ЭМОС.

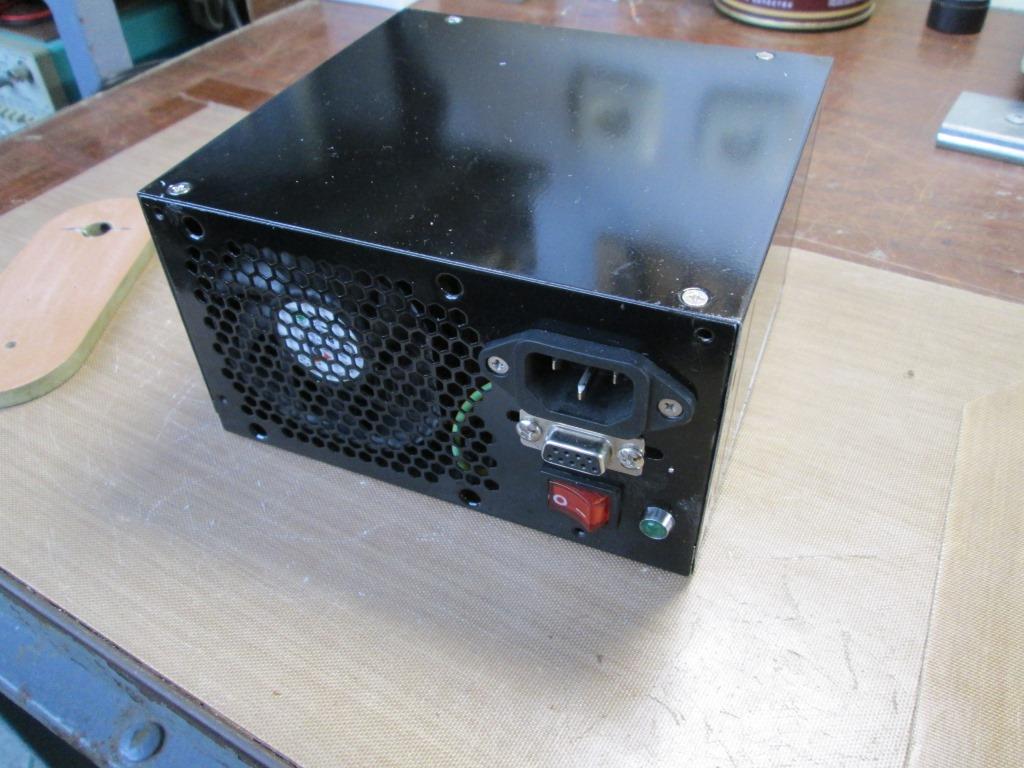

Ну и собственно вид в сборе, с одной стороны. Ниже сетевого виден разъем типа СОМ для дистанционного включения питания САБа.

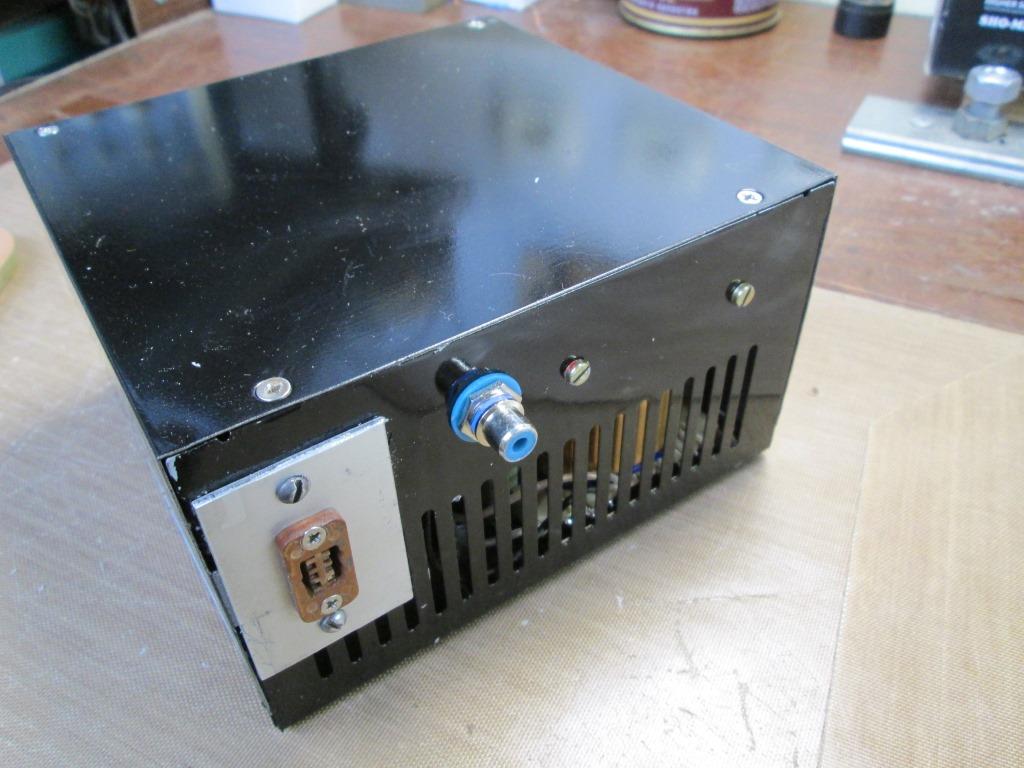

И вид в сборе с другой стороны.

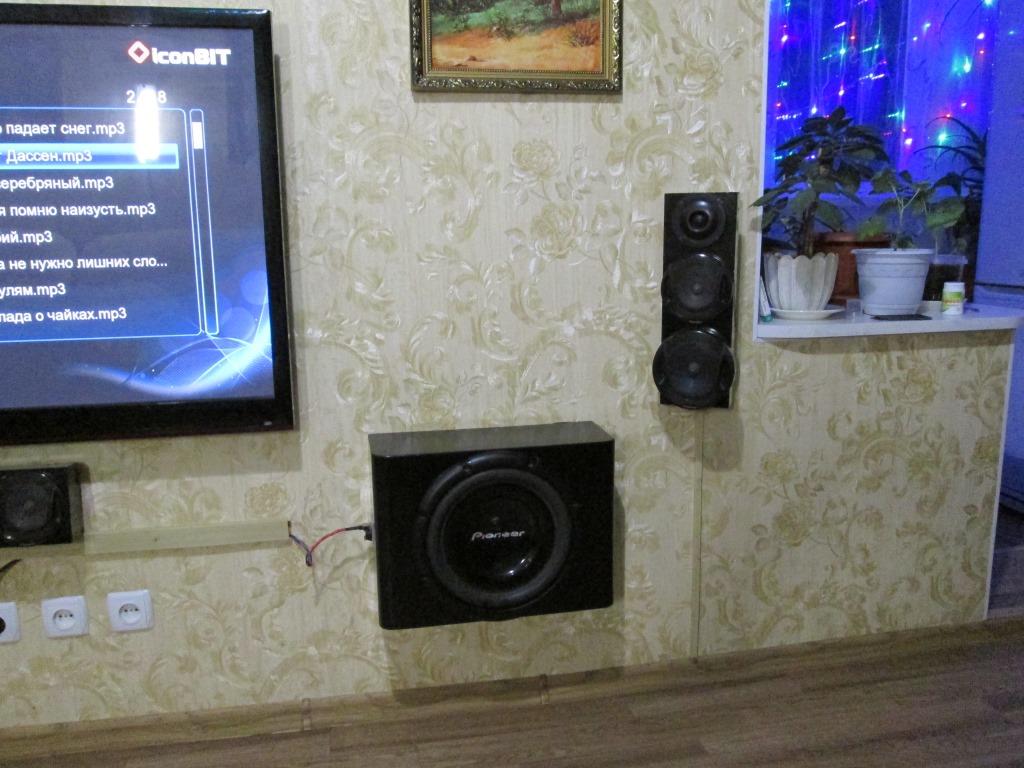

А это САБ висит на стенке, рядом видна часть центральной и колонка правого канала. Эти колонки делались в 2006 году и изначально имели серебристый цвет, потому что телевизоры тогда были квадратные и серебристые. В колонках применены LC разделительные фильтры с применением конденсаторов К78 и частотой раздела 4000 Гц. Конструкция колонок предусматривает расположение на разной глубине ВЧ, СЧ1 и СЧ2 головок, обеспечивающее отсутствие фазовых искажений на частоте раздела и хорошую локализацию звука.

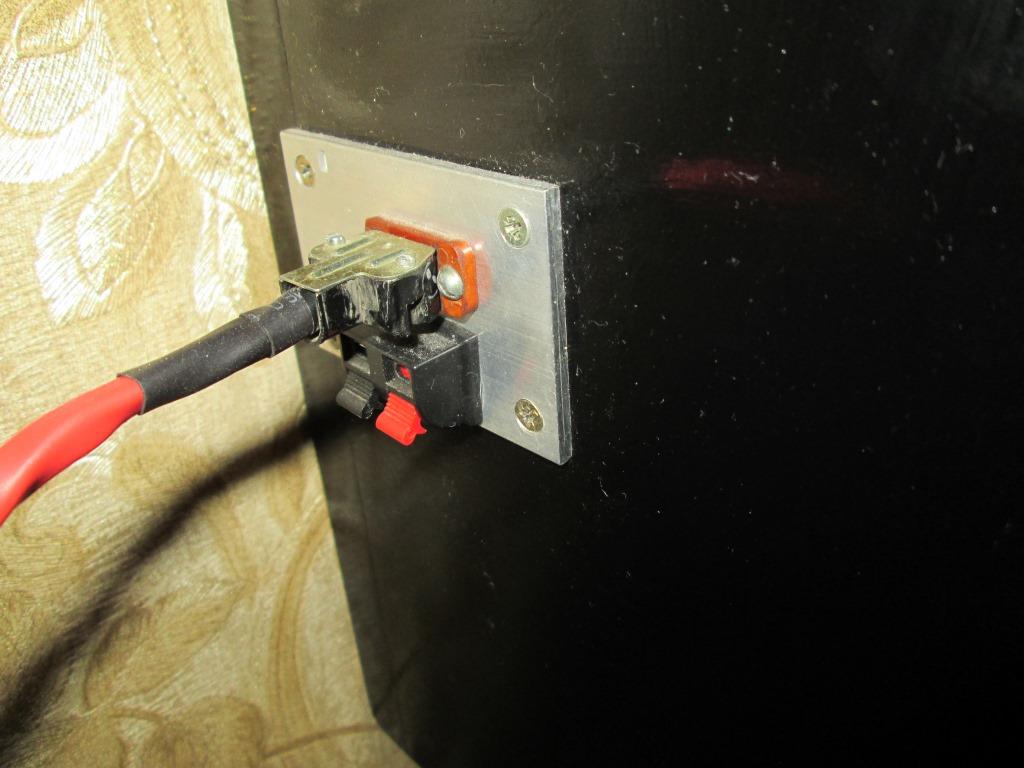

Ну а это разъем для подключения САБа в режиме ЭМОС, и ниже просто вывод головки для подключения в обычном режиме.
Многоканальный звук стал намного лучше, появилась низкочастотная часть звуковой картины, и даже не верится, что такой маленький объем, может воспроизвести такие низкие частоты.
Но… как не крути, а все-таки старый советский, уже покойный 75ГДН-8 работал внушительнее… видимо длина хода у «Pioneer»а маловата. Ну не выкидывать же его…
