Кабель ВВГ (он же – силовой провод ВВГ) – это популярный тип кабеля, с медными жилами предназначенный для передачи и распределения электроэнергии. Напряжение с которым он может работать 220В/380В или 660В/1000В при номинальной частоте равной 50 Гц. Сфера применения данного электропровода крайне обширна. Он используется во всех промышленных, офисных, жилых и бытовых помещениях. Укладывать кабель рекомендуется при температуре не ниже -15 градусов.
Расшифровка силового кабеля ВВГ:
Если перед буквой «В» нет других букв, это говорит о том, что проводник состоит из меди. В – материал изоляции жил «В» — означает, что изоляция жил изготовлена из поливинилхлорида. В — материал оболочки «В» — означает, что оболочка изготовлена из поливинилхлорида. Г — гибкий (голый) означает что броня поверх оболочки отсутствует.Также существуют другие разновидности провода ВВГ:
- ВВГнг не горючий; ВВГLS без дыма и газообразования при пожаре; BBГнгFRLS с хорошей устойчивостью к большим температурам; ВВГп имеющий плоскую форму; ВВГнг(а) универсальный пожароустойчивый.
Технические характеристики кабеля:
У кабеля ВВГ имеются несколько различных вариантов изготовления: он может быть однопроволочный или многопроволочный. В последнем случае могут иметься две, три, четыре или пять токопроводящих жил, а также присутствовать или отсутствовать нулевая жила. Маркировка жил выполняется в традиционных цветах, которые соответствуют международным стандартам. Нулевой проводник как правило маркируется изоляцией синей или голубой расцветки, а заземляющий проводник — желто-зеленым цветом. Изготовляется в соответствии с ГОСТом 16442-80.
Кабель ВВГ
Марка | Сечение жилы, мм2 | Количество жил, шт | Допустимый ток, А | Сопротивление жилы, Ом/км. | Размеры, мм | Радиус изгиба | Масса 1 метра, кг | Примечание |
ВВГ 2х1,5 | 1,5 | 2 | 19 | 12,1 | 5х7,5 | 7,5 х d | 0,07 | |
ВВГ 2х2,5 | 2,5 | 2 | 27 | 7,41 | 5,5х8 | 7,5 х d | 0,09 | |
ВВГ 2х4 | 4 | 2 | 38 | 4,61 | 6х9,5 | 7,5 х d | 0,14 | |
ВВГ 2х6 | 6 | 2 | 50 | 3,08 | 7х10,5 | 7,5 х d | 0,18 | |
ВВГ 3х1,5 | 1,5 | 3 | 19 | 12,1 | d 8 | 7,5 х d | 0,09 | |
ВВГ 3х2,5 | 2,5 | 3 | 25 | 7,41 | d 9,5 | 7,5 х d | 0,135 | |
ВВГ 3х4 | 4 | 3 | 35 | 4,61 | d 11 | 7,5 х d | 0,2 | |
ВВГ 3х6 | 6 | 3 | 42 | 3,08 | d 12 | 7,5 х d | 0,26 | |
ВВГ 3х10 | 10 | 3 | 55 | 1,83 | d 14,5 | 7,5 х d | 0,41 | |
ВВГ 3х16 | 16 | 3 | 75 | 1,15 | d 17 | 7,5 х d | 0,59 | |
ВВГ 3х25 | 25 | 3 | 95 | 0,727 | d 20,5 | 7,5 х d | 0,81 | |
ВВГ 3х35 | 35 | 3 | 120 | 0,524 | d 23 | 7,5 х d | 1,30 | |
ВВГ 3х50 | 50 | 3 | 145 | 0,387 | d 27 | 7,5 х d | 1,7 | |
ВВГ 4х1,5 | 1,5 | 4 | 19 | 12,1 | d 8,5 | 7,5 х d | 0,11 | |
ВВГ 4х2,5 | 2,5 | 4 | 25 | 7,41 | d 10 | 7,5 х d | 0,17 | |
ВВГ 4х4 | 4 | 4 | 35 | 4,61 | d 12 | 7,5 х d | 0,24 | |
ВВГ 4х6 | 6 | 4 | 42 | 3,08 | d 13 | 7,5 х d | 0,32 | |
ВВГ 4х10 | 10 | 4 | 55 | 1,83 | d 16 | 7,5 х d | 0,51 | |
ВВГ 4х16 | 16 | 4 | 75 | 1,15 | d 19 | 7,5 х d | 0,75 | |
ВВГ 4х25 | 25 | 4 | 95 | 0,727 | d 23 | 7,5 х d | 1,15 | |
ВВГ 4х35 | 35 | 4 | 120 | 0,524 | d 26 | 7,5 х d | 1,55 | |
ВВГ 4х50 | 50 | 4 | 145 | 0,387 | d 31 | 7,5 х d | 2,2 | |
ВВГ 5х1,5 | 1,5 | 5 | 19 | 12,1 | d 9,5 | 7,5 х d | 0,135 | |
ВВГ 5х2,5 | 2,5 | 5 | 25 | 7,41 | d 11 | 7,5 х d | 0,205 | |
ВВГ 5х4 | 4 | 5 | 35 | 4,61 | d 13 | 7,5 х d | 0,3 | |
ВВГ 5х6 | 6 | 5 | 42 | 3,08 | d 14 | 7,5 х d | 0,405 | |
ВВГ 5х10 | 10 | 5 | 55 | 1,83 | d 17,5 | 7,5 х d | 0,630 | |
ВВГ 5х16 | 16 | 5 | 75 | 1,15 | d 21 | 7,5 х d | 0,950 | |
ВВГ 5х25 | 25 | 5 | 95 | 0,727 | d 26 | 7,5 х d | 1,45 | |
ВВГ 5х35 | 35 | 5 | 120 | 0,524 | d 29 | 7,5 х d | 1,9 | |
ВВГ 5х50 | 50 | 5 | 145 | 0,387 | d 35 | 7,5 х d | 2,7 | |

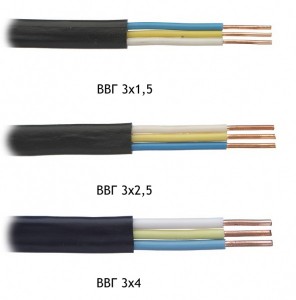

Кабель ВВГп (плоский)
Марка | Сечение жилы, мм2 | Количество жил, шт | Допустимый ток, А | Сопротивление жилы, Ом/км. | Размеры, мм | Радиус изгиба | Масса 1 метра, кг | Примечание |
ВВГ 3х1,5 | 1,5 | 3 | 19 | 12,1 | 5х9,5 | 7,5 х d | 0,09 | |
ВВГ 3х2,5 | 2,5 | 3 | 25 | 7,41 | 5,5х11 | 7,5 х d | 0,135 | |
ВВГ 3х4 | 4 | 3 | 35 | 4,61 | 6х13 | 7,5 х d | 0,2 |
Температурный режим и условия эксплуатации
Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.
Срок службы.
Кабель ВВГ является достаточно долговечным, его срок службы составляет приблизительно тридцать лет (хотя гарантийным сроком традиционно считаются пять лет).
