Технологическая карта – инструкция по выполнению лабораторной работы

Исследование параметров индуктивно-связанных катушек

Цель работы: изучить явление взаимной индуктивности связанных катушек. Научиться измерять взаимоиндуктивность двумя способами.

Приборы и оборудование:

Лабораторный автотрансформатор ЛАТР. Универсальный трансформатор. Амперметр Э59  2,5 – 5 А. Вольтметр Э59  75 – 150 – 300 – 600 В. Вольтметр Э59 7,5 – 15 – 30 – 60 В. Ваттметр Д539 1 А, 150 В. Соединительные провода.

Схема опыта: Рис.1.

Порядок работы.

Ознакомиться с приборами и оборудованием. Собрать схему (Рис. 1) для согласного включения катушек и предъявить ее на проверку. Показания приборов записать в таблицу 1.

Таблица 1. Результаты измерений и вычислений



Измерено

Вычислено

Характер соединения

I

А

U

В

P

Вт

Z

Ом

X

Ом

R

Ом

M

Гн

Согласное

Встречное


По данным замеров вычислить активное, полное и индуктивное сопротивление для согласного соединения катушек.

Активное сопротивление Rс = , Ом  ;

Полное сопротивление Zc = , Ом;

Индуктивное сопротивление Xc = , Ом.

НЕ нашли? Не то? Что вы ищете?
Собрать схему для встречного включения катушек Рис. 2 и предъявить ее на проверку.

Схема опыта: Рис.2.



Снять показания приборов и записать данные измерений в таблицу 1. По данным замеров вычислить активное, полное и индуктивное сопротивления катушек для встречного включения:

Rв = ;  Zв = ;  Xв = .


Определить взаимную индуктивность катушек:

М = ;  щ = 2рf;  f = 50 Гц.

Собрать схему для определения взаимной индуктивности другим способом Рис. 3 и предъявить ее на проверку.

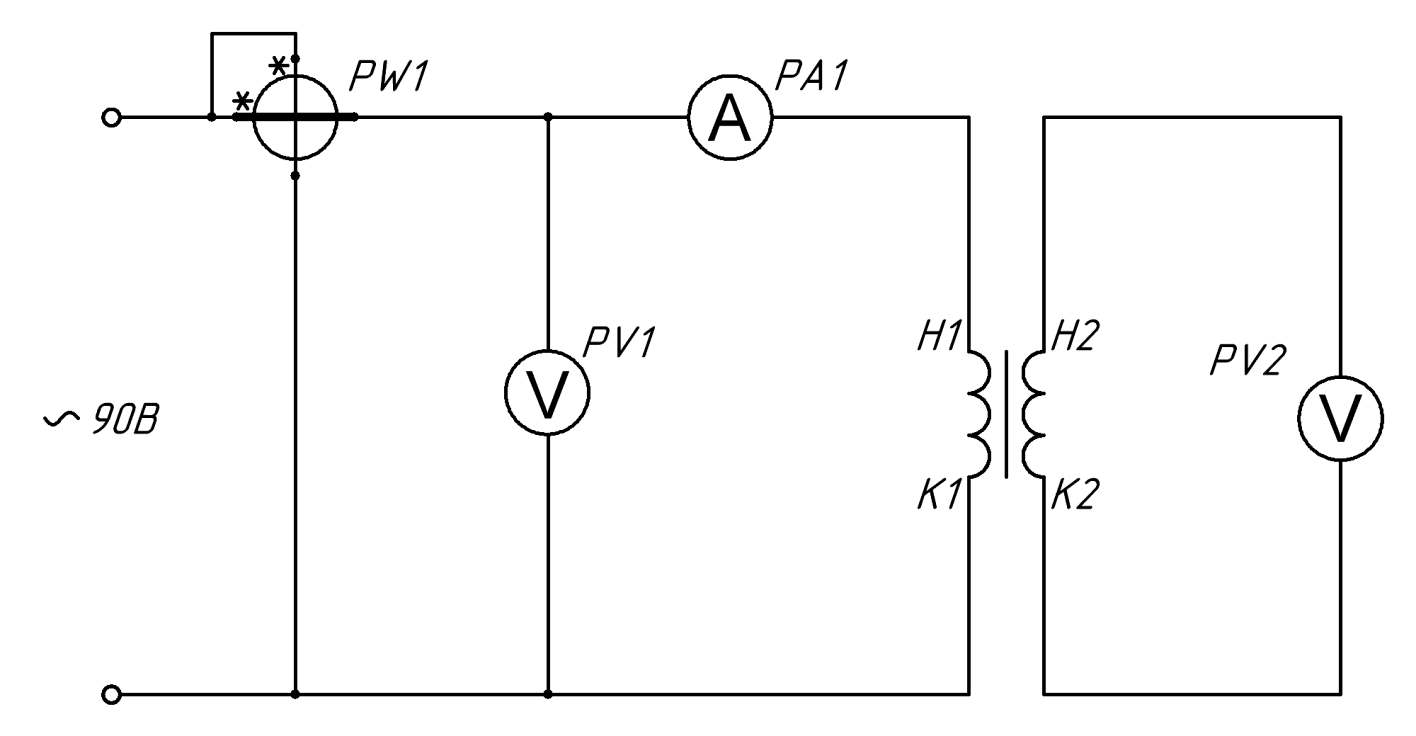

Схема опыта: Рис.3.

Снять показания приборов и записать в таблицу 2.

Таблица 2.        Результаты измерений и вычислений

Измерено

Вычислено

U2

В

I1

А

M

Гн


Взаимную индуктивность катушек определить по формуле:

  М = , Гн, т. к. при разомкнутой вторичной цепи ЭДС взаимной индукции равна по величине напряжению, которое показывает вольтметр V2. Результаты  расчетов  записать в таблицу 2.

Сделать выводы по работе и составить отчет. Ответить на контрольные вопросы.
    Какие две катушки называются индуктивно связанными? Какое включение катушек называется согласным и встречным? Что такое воздушный трансформатор? На цилиндрическом сердечнике находятся рядом две катушки: указать одноименные зажимы катушек, если их намотка выполнена в одном направлении и в разных направлениях.
