Задача №1-Составление уравнений по законам Кирхгофа и определение токов в схеме методом контурных токов

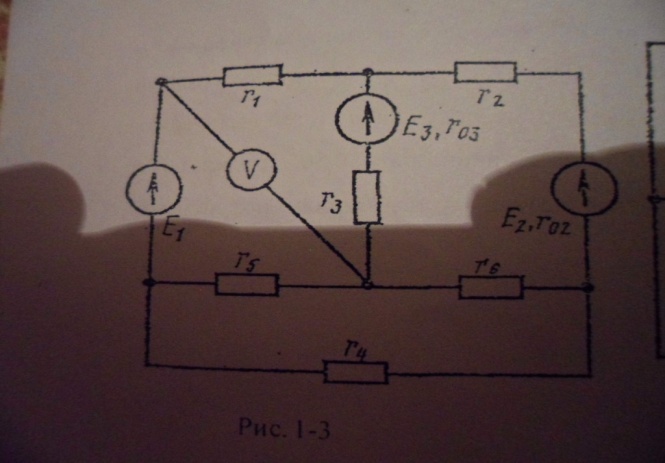

Для электрической схемы изображенной на рис 1-3 по заданным сопротивлениям и ЭДС выполнить следующее: 1 составить систему уравнений, необходимых для определения токов по первому и второму закону Кирхгофа 2 упростить схему, заменив треугольник сопротивлений r4 r5 r6 эквивалентной звездой; начертить расчетную схему с эквивалентной звездой, и показать на ней токи 3найти все токи пользуясь методом контурных токов; найти токи в заданной схеме 4 определить показания вольтметра и составить баланс мощностей для заданной схемы
Дано: Е1=36 В, Е2=10 В, Е3=25 В, r02=0,4Ом, r03=0,5Ом, r1=4Ом, r2=8Ом, r3=3Ом, r4=1Ом, r5=2ОМ, r6=7Ом.
Задача №2 Расчет однофазных цепей переменного тока. Метод комплексов.

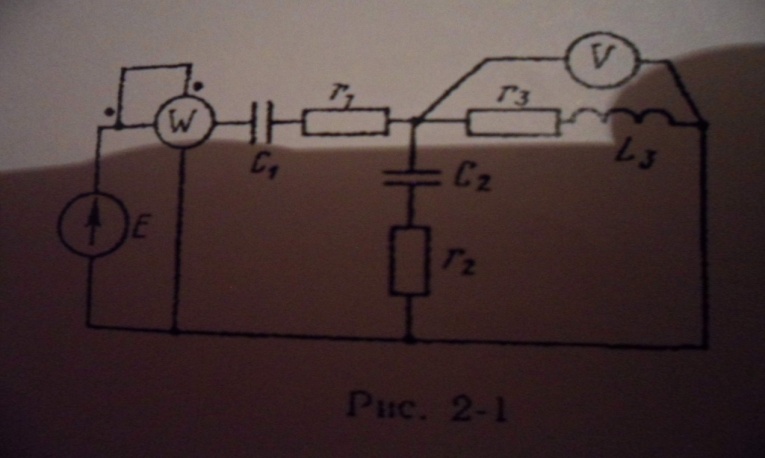

Для электрической схемы, изображенной на рис 2-1 , по заданным параметрам и э. д.с источника, определить токи во всех ветках цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжения по внешнему контуру. Определить показания вольтметра и активную мощность, показываемую ваттметром.
Доно:Е=120В, ʄ=50rʮ,С1=637, С2=300,L3=15,9, r1=8 ,r2=3, r4=4.
