Серия Agro Аutomation

Серия Agro Аutomation.

yAgro8  – готовое решение для автоматизации теплицы, орхидариума, оранжереи, террариума и всего, где требуется поддержание жизненно важных параметров. Прибор конфигурируется через usb порт компьютера. yAgro8 можно использовать как usb реле (8 канала), для сбора данных (температура, влажность, содержание СО2) и для управления параметрами  по времени по отдельному расписанию для каждого канала в течении суток, например, для экономии электроэнергии с учетом ночного тарифа. Для каждого применения существуют программы, все программы имеются на прилагаемом диске. По вашему заданию также может быть разработана любая программа управления и конфигурации.

Технические параметры прибора

Измерение параметров:

Влажность воздуха – датчик HoneyWell HIP4000, точность 3%

Освещенность – цифровой датчик, точность 1 %, диапазон – до 100 000 люкс

Влажность почвы - дискретный датчик

Содержание СO2 –разрешение 1% в диапазоне 0-10%

Датчики температуры - точность 0,5 С°

Управление следующими исполнительными модулями, реле 8 А 250 В AC:

Подсветка

Нагрев воздуха

Нагрев почвы

Проветривание

Туман

Охлаждение

Генератор СО2

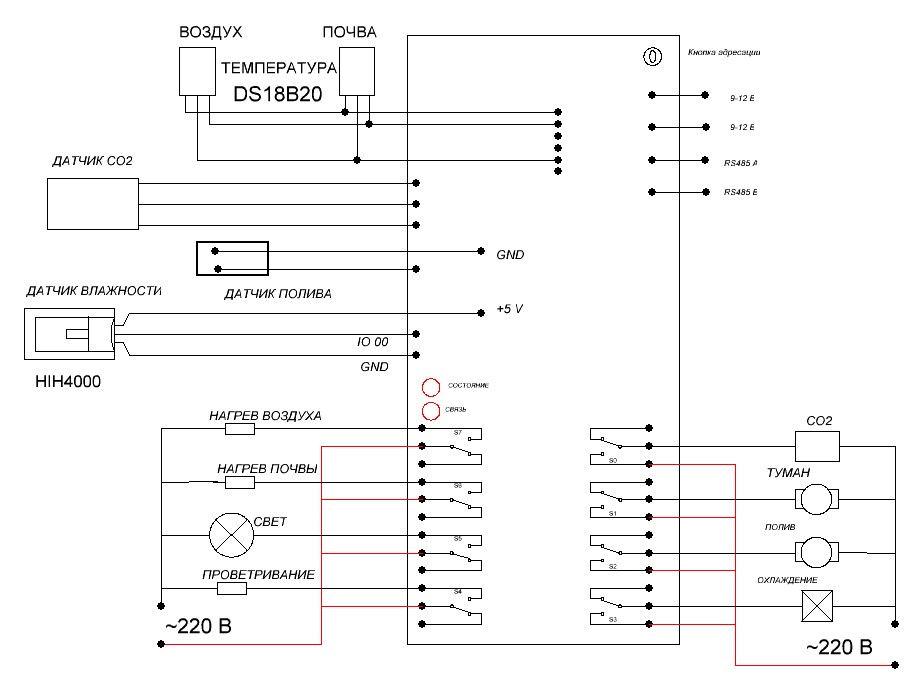

Рис. 1. Пример подключения yAgro8. Датчик освещенности подключен по RS485.

Управление освещением

       Для различных культур требуется различные величины освещенности и длительности светового дня. Прибор содержит цифровой датчик освещенности, что позволяет оптимально управлять освещенностью. В отличии от простого датчика, который включает подсветку при критическом уровне солнечного освещения, прибор yAgro8 включает подсветку с учетом накопленного за день фотосинтетически активного света, что позволяет серьезно экономить на электроэнергии. Рассмотрим примеры выращивания салата и огурцов. На графиках приведены данные по освещенности

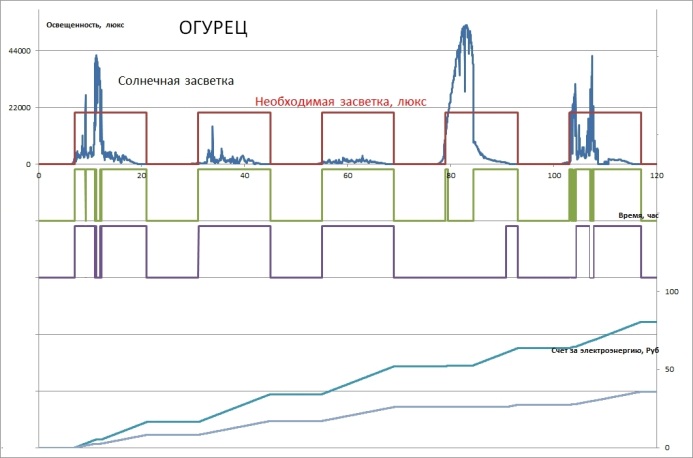

Данные по освещенности – реальные данные за 5 последовательных апрельских дней (вырастить продукт к майским – святое дело, цена реализации будет неплохой), синий график, в люксах. Красным изображен график необходимого освещения (10 000 люкс для салата и 20 000 люкс для огурца). Ниже зеленый график - включение обычной подсветки, по датчику освещенности и таймеру, ниже фиолетовым - график включения интеллектуальной подсветки, с учетом полученной уже солнечной энергии. На первый взгляд графики несильно отличаются, но если мы пересчитаем в цену электроэнергии освещения (в пересчете на 1 м2 теплицы)- разница уже не будет выглядеть столь незначительной (нижние кривые – сумма счета за электроэнергию при цене 7 руб/квт*ч). За пять дней мы съэкономим 10 рублей на кв. метр при выращивании салата и 45 рублей на каждый кв. метр при выращивании огурцов, при абсолютно том же фотосинтезе!

Температура почвы

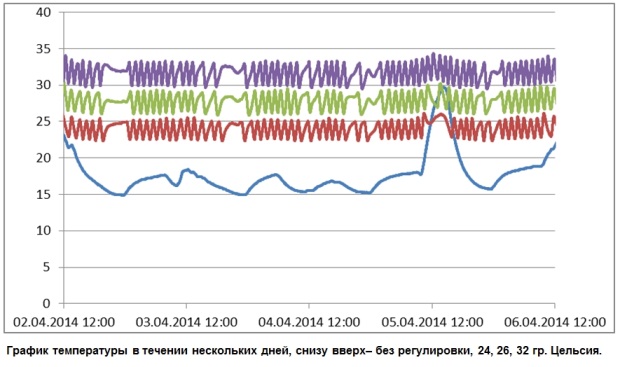

При возможности контроля температуры почвы мы можем значительно увеличить как массу урожая, так и вкусовые качества. Проведенные опыты показывают, что, например при выгонке зеленого лука урожайность при поддержании постоянной температуры почвы повышается в полтора раза, при одновременном улучшении вкусовых качеств.

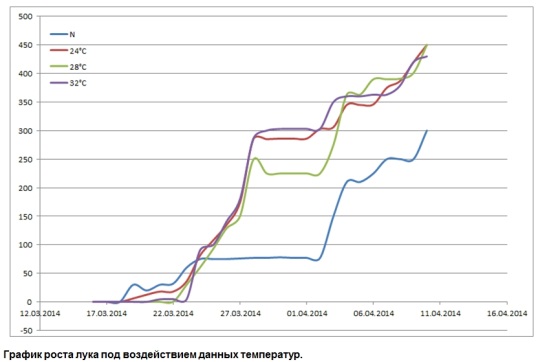

Как по массе, так и по длине пера лука при постоянной температуре почвы мы получаем в полтора раза больше. Тесты на вкусовые качества также отмечают лук, выращенный при температуре почвы 24 С° как самый вкусный.

Температура воздуха

       Важность поддержания температуры воздуха и доказывать не нужно. В приборе yAgro8 предусмотрены два выхода, каждый управляется по своим параметрам, отдельным температурам включения и выключения - выход на нагрев и выход на охлаждение.

Полив и влажность почвы

       Для контроля влажности почвы используется зонд из нержавеющей стали. При высыхании почвы срабатывает реле полива. Для этого реле задается также временной диапазон работы.

Влажность воздуха

       Для управления влажностью воздуха предназначены два выходных реле - на проветривание, к контактам этого реле можно подключить открыватели рам или вентиляцию, и туман. Заметим, что поддержание влажности очень важно для растений - при недостаточной влажности зеленые части растений могут засохнуть, а при повышенной влажности возможны заражения грибками и плесенью. Вплоть до полной потери урожая.

Углекислый газ

Для некоторых культур содержание в воздухе углекислого газа очень важно, в этом случае можно управлять его содержанием с помощь электромагнитного клапана, выпуская нужное количество газа из баллона.
