Модификации 01.25, 01.26
Датчики температуры модификации 01.25, 01.26 предназначены для измерения температуры расплавов стекла и других агрессивных жидких сред.
Темоэлектроды датчика расположен в многоканальной керамической трубке, помещенной в защитный чехол из алюмооксидной керамики, который защищен металлическим наконечником длиной ℓЧЕХЛА из платинородиевого сплава. Наконечник крепится посредством трубки длиной ℓК – из корундовой керамики, которая армирована трубой из жаростойкого сплава ХН45Ю. Конструкция датчика запатентована.

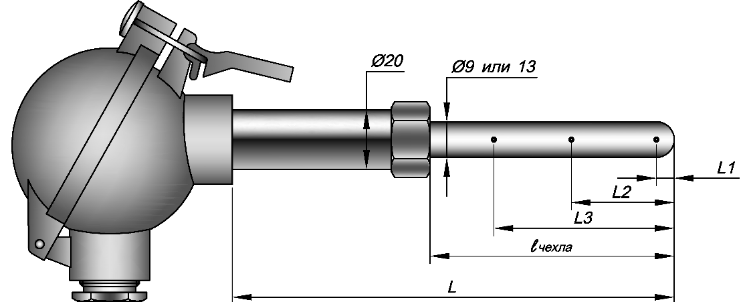

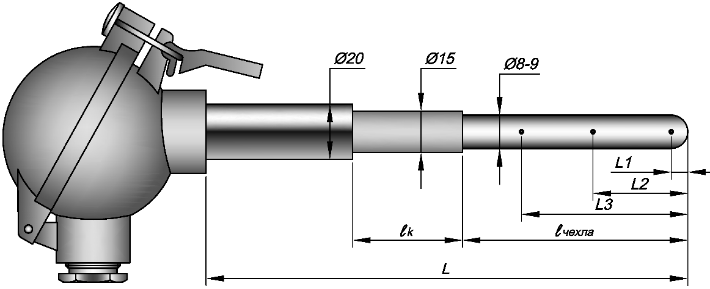

Размеры L, ℓК, ℓЧЕХЛА, L1, L2, L3 указываются в явном виде при заказе.
Температура зоны перехода от платинородиевого наконечника к керамической части чехла не должна превышать 1000°С в рабочих условиях эксплуатации. Рекомендуемая глубина погружения термопреобразователя в расплав стекломассы на 30÷50 мм меньше ℓЧЕХЛА.
Для монтажа термопреобразователей на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031 или фланцы монтажные передвижные ЮНКЖ 030 (раздел 11).
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий спай | один | Изолированный(ых) | |
два | |||
три | |||
Вибростойкость ГОСТ Р 52931 | группа L3 | ||
Номинальное (условное) давление | 0,1 МПа | 01.26 | |
0,4 МПа | 01.25 | ||
Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды: | -60..+120єС для изделий общего назначения | |
-60..+85 єС для исполнения Ex с аналоговым сигналом | |||
-55..+85єС для всех изделий с выходным сигналом 4-20мА/HART | |||
Поверка | - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР. | ||
Показатель тепловой инерции | 50 с | ||
Диаметр термоэлектродов | Обозначение | Диаметр положительного термоэлектрода, мм | Диаметр отрицательного термоэлектрода, мм |
А | 0.5 | 0.5 | |
В | 0.4 | 0.5 | |
С | 0.4 | 0.4 |
Температура применения
Тип датчика температуры | Материал чехла | Группа условий эксплуатации | Температура применения, °С | Интервал между поверками | Средний срок службы |
ТППТ | Тпр10, Тпр20 | II | 0…1100 | 2 года | 4 года |
III | 0…1300 | 1 год | 2 года | ||
IV | 0…1600 | Не нормирован | |||
ТПРТ | II | 600…1200 | 2 года | 4 года | |
III | 600…1600 | 1 год | 2 года | ||
IV | 600…1800 | Не нормирован | |||
ТПВР | IV | 600…1800 | Не нормирован |
Примечание: во избежание разрушения внутреннего керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 150°С/мин.
Показатели надежности
Группа условий эксплуатации | Вероятность безотказной работы | Назначенный срок службы | Средний срок службы | Гарантийный срок эксплуатации |
II1 | 0,85 за 16 000 часов | 2 года | 4 года | 2 года |
III1 | 0,85 за 8 000 часов | 1 год | 2 года | 1 год |
IV | Не нормирована | Не нормирован | Не нормирован | Не нормирован |
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал | Условное обозначение | Пределы допускаемой погрешности | Выходной сигнал | Условное обозначение | Пределы допускаемой погрешности |
4-20мА | 1Т25 | ±0,25% ∙tn* или ±2,3°С | 4-20мА +HART | 1Н15 | ±0,15% ∙tn* или ±1,5°С |
2Т40 | ±0,4% ∙tn* или ±2,5°С | 2Н30 | ±0,3% ∙tn* или ±2°С | ||
3Т60 | ±0,6% ∙tn* или ±4,5°С | 3Н60 | ±0,6% ∙tn* или ±4,5°С | ||
Т100 | ±1,0% ∙tn* или ±10°С | Н100 | ±1% ∙tn* или ±10°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.
ВАРИАНТЫ ИСПОЛНЕНИЙ
ТППТ | (R) | Exi | 01.25 | — | 0 | 23 | — | А | 1 | H50 | — | И | 2 | — | Тпр10 | — | 8,5 | — | L | / | lК | / | Lчехла | (L1, L2, L3) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
Поле | Наименование | Код | Описание | |
1 | Тип датчика | ТППТ, ТПРТ, ТПВР | Термопреобразователь проволочный | |
2 | НСХ | Не заполнено | ПП(S) по ГОСТ Р 8.585-2001 | ТППТ |
R | ПП(R) по ГОСТ Р 8.585-2001 | |||
Не заполнено | ПР(B) по ГОСТ Р 8.585-2001 | ТПРТ | ||
Не заполнено | Тип С по ASTM E230 | ТПВР | ||
A1, A2, A3 | ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 | |||
3 | Вид взрывозащиты | Не заполнено | электрооборудование общего назначения | ТППТ, ТПРТ, ТПВР |
Exi | 0ExiaIICT6 X | ТППТ, ТПРТ | ||
4 | Модификация | 01.25 | ||
01.26 | ||||
5 | Кабельный ввод | 0 | штатный кабельный | |
А-Z | Специализированный кабельный ввод (см. таблицу 3 стр 1-13) | |||
6 | Узел коммутации | 20, 22 | алюминиевая головка с защелкой | |
21, 23; 24; 25; 26; 28 | алюминиевая головка с винтом или крышкой на резьбе | |||
7 | Типоразмер Термоэлектродов | A | Положительный Ш0.5мм | Отрицательный Ш 0.5мм |
B | Положительный Ш 0.4мм | Отрицательный Ш 0.5мм | ||
C | Положительный Ш 0.4мм | Отрицательный Ш 0.4мм | ||
8 | Класс допуска | Не заполнено | ТПВР | |
1, 2 | По ГОСТ Р 8.585-2001 | ТППТ | ||
2, 3 | ТПРТ | |||
9 | Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 2 на стр. 5-4 | Не заполнено | аналоговый сигнал (mV) в соответствии с НСХ | |
10 | Исполнение рабочего спая | И | изолированный спай | |
11 | Количество пар | Не заполнено | 1 пара термоэлектродов | |
2 | 2 пары термоэлектродов (2 спая) | |||
3 | 3 пары термоэлектродов (3 спая) | |||
12 | Материал защитного чехла | ТПР10 | сплав: 90% платина, 10% родий | |
ТПР20 | сплав: 80% платина, 20% родий | |||
13 | Наружный диаметр, мм | 8,5…16 | Для 01.25 | |
9 или 13 | Для 01.26 | |||
14 | Монтажная длина L, мм | 320ч2000 | Для 01.25 | |
500ч2000 | Для 01.26 | |||
15 | Длина керамической части ℓк, мм | 10…1500 | Для 01.25 | |
- | Для 01.26 | |||
16 | Длина ℓчехла, мм | 70…250 | ||
17 | Длины зон L1 / L2 / L3, мм | 0…200 | См. эскиз |
ПРИМЕР ОБОЗНАЧЕНИЯ ДЛЯ ЗАКАЗА И РАСШИФРОВКА
| ТППТ 01.25-022-В2-И3-Тпр10-9-900/600/150 (L1=25мм, L2=50мм, L3=100мм) | |
Вид изделия | ТП | Термопар платиновая |
НСХ | ПТ | ПП(S) по ГОСТ Р 8.585 |
Взрывозащита | - | нет |
Модификация | 01.25 | без монтажных элементов |
Кабельный ввод | 0 | штатный |
Коммутация (код головки) | 22 | IP65 |
Диаметр термоэлектродов | В | 0.4 / 0.5 мм |
Класс допуска | 2 | первый класс |
Выходной сигнал (класс точности) | - | мВ согласно НАСХ |
Вид спая количество | И3 | Изолированный, 3 шт. |
Материал защитной оболочки | Тпр10 | 90% платина, 10% родий |
Диаметр рабочей части | 9 | мм |
L | 900 | мм |
lk | 600 | мм |
lчехла | 150 | мм |
Длины зон: (L1=25мм, L2=50мм, L3=100мм) | ||
| ТПРТ 01.26-022-А3-И3-Тпр10-13-1000/100 (L1=5мм, L2=20мм, L3=75мм) | |
Вид изделия | ТП | Термопар платиновая |
НСХ | РТ | ПР(В) по ГОСТ Р 8.585 |
Взрывозащита | - | нет |
Модификация | 01.26 | без монтажных элементов |
Кабельный ввод | 0 | штатный |
Коммутация (код головки) | 22 | IP65 |
Диаметр термоэлектродов | А | 0.5 / 0.5 мм |
Класс допуска | 3 | первый класс |
Выходной сигнал (класс точности) | - | мВ согласно НАСХ |
Вид спая количество | И 3 | Изолированный 3 шт. |
Материал защитной оболочки | Тпр10 | 90% платина, 10% родий |
Диаметр рабочей части | 13 | мм |
L | 1000 | мм |
lчехла | 100 | мм |
Длины зон: (L1=5мм, L2=20мм, L3=75мм) |
