Манометры виброустойчивые железнодорожные МП-2Ф С LED подсветкой

МАНОМЕТРЫ ВИБРОУСТОЙЧИВЫЕ ЖЕЛЕЗНОДОРОЖНЫЕ МП-2Ф С LED ПОДСВЕТКОЙ

ГОСТ 2405-88 ТУ 4212-116-0411113635-2006

НАЗНАЧЕНИЕ Манометры избыточного давления показывающие железнодорожные МП-2ф с LED подсветкой предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установ­ках подвижного состава железных дорог, метрополитена и вагонов трамваев, а также для измерения давления хладонов 12, 13, 22, 142 (в том числе хладонов с наличием масел). НОРМЫ УПАКОВКИ ш*г*в см(инд) ш*г*в см(общ) вес (кг) шт/кор. 11,5*11,5*12 36*37*41 0,6 25 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -55 до +70 оС Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69 Диаметр корпуса 100 мм Резьба штуцера М12х1,5 Тип подсветки по запросу Виброзащищенность группа N3 по ГОСТ 12997-84 Класс точности 1,5 Степень защиты приборов IP54 Средний срок службы 10 лет Масса не более 0,8 кг Материал корпуса нержавеющая сталь Стекло техническое Штуцер, трубчатая пружина латунь, бронза Трибко-секторный механизм бронза, латунь, нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в белый цвет

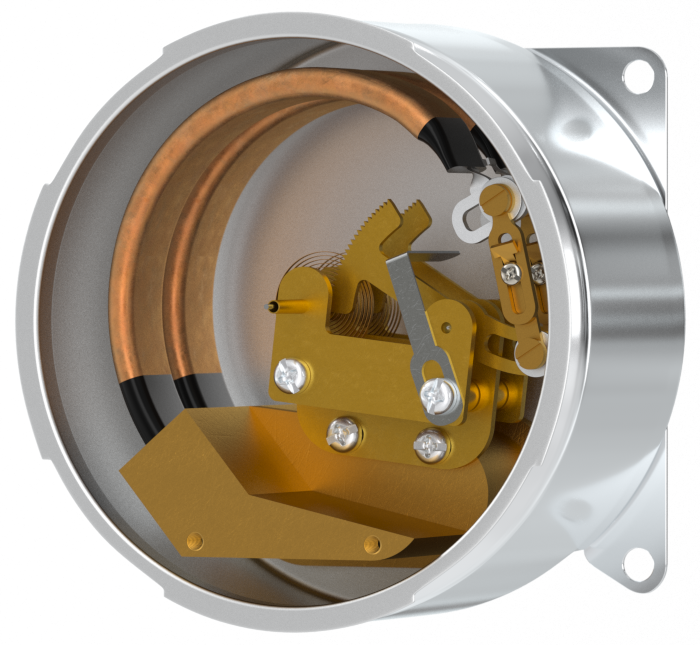

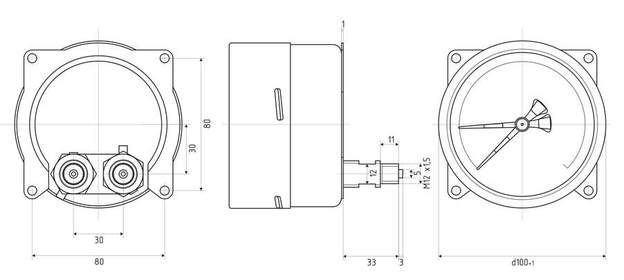

Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар) МП-2ф от 0 до 0,6; 1; 1,6 Марка манометра Класс точности Ф, мм Пределы измеряемого давления МП-2ф с LED подсветкой 1,5 100 от 0 до 0,6;1,0;1,6 Мпа ЧЕРТЕЖИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Код Наименование изделия Примечание Механизм с держателем 0130 МП-2ф 0…0,6-1,6 МПа 0414 Циферблат МП-2ф 0514 Стекло МП-2ф 0615 Обечайка МП-2ф 0717 Корпус МП-2ф 0813 Стрелка МП-2ф 1013 Прокладки МП-2ф КАК ЭТО РАБОТАЕТ Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов: на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале. Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 80 Гц с ускорением до 9,8 м/с2 и амплитудой колебаний до 0,075 мм. ПРИМЕР ЗАКАЗА Тип Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс точности Фланец Расположение штуцера Степень защиты Манометр МП-2ф Нет (по умолчанию) См. Пределы измерений МПа 1,5 (по умолчанию) 1,0 Ф - фланец (по умолчанию РШ - радиальный штуцер (по умолчанию) IP53 IP54 (по умолчанию) Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, хладагент R…, номер, пломба и др.
