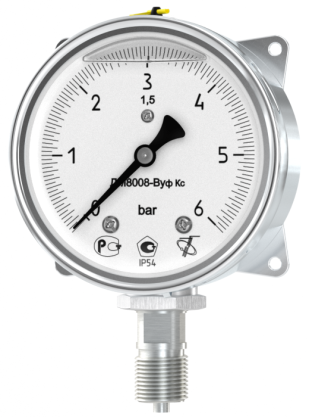

Манометры виброустойчивые коррозионностойкие ДМ8008-ВУФ КС, ДА8008-ВУФ КС, ДВ8008-ВУФ КС

МАНОМЕТРЫ ВИБРОУСТОЙЧИВЫЕ КОРРОЗИОННОСТОЙКИЕ ДМ8008-ВУФ КС, ДА8008-ВУФ КС, ДВ8008-ВУФ КС

ГОСТ 2405-88 ТУ 4212-115-0411113635-2006

НАЗНАЧЕНИЕ Манометры избыточного давления, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8008-Вуф Кс, ДА8008-Вуф Кс, ДВ8008-Вуф Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержани­ем сероводорода (H2S) и углекислого газа (CO2) до 25% объемных каждо­го, неорганических солей и парафина до 10% весовых. НОРМЫ УПАКОВКИ ш*г*в см(инд) ш*г*в см(общ) вес (кг) шт/кор. 10,5*15*5,5 0,7 50 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -50 до +60 оС Устойчивость к климатическим воздействиям исполнение OM2 по ГОСТ 15150 Диаметр корпуса 100 мм Резьба штуцера М20х1,5 (по заказу G1/2) Виброзащищенность группа V4 по ГОСТ 12997-84 Класс точности 1,0 Степень защиты приборов IP54 Средний срок службы 10 лет Масса не более 0,7 кг Материал корпуса нержавеющая сталь Стекло техническое, безопасное Штуцер, трубчатая пружина нержавеющая сталь Трибко-секторный механизм нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в белый цвет

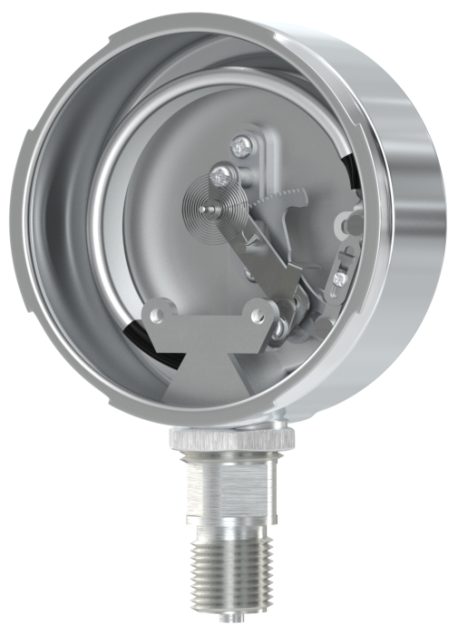

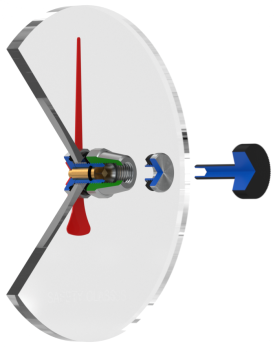

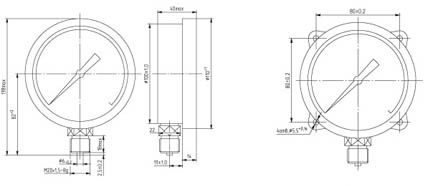

Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар) ДМ8008-Вуф Кс от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 ДА8008-Вуф Кс от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 ДВ8008-Вуф Кс от -0,1 до 0 ЦЕНА *наценки за исполнения в разделе прайсы Марка манометра Класс точности Ф, мм Пределы измеряемого давления ДВ 8008-ВУф КС 1,0 100 от -0,1 до 0 МПа ДА 8008-ВУф КС от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа ДМ 8008-ВУф КС от 0 до 0,06…6 МПа ДМ 8008-ВУф КС от 0 до 10…60 МПа ДМ 8008-ВУф КС от 0 до 100…160 МПа ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА Радиальный штуцер с задним фланцем ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ безопасное стекло (safety glass) красная стрелка ЧЕРТЕЖИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Код Наименование изделия Примечание Механизм с держателем 01183 ДВ8008-Вуф Кс, ДА8008-Вуф Кс, ДМ8008-Вуф Кс -0,1…0; -0,1…2,4; 0…60 МПа 0408 Циферблат ДМ8008-Вуф Кс 0507 Стекло ДМ8008-Вуф Кс 0608 Обечайка ДМ8008-Вуф Кс 0710 Корпус ДМ8008-Вуф Кс 0807 Стрелка ДМ8008-Вуф Кс 1002 Прокладки ДМ8008-Вуф Кс КАК ЭТО РАБОТАЕТ Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов: на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале. Виброзащищенность достигается заполнением корпуса манометра демпфирующей жидкостью ПМС-300. Приборы устойчивы к воздействию вибрации в диапазоне частот от 5 до 120 Гц с амплитудой смещения 0,15 мм и ускорением 19,6 м/с2, заполняются демпфирующей жидкостью ПМС-300. ПРИМЕР ЗАКАЗА Тип Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс точности Фланец Расположение штуцера Степень защиты Манометр ДМ8008-Вуф Кс Мановакуумметр ДА8008-Вуф Кс Вакуумметр ДВ8008-Вуф Кс Нет (по умолчанию) См. Пределы измерений МПа кПа кгс/см2 бар 1,5 (по умолчанию) 1,0 (см. каталог) Без фланца (по умолчанию) Ф - фланец РШ - радиальный штуцер (по умолчанию) ОШ - осевой штуцер IP53 IP54 (по умолчанию) Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, хладагент R…, с РМ…, номер, пломба и др.
