ГАПОУ ЧО «ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ
для оценки остаточных знаний и умений студентов по профессиональному модулю
ПМ.01 Организация и выполнение монтажа, наладки, испытаний,
технического обслуживания и ремонта гидравлических и пневматических устройств, систем и приводов
МДК. 01.01Монтаж, наладка, техническое обслуживание и ремонт гидравлических и пневматических устройств и систем
для специальности
15.02.03 Техническая эксплуатация гидравлических машин, гидроприводов и гидропневмоавтоматики
Магнитогорск, 2017
Тема 1.1 Монтаж и наладка гидравлических и пневматических систем
(3 курс, 5 семестр)
Освоенные умения и усвоенные знания | Задания №№ |
В результате освоения учебной дисциплины студент должен уметь: | |
У.1 читать техническую документацию на производство монтажа | 1.4,1.8,1.9,1.10,1.11 |
У.2 читать принципиальные гидравлические и пневматические схемы | 1.9,1.10,1.11,2.4 |
У.3 готовить оборудование к монтажу | 1.1,1.2,1.3,1.5,1.8,2.1 |
У.4 осуществлять монтаж гидравлических и пневматических систем | 1.5,1.6,1.7,2.2,2.3,2.5,2.6,3.1,3.3,4.1 |
У.5 осуществлять наладку гидравлических и пневматических устройств | 2.5,3.2,4.1 |
В результате освоения учебной дисциплины студент должен знать: | |
З.1 перечень технической документации на производство монтажа | 1.4,1.8,1.9,1.10,1.11,2.4 |
З.2 порядок подготовки оборудования к монтажу | 1.1,1.2,1.3,1.5,1.6,1.8,2.1 |
З.3 правила техники безопасности при проведении монтажных работ | 1.7,2.6,3.3,4.1 |
З.4 типовые методы и способы монтажа | 1.6,1.9,1.10,1.11,2.2,2.3,2.5,2.6,3.1,3.3 |
З.5 последовательность пуско-наладочных работ | 3.2,4.1 |
Критерии оценки выполнения заданий в тестовой форме:
"5" (отлично) - 90-100% правильных ответов; (не менее 34 балла)
"4" (хорошо) - 80-89% правильных ответов; (не менее 30 баллов)
"3" (удовлетворительно) - 70-79% правильных ответов; (не менее 26 баллов)
"2" (неудовлетворительно) - 69% и менее правильных ответов (менее 26 баллов)
Задания №№ | Максимальное количество баллов |
№ 1 (1.1 - 1.11) | 11 |
№ 2 (2.1 – 2.6) | 18 |
№ 3 (3.1 - 3.3) | 6 |
№ 4 (4.1) | 3 |
ИТОГО | 38 |
ЗАДАНИЯ:
Задание 1. (Задания закрытой формы.) ( Правильный ответ - 1балл)
Инструкция: Обведите кружком вариант правильного ответа.
1.1.Проверяемые результаты обучения: З.2, У.3
Текст задания: Что такое расконсервация
Проверка состояния отдельных деталей Удаление упаковки, стопорных устройств, заглушек Устранение дефектовЭталон 2)
1.2.Проверяемые результаты обучения: З.2, У.3
Текст задания: Что такое ревизия
Замена поврежденных деталей Удаление упаковки Проверка пригодности оборудования к монтажуЭталон 3)
1.3.Проверяемые результаты обучения: З.2, У.3
Текст задания: При какой ревизии производится разборка оборудования
Полной Частичной НикогдаЭталон 1)
1.4.Проверяемые результаты обучения: З.1, У.1
Текст задания: Какая техническая документация не относится к монтажной
Принципиальные гидравлические схемы Рабочие чертежи Ремонтные чертежи Инструкции по монтажу и наладке систем П. О.С., П. П.Р.Эталон 3)
1.5.Проверяемые результаты обучения: З.2, У.3, У.4
Текст задания: Какие действия не относятся к порядку подготовки оборудования к монтажу
Прием оборудования к монтажу по акту Установка оборудования на фундаменты Проверка заводской документации Проверка комплектности поставкиЭталон 2)
1.6. Проверяемые результаты обучения: З.2, З.4, У.4
Текст задания: Недостаток узлового метода монтажа
Трудности доставки к месту монтажа Много соединений, ДороговизнаЭталон 2)
1.7. Проверяемые результаты обучения: З.3, У.4
Текст задания: Основное требование к установке гидроагрегатов
Удобный доступ к узлам и элементам Наличие спускных устройств Отсутствие сварных стыковЭталон 1)
1.8. Проверяемые результаты обучения: З.1, У.1
Текст задания: К приемо-сдаточной документации относятся
Акты на приемку, испытания, промывку Акты о выявленных дефектах оборудования Акты на сварочные работыЭталон 1)
1.9. Проверяемые результаты обучения: З.1, З.4, У.1,У.2

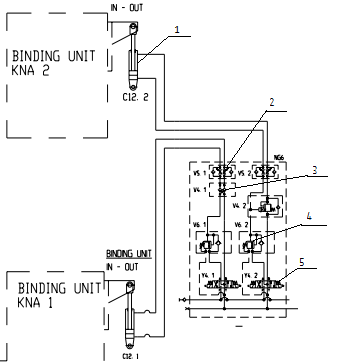

Текст задания: Определите по схеме способ монтажа гидропривода
Эталон 3)
1.10. Проверяемые результаты обучения: З.1, З.4, У.1,У.2
Текст задания: Определите вид цилиндра в схеме из задания 1.9
Одностороннего действия Плунжерный Одностороннего действия с пружиной С постоянным торможениемЭталон 3)
1.11. Проверяемые результаты обучения: З.1, З.4, У.1,У.2
Текст задания: Определите по схеме вид монтажа гидроаппаратуры
Эталон 3)
Задание 2. ( Задания открытой формы) (Правильный ответ 3 балла)
Инструкция: Дополните определение или закончите предложение
2.1.Проверяемые результаты обучения: З.2, У.2
Текст задания: Подготовка к монтажу производится в ……
Эталон : ….специальных помещениях или участках,
2.2.Проверяемые результаты обучения: З.4, У.3
Текст задания: Узловой метод – это монтаж системы отдельными сборочными единицами ……..
Эталон : .... непосредственно на месте установки оборудования или аппаратуры
2.3.Проверяемые результаты обучения: З.4, У.3
Текст задания: Блочный метод – это монтаж привода блоками, которые собираются …….
Эталон : ….. либо на заводе изготовителе, либо на монтажной площадке
2.4.Проверяемые результаты обучения: У.2, З.1
Текст задания: На гидравлической схеме гидропривода изображаются………
Эталон:…..все элементы привода в виде условных обозначений и связи между ними
2.5.Проверяемые результаты обучения: У.4, У.5, З.4
Текст задания: Соединение гидроагрегатов выполняется с помощью …..
Эталон:… с помощью стальных трубопроводов или резинометаллических рукавов
2.6. Проверяемые результаты обучения: У.5, З.3, З.4
Текст задания: В самой высокой точке трубопроводов должно находиться….
Эталон:… устройство для удаления воздуха
Задание 3. ( Задания открытой формы) (Правильный ответ - 2 балла)
Инструкция: Впишите пропущенное слово
3.1.Проверяемые результаты обучения: У.4, З.4
Текст задания: Монтажные плиты предназначены для …….. элементов гидросистемы в одном месте
Эталон: сборки
3.2.Проверяемые результаты обучения: У.5, З.5
Текст задания: Первое включение насосной установки осуществляется только при ……… всех трубопроводов
Эталон: соединении
3.3. Проверяемые результаты обучения: У.4, З.3, З.4
Текст задания: При монтаже гидропривода не прикладывать больших усилий, которые могут вызвать недопустимые ………… в трубопроводах
Эталон: напряжения
Задание 4. ( Задания открытой формы на восстановление соответствия) (Правильный ответ 3 балла)
4.1. Проверяемые результаты обучения: У.4, У.5, З.3, З.5
Текст задания: Нарисуйте стрелки от понятий в таблице 1 к соответствующим их значениям в таблице 2
Понятия | Значения |
1. Подтягивание соединений производить | А. комплекс работ, выполняемых в период подготовки и проведения индивидуальных испытаний и комплексного опробования оборудования |
2. При пробном пуске | Б. только при отсутствии давления |
3. К пусконаладочным работам относится | В. быстро включить и выключить насос для проверки соответствия направления вращения приводного двигателя направлению вращения насоса |
Эталон: 1 – Б
2 - В
3 - А
Преподаватель
